Instalacja odgromowa schemat - Jak uniknąć błędów w ochronie domu?

Przemyślana ochrona odgromowa zaczyna się od prostego rysunku, ale to właśnie on decyduje, czy energia pioruna zostanie przejęta na dachu, bezpiecznie sprowadzona do ziemi i odseparowana od instalacji w budynku. Taki schemat pokazuje nie tylko zwody i przewody odprowadzające, lecz także uziemienie, połączenia wyrównawcze oraz zabezpieczenia przeciwprzepięciowe. To ważne zwłaszcza w domach jednorodzinnych, przy modernizacji dachu i tam, gdzie pojawia się fotowoltaika lub dużo elektroniki.

Jak czytać schemat ochrony odgromowej

Schemat nie jest ozdobą projektu, tylko mapą przepływu prądu piorunowego. Najpierw szukaj na nim punktów przejęcia na dachu, potem pionowych zejść po elewacji, dalej złączy kontrolnych i uziomu, a na końcu elementów ochrony wewnętrznej. Jeśli rysunek pokazuje tylko „druty na dachu”, a pomija uziemienie i ograniczniki przepięć, to obraz jest niepełny.

W praktyce dobry schemat instalacji odgromowej powinien odpowiadać na trzy pytania: gdzie piorun ma zostać przejęty, którędy ma zejść do gruntu i jak nie dopuścić do uszkodzenia instalacji elektrycznej w środku budynku. To właśnie od tej logiki zależy skuteczność całego systemu, a nie od samej liczby elementów na dachu.

Z czego składa się zewnętrzna część systemu

Na zewnątrz widzisz tylko część układu, ale to ona bierze na siebie pierwszy kontakt z wyładowaniem. W domu jednorodzinnym zwykle najważniejsze są zwody na dachu, przewody odprowadzające przy narożnikach, złącza kontrolne i uziom w gruncie. Czasem projekt wykorzystuje też elementy naturalne, na przykład metalowe zbrojenie fundamentów albo pokrycie dachowe, ale tylko wtedy, gdy spełniają wymagania ciągłości i trwałości.

Element	Gdzie się znajduje	Po co jest	Na co uważać
Zwody	Na kalenicy, krawędziach dachu lub w postaci siatki	Przejmują wyładowanie na najwyższych punktach	Muszą chronić cały obrys dachu, a nie tylko jego fragment
Przewody odprowadzające	Na elewacji, zwykle w narożnikach	Odprowadzają prąd piorunowy do uziomu	Nie powinny iść przypadkową trasą, zbyt blisko okien lub metalowych elementów
Złącza kontrolne	Blisko gruntu, w miejscu dostępnym do pomiarów	Umożliwiają kontrolę i pomiar instalacji	Jeśli są ukryte lub źle zamontowane, późniejsza kontrola staje się uciążliwa
Uziom	W gruncie, najczęściej wokół budynku lub w fundamentach	Rozprasza energię w ziemi	Liczy się nie tylko forma, ale też wynik pomiaru i jakość połączeń
Elementy naturalne	W konstrukcji budynku	Mogą pełnić funkcję części systemu	Nie każdy metalowy element da się wykorzystać bez dodatkowych warunków

Na dachu skośnym układ jest zwykle prostszy do odczytania, bo zwód prowadzi się wzdłuż kalenicy, a zejścia rozmieszcza przy przeciwległych narożnikach. Przy dachu płaskim częściej stosuje się siatkę lub układ obwodowy, bo trzeba objąć większą, bardziej otwartą powierzchnię. Im bardziej rozczłonkowany dach, tym ważniejsze staje się dokładne wyznaczenie stref ochronnych.

Dlaczego sama instalacja na dachu nie wystarcza

Wyładowanie nie musi trafić bezpośrednio w dach, żeby wyrządzić szkody. Wystarczy silne przepięcie, by ucierpiała rozdzielnica, automatyka bramy, system alarmowy, router, telewizor albo sterowanie pompą ciepła. Dlatego ochrona wewnętrzna jest równie ważna jak część zewnętrzna.

W praktyce oznacza to kilka warstw zabezpieczeń. W głównej rozdzielnicy stosuje się ograniczniki przepięć, a w dalszych obwodach i przy wrażliwych urządzeniach, w razie potrzeby, dodaje się kolejne stopnie ochrony. Równie istotne są połączenia wyrównawcze, bo wyrównują potencjały i ograniczają ryzyko iskrzenia między elementami instalacji. Bez tego nawet dobrze wyglądający dachowy układ nie daje pełnego bezpieczeństwa.

• SPD typu 1 stosuje się tam, gdzie budynek ma zewnętrzną ochronę odgromową lub jest szczególnie narażony na skutki wyładowań.
• SPD typu 2 wzmacnia ochronę w kolejnych rozdzielnicach i ogranicza resztę impulsu.
• SPD typu 3 pomaga chronić czułe urządzenia, gdy liczy się ostatni poziom dopięcia ochrony.

To nie jest system „jeden element załatwia wszystko”. Ochrona przeciwprzepięciowa działa sensownie tylko wtedy, gdy jest dobrana do układu budynku, sposobu zasilania i liczby urządzeń, które mają być chronione.

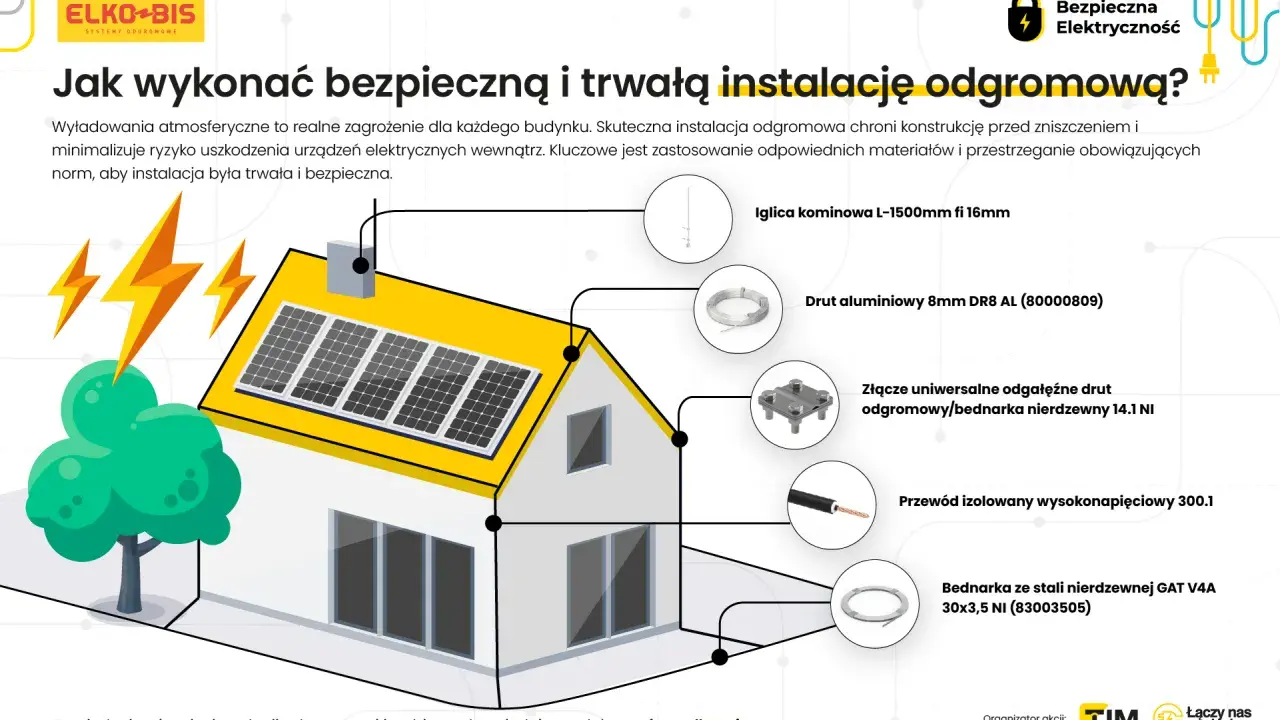

Jak wygląda układ w domu jednorodzinnym

W typowym domu jednorodzinnym schemat jest zwykle bardziej czytelny niż w obiekcie usługowym, ale nie oznacza to, że może być uproszczony do minimum. Najczęściej spotkasz układ, w którym zwody biegną po dachu, przewody odprowadzające schodzą w narożnikach, a uziom otacza fundament albo jest z nim zintegrowany. To rozwiązanie ma jeden cel: prowadzić prąd piorunowy możliwie najkrótszą i najbezpieczniejszą drogą.

1. Najpierw wyznacza się najwyższe punkty dachu i miejsca, które wymagają przejęcia wyładowania.
2. Następnie prowadzi się zwody tak, aby objąć cały obrys dachu, a nie tylko jego część reprezentacyjną.
3. Potem planuje się przewody odprowadzające, zwykle przy narożnikach budynku, z zachowaniem bezpiecznych odległości od otworów i metalu.
4. Na końcu dobiera się uziom i miejsce złączy kontrolnych, żeby dało się wykonać pomiary po montażu i w czasie eksploatacji.

W domach z fotowoltaiką, dużą liczbą anten albo metalowym pokryciem dachu układ trzeba przeanalizować dokładniej. Dołożenie paneli, masztu czy lukarny potrafi zmienić strefy ochronne, więc gotowy schemat sprzed kilku lat nie zawsze pozostaje aktualny.

Kiedy system trzeba zaprojektować od nowa

W polskich warunkach nie każdy dom jednorodzinny musi mieć instalację odgromową z mocy samego przepisu, ale to nie oznacza, że można ten temat zignorować. Obowiązek albo konieczność wynikająca z analizy ryzyka pojawiają się częściej przy budynkach wysokich, dużych, o nietypowej konstrukcji, z materiałów łatwopalnych lub stojących w otwartym terenie. W praktyce znaczenie ma też to, czy budynek gromadzi dużo elektroniki i czy ma elementy wystające ponad dach.

Nowy projekt warto zrobić również po większej modernizacji. Wymiana pokrycia dachowego, dobudowa garażu, montaż paneli PV, instalacja klimatyzatora na dachu albo dodanie masztu antenowego mogą zmienić geometrię ochrony. Jeśli zmienia się dach lub jego wyposażenie, schemat odgromowy powinien być sprawdzony ponownie.

Normy i polskie przepisy zakładają, że ochronę dobiera się do rzeczywistego zagrożenia, a nie według jednego szablonu dla wszystkich budynków. To dobra wiadomość, bo pozwala uniknąć zarówno przewymiarowania, jak i pozornego oszczędzania na bezpieczeństwie.

Najczęstsze błędy, które psują działanie instalacji

Wiele problemów nie wynika z samej idei ochrony, tylko z wykonania. Instalacja może wyglądać poprawnie z daleka, a mimo to nie działać tak, jak powinna. Najczęściej zawodzi detal.

• Zbyt mała liczba przewodów odprowadzających, przez co prąd ma za długą lub zbyt „wygibasową” drogę do uziomu.
• Nieprawidłowe prowadzenie przewodów zbyt blisko okien, metalowych obróbek, rynien lub innych instalacji.
• Brak złączy kontrolnych albo montaż w miejscu, do którego później nie da się sensownie dojść z pomiarem.
• Uziom zrobiony bez sprawdzenia, kiedy liczy się tylko sam montaż, a nie wynik pomiaru rezystancji i ciągłości połączeń.
• Brak ochrony przeciwprzepięciowej, mimo że budynek ma pełną część zewnętrzną.
• Mieszanie materiałów bez właściwych łączników, co przyspiesza korozję i osłabia połączenia.

W praktyce największą różnicę robi nie „ładny rysunek”, tylko poprawnie dobrana trasa przewodów, sensowny uziom i zgodność całego układu z resztą instalacji budynku. To właśnie te elementy najczęściej odróżniają system działający od systemu tylko pozornie kompletnego.

Odbiór i późniejsza kontrola

Po montażu instalację trzeba sprawdzić, a nie tylko odebrać wzrokowo. Wchodzi tu w grę pomiar ciągłości, kontrola połączeń, ocena stanu złączy i pomiar uziemienia. Bez tego trudno mówić o rzeczywistej skuteczności systemu, zwłaszcza jeśli w projekcie wykorzystano elementy naturalne albo uziom fundamentowy.

Kontrola nie kończy tematu na lata. Po remoncie dachu, wymianie pokrycia, dodaniu fotowoltaiki, montażu masztu albo po silnym uderzeniu pioruna system powinien zostać sprawdzony ponownie. Korozja, luźne połączenia i drobne przeróbki budowlane potrafią osłabić ochronę bardziej, niż wielu inwestorów zakłada.

Jeśli chcesz ocenić własny projekt, patrz na niego w prosty sposób: czy pokazuje pełną drogę od przejęcia wyładowania do bezpiecznego uziemienia i czy chroni również instalację wewnętrzną. Jeśli odpowiedź jest niejasna, schemat wymaga dopracowania, a nie kosmetycznej poprawki.

System pasywny i aktywny nie są tym samym

W polskich realiach standardem odniesienia pozostaje system pasywny, czyli klasyczny układ zwodów, przewodów odprowadzających i uziomu. Rozwiązania aktywne bywają reklamowane jako prostsze wizualnie, bo opierają się na maszcie z głowicą, ale nie zastępują automatycznie pełnej analizy ryzyka i nie powinny być wybierane wyłącznie dlatego, że „mniej ich widać” na dachu.

Jeżeli na projekcie pojawia się jeden maszt zamiast klasycznej sieci przewodów, warto sprawdzić, czy rozwiązanie ma sens dla konkretnego budynku, dachu i otoczenia. Szczególnie ostrożnie trzeba podchodzić do obiektów z fotowoltaiką, rozbudowaną elektroniką i bardziej skomplikowaną bryłą. W takich przypadkach liczy się nie marketingowa obietnica, tylko zgodność projektu z rzeczywistym ryzykiem i warunkami technicznymi.
