Sprawne okablowanie to nie tylko wygoda, ale przede wszystkim bezpieczeństwo domowników i sprzętu. Odbiór instalacji elektrycznej pozwala sprawdzić, czy wykonano ją zgodnie z projektem, czy zabezpieczenia działają poprawnie i czy instalację można bezpiecznie uruchomić. W tym artykule znajdziesz praktyczny opis całej procedury: od oględzin i pomiarów, przez wymagane dokumenty, aż po typowe błędy, które najczęściej opóźniają oddanie budynku do użytkowania.
Najważniejsze rzeczy do sprawdzenia przed oddaniem instalacji
- Najpierw robi się oględziny, a dopiero potem pomiary - samo sprawdzenie miernikiem nie wystarcza.
- Kluczowe są m.in. ciągłość przewodów ochronnych, rezystancja izolacji, skuteczność ochrony przeciwporażeniowej i testy wyłączników różnicowoprądowych.
- Protokół powinien być podpisany przez osobę z odpowiednimi kwalifikacjami i realnie wykonanymi badaniami, a nie tylko „z nazwy” związaną z branżą.
- Pozytywny wynik kontroli jest ważny zarówno przy oddaniu nowego domu, jak i po większej modernizacji instalacji.
- Najwięcej problemów powodują zwykle braki w oznaczeniach, uziemieniu, dokumentacji powykonawczej i dostępie do wszystkich punktów instalacji.
Co naprawdę potwierdza sprawdzenie odbiorcze
W praktyce chodzi o odpowiedź na jedno pytanie: czy instalacja została wykonana tak, aby można ją było bezpiecznie włączyć do użytkowania. To nie jest formalność dla samego papieru. Dobrze przeprowadzony odbiór pokazuje, czy przewody są poprawnie ułożone, zabezpieczenia dobrane właściwie, a ochrona przeciwporażeniowa działa tak, jak powinna.
W polskich realiach to ważne także dlatego, że później dokumentacja z odbioru wraca przy kontrolach okresowych budynku. Sama norma dla sprawdzania odbiorczego zakłada zarówno oględziny, jak i próby oraz protokołowanie wyników. Innymi słowy: nie wystarczy spojrzeć na rozdzielnicę i powiedzieć, że „wygląda dobrze”.
| Zakres | Sprawdzenie odbiorcze | Kontrola okresowa |
|---|---|---|
| Cel | Potwierdzenie, że instalacja po wykonaniu nadaje się do bezpiecznego uruchomienia | Ocena, czy instalacja nadal zachowuje sprawność i bezpieczeństwo w trakcie eksploatacji |
| Kiedy | Po montażu, modernizacji albo większej przebudowie | W czasie użytkowania budynku, zwykle w cyklu okresowym wynikającym z przepisów i stanu obiektu |
| Zakres działań | Oględziny, próby, pomiary, protokół | Oględziny, badania wybranych parametrów, ocena zużycia i bezpieczeństwa |
| Efekt | Dokument potwierdzający możliwość oddania instalacji do użytkowania | Protokół z kontroli stanu technicznego i ewentualne zalecenia naprawcze |
Jak przebiega kontrola krok po kroku
- Oględziny instalacji. Elektryk sprawdza, czy rozdzielnica, osprzęt, trasy przewodów, oznaczenia i połączenia wyglądają zgodnie z projektem i zasadami sztuki. Na tym etapie wychodzą błędy, których nie pokaże sam miernik.
- Weryfikacja obwodów. Ocenia się, czy obwody są opisane, czy zabezpieczenia odpowiadają ich przeznaczeniu i czy układ jest logicznie podzielony na strefy, na przykład kuchnię, łazienkę, oświetlenie zewnętrzne albo garaż.
- Badania pomiarowe. To część, która potwierdza parametry bezpieczeństwa: ciągłość przewodów ochronnych, izolację, skuteczność ochrony przeciwporażeniowej, działanie RCD i często także uziemienie.
- Ocena wyników. Wyniki porównuje się z wymaganiami technicznymi. Jeżeli coś nie trzyma parametrów, instalacja nie powinna być uznana za gotową do użytkowania.
- Protokół. Na końcu powstaje dokument z opisem zakresu badań, wynikami, datą, danymi osoby badającej i uwagami. To właśnie ten papier zwykle trafia do inwestora, kierownika budowy albo do dokumentacji obiektu.
- Poprawki i ponowne sprawdzenie. Jeśli wychodzą nieprawidłowości, trzeba je usunąć i wrócić do pomiarów. Przy instalacji elektrycznej nie ma sensu „przymykać oka” na wynik pośredni.
W nowych domach najwięcej czasu zajmują zwykle nie same testy, tylko uporządkowanie rozdzielnicy, opisów i obwodów. W remontach dochodzi jeszcze jeden problem: stara część instalacji bywa mieszana z nową, więc trzeba rozdzielić to, co rzeczywiście zostało wymienione, od elementów pozostawionych z poprzedniego układu.
Jakie pomiary mają największe znaczenie
Nie każdy test ma tę samą wagę, ale kilka z nich decyduje o tym, czy instalacja jest bezpieczna w praktyce, a nie tylko „na papierze”. Poniżej najważniejsze badania, które najczęściej pojawiają się w protokołach odbiorczych.
| Pomiar | Po co jest wykonywany | Co zwykle sygnalizuje problem |
|---|---|---|
| Ciągłość przewodów ochronnych i połączeń wyrównawczych | Sprawdza, czy przewód PE i połączenia ochronne tworzą pewną drogę odprowadzenia prądu uszkodzeniowego | Przerwę, luźny zacisk, zły styk, błąd w podłączeniu |
| Rezystancja izolacji | Pokazuje, czy izolacja przewodów nie jest uszkodzona i nie ma niebezpiecznych upływów | Wilgoć, uszkodzenie przewodu, nieprawidłowy montaż, czasem wadliwy osprzęt |
| Impedancja pętli zwarcia | Weryfikuje, czy zabezpieczenie zadziała wystarczająco szybko przy zwarciu | Złe dobranie zabezpieczeń, zbyt długie odcinki przewodów, słabe połączenia |
| Test wyłączników różnicowoprądowych | Potwierdza, że RCD wyłącza obwód przy prądzie upływu i robi to w odpowiednim czasie | Brak zadziałania, zbyt późne wyłączenie, błędne podłączenie |
| Uziemienie | Pomaga ocenić skuteczność ochrony przy uszkodzeniach i przepięciach | Zbyt wysoki opór, uszkodzony uziom, brak ciągłości połączeń |
W nowoczesnych instalacjach z automatyką, inteligentnym sterowaniem, ochronnikami przepięć czy zasilaniem awaryjnym trzeba też uważać na to, co jest podłączone podczas pomiarów. Część urządzeń trzeba odłączyć na czas testu, żeby nie uszkodzić elektroniki albo nie zafałszować wyniku.
Kto powinien ją wykonać i podpisać protokół
To nie jest czynność dla przypadkowej osoby z miernikiem. Badania i pomiary powinien wykonać elektryk, który zna procedury kontrolne, potrafi poprawnie interpretować wyniki i bierze odpowiedzialność za protokół. W praktyce często chodzi o osobę z kwalifikacjami w grupie G1 oraz z uprawnieniami do prac kontrolno-pomiarowych albo do dozoru, zależnie od zakresu zlecenia.
Przy odbiorze budynku w grę wchodzi czasem także kierownik budowy albo osoba z uprawnieniami budowlanymi, szczególnie gdy dokumentacja ma potwierdzać zgodność robót z projektem i przepisami. W większych obiektach dochodzi jeszcze nadzór inwestorski i dodatkowe załączniki do dokumentacji powykonawczej.
Najważniejsza zasada jest prosta: pod protokołem powinna podpisywać się osoba, która rzeczywiście wykonała badania i jest w stanie obronić ich wynik. Samo hasło „mam SEP” nie rozwiązuje sprawy, jeśli nie ma za tym doświadczenia, uprawnień odpowiednich do zakresu i poprawnej dokumentacji.
Jakie dokumenty przygotować przed wizytą elektryka
Dobra dokumentacja skraca odbiór bardziej niż najlepszy miernik. Gdy projekt, wykonanie i opis obwodów są uporządkowane, elektryk może skupić się na rzeczach istotnych, zamiast tracić czas na odtwarzanie instalacji z pamięci.
- projekt instalacji albo wersję powykonawczą, jeśli wprowadzono zmiany w trakcie robót;
- schemat rozdzielnicy i opis obwodów;
- wykaz zabezpieczeń, RCD i aparatów w rozdzielnicy;
- dostęp do wszystkich gniazd, punktów oświetleniowych, puszek i rozdzielnicy;
- informację o miejscach szczególnych, na przykład łazience, kuchni, garażu, kotłowni i obwodach zewnętrznych;
- jeśli instalacja była częściowo zmieniana, wcześniejsze protokoły albo notatki z etapów pośrednich;
- przy odbiorze całego budynku także pozostałe dokumenty powykonawcze wymagane w danej inwestycji.
W praktyce wiele opóźnień bierze się z drobiazgów: brak opisu w rozdzielnicy, niezamknięte puszki, dostęp tylko do części punktów albo nieaktualny projekt. To są rzeczy łatwe do poprawienia, ale jeśli zostaną wychwycone dopiero na końcu, przesuwają termin odbioru.
Nowy dom, remont i rozbudowa nie wyglądają tak samo
Ta sama procedura odbiorcza może wyglądać inaczej w zależności od tego, czy mówimy o świeżo wybudowanym domu, remoncie mieszkania czy dobudowie kolejnych obwodów do istniejącej instalacji. Różnica jest ważna, bo inny jest zakres ryzyka, a więc i zakres sprawdzenia.
| Sytuacja | Na czym skupić się najbardziej | Co często sprawia problem |
|---|---|---|
| Nowy dom jednorodzinny | Cała instalacja, rozdzielnica, uziemienie, RCD, obwody kuchni, łazienki, garażu i zewnętrzne | Brak opisów, niedokończona rozdzielnica, niepełne połączenia ochronne |
| Remont mieszkania | Tylko modernizowany fragment, ale z oceną, czy współpracuje ze starą częścią instalacji | Mieszanie starego układu z nowym, brak przewodu ochronnego, zbyt mała liczba obwodów |
| Rozbudowa o ogród, garaż lub ładowarkę | Obwody zewnętrzne, stopień ochrony osprzętu, zabezpieczenia, uziemienie i warunki środowiskowe | Zła ochrona przed wilgocią, przeciążenie obwodu, brak dostosowania zabezpieczeń |
| Modernizacja starego budynku | Bezpieczeństwo użytkowania, stan izolacji, jakość połączeń i sens pozostawienia części starej instalacji | Ukryte uszkodzenia przewodów, brak dokumentacji, niezgodność z aktualnym sposobem użytkowania |
W starych obiektach często nie chodzi już o kosmetyczny przegląd, ale o uczciwą odpowiedź, czy da się bezpiecznie korzystać z istniejącej instalacji bez wymiany połowy obwodów. Czasem wychodzi, że częściowa naprawa jest tylko krótkim odroczeniem większego remontu.
Najczęstsze błędy, które opóźniają oddanie instalacji
- Brak lub zły opis obwodów. Jeśli nie wiadomo, co zasila dany wyłącznik, późniejsza eksploatacja staje się chaotyczna i niebezpieczna.
- Nieprawidłowe podłączenie przewodu ochronnego. To jeden z najpoważniejszych błędów, bo wpływa bezpośrednio na ochronę przeciwporażeniową.
- Luźne zaciski i słabe połączenia. Często nie widać ich gołym okiem, ale potrafią dać złe wyniki pomiarów i problemy po uruchomieniu.
- Za mało obwodów. W kuchni, łazience i na zewnątrz próby „oszczędzania” na podziale instalacji zwykle mszczą się później przeciążeniami albo wybiciami zabezpieczeń.
- Brak dostępu do punktów kontrolnych. Zasłonięte puszki, zamknięte rozdzielnice albo niewykończone miejsca instalacji utrudniają rzetelne badanie.
- Rozjazd między projektem a wykonaniem. Jeśli instalacja została zmieniona po drodze, ale nie wpisano tego do dokumentacji, odbiór trwa dłużej i budzi więcej wątpliwości.
Przeczytaj również: Wentylacja w garażu - Poznaj kluczowe zasady i uniknij błędów
Co zrobić, gdy wynik jest negatywny
Najlepsze rozwiązanie jest proste, choć nie zawsze wygodne: usunąć usterkę i wykonać pomiary ponownie. Przy instalacji elektrycznej nie powinno się „przechodzić dalej” tylko dlatego, że problem dotyczy jednego obwodu. Jeden słaby punkt potrafi obniżyć bezpieczeństwo całego układu.Jeżeli przyczyną jest drobiazg, na przykład błędny opis w rozdzielnicy albo niedokręcony zacisk, poprawka bywa szybka. Jeśli jednak pojawia się problem z izolacją, uziemieniem albo nieprawidłowym podziałem obwodów, warto potraktować to jako sygnał ostrzegawczy, a nie jednorazową wpadkę wykonawczą.

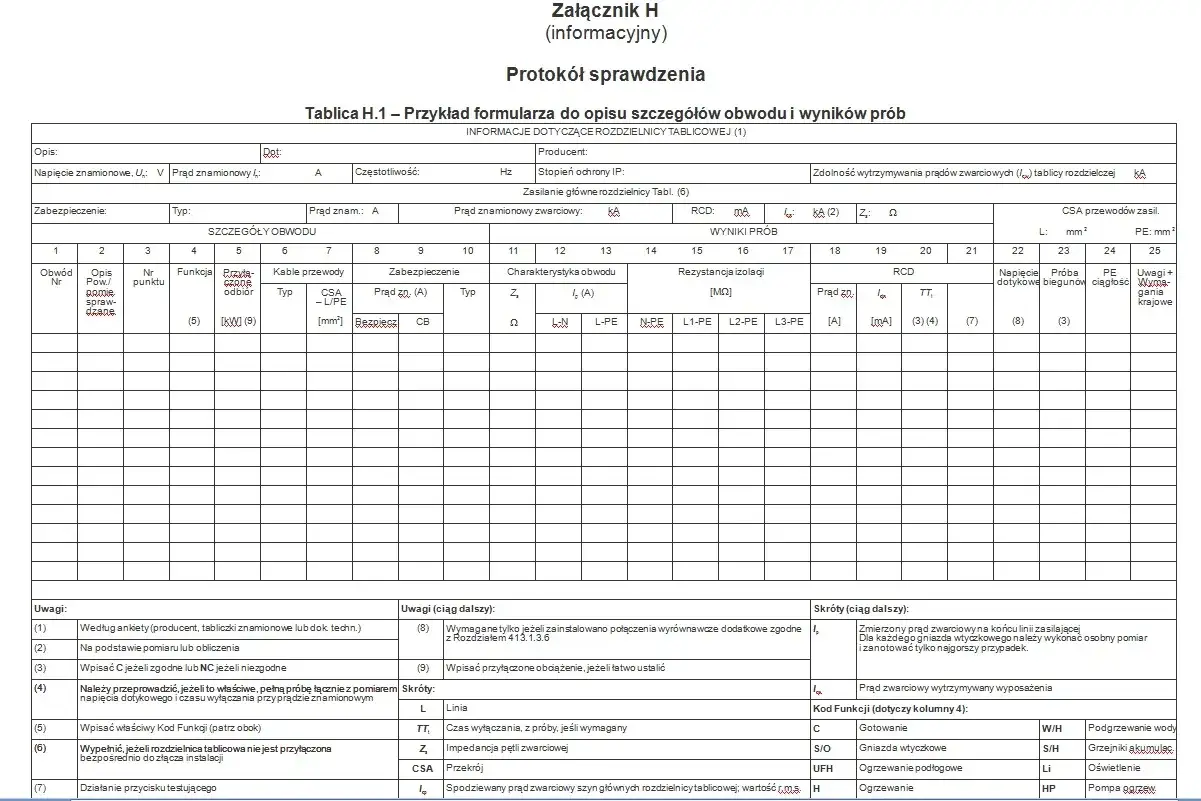

Jak czytać protokół bez technicznego chaosu
Dobry protokół nie powinien być tylko zestawem liczb bez kontekstu. Z punktu widzenia inwestora ważne są cztery rzeczy: co było badane, jakie były wyniki, czy stwierdzono zastrzeżenia i kto bierze odpowiedzialność za dokument.
- Zakres badania. Musi jasno mówić, czy sprawdzono całą instalację, czy tylko wybrane obwody.
- Wyniki pomiarów. Same wartości bez opisu obiektu niewiele znaczą, dlatego liczy się też przypisanie do konkretnego obwodu.
- Uwagi i zastrzeżenia. To miejsce, w którym zwykle pojawiają się informacje o elementach do poprawy.
- Dane osoby wykonującej. Protokół bez podpisu, daty i identyfikacji badającego jest dokumentem niepełnym.
- Załączniki. Często są to szkice, zestawienie przyrządów pomiarowych albo dodatkowe protokoły dla instalacji towarzyszących, na przykład odgromowej.
Jeśli dokument jest zbyt ogólny, to sygnał ostrzegawczy. Rzetelny odbiór nie kończy się na zdaniu „instalacja nadaje się do eksploatacji”, tylko pokazuje, co dokładnie sprawdzono i w jakim stanie pozostawiono poszczególne obwody.
