Kominek z płaszczem wodnym ma sens wtedy, gdy traktuje się go jak część instalacji c.o., a nie jak samodzielny gadżet do salonu. W praktyce liczą się trzy rzeczy: poprawny obieg wody, zabezpieczenie przed przegrzaniem i sposób współpracy z grzejnikami, podłogówką oraz buforem ciepła. Poniżej rozkładam temat na prosty schemat, pokazuję elementy, których nie wolno pominąć, i wskazuję błędy, które najczęściej psują efekt.
Najważniejsze elementy, które warto mieć w głowie przed montażem
- Najbezpieczniejszy układ zaczyna się od projektu hydrauliki, a nie od wyboru samego wkładu.
- Naczynie wzbiorcze, zawór bezpieczeństwa i wężownica schładzająca nie są dodatkiem, tylko podstawą ochrony instalacji.
- Bufor ciepła stabilizuje pracę kominka, bo płomień i oddawanie energii nie są równomierne.
- Podłogówka wymaga obniżenia temperatury zasilania, więc zwykle potrzebuje osobnego mieszania.
- Moc wkładu trzeba dobierać do strat domu, a nie do metrażu salonu.
- Sam wkład to tylko część kosztu; resztę robią armatura, zabudowa, automatyka i montaż.

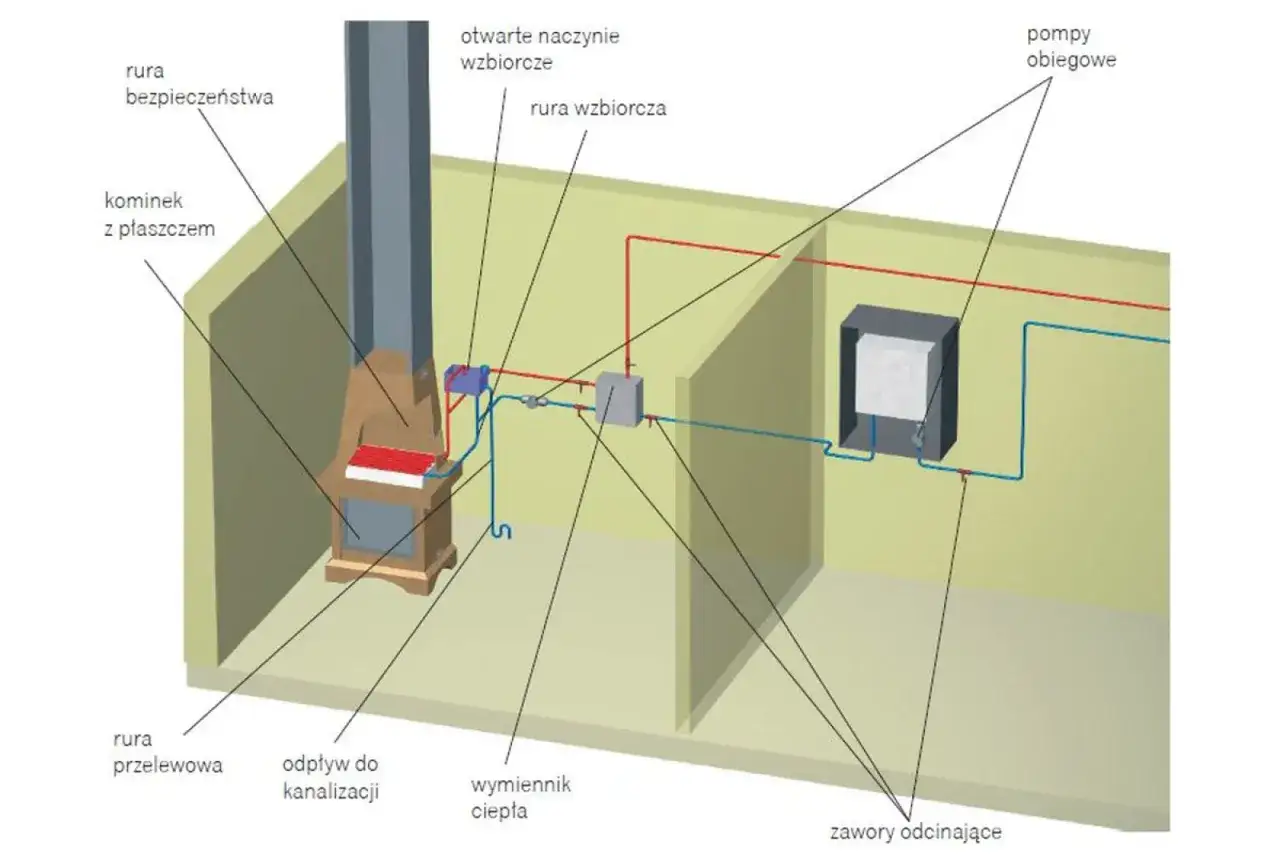

Jak działa instalacja i co pokazuje schemat
Ja zawsze zaczynam od rozdzielenia dwóch obiegów: tego, który odbiera ciepło z paleniska, i tego, który rozprowadza je po domu. W kominku z płaszczem wodnym wokół paleniska znajduje się przestrzeń wypełniona wodą. Ta woda przejmuje energię ze spalin i przekazuje ją dalej do instalacji grzewczej, grzejników, bufora albo zasobnika c.w.u.
Na schemacie najczęściej widać kilka stałych punktów: sam wkład, pompę obiegową, naczynie wzbiorcze, zabezpieczenie przed przegrzaniem, zawory odcinające, a często także bufor ciepła i mieszacz do niższych temperatur. Jeśli któregoś z tych elementów brakuje na rysunku, ja od razu traktuję to jako sygnał ostrzegawczy, bo oznacza to albo skrót myślowy, albo niepełny projekt.
| Element | Po co jest | Co się dzieje, gdy go brakuje |
|---|---|---|
| Wkład z płaszczem wodnym | Odbiera ciepło z paleniska i oddaje je do wody | Nie ma źródła energii dla instalacji c.o. |
| Naczynie wzbiorcze | Kompensuje wzrost objętości wody przy nagrzewaniu | Rośnie ciśnienie i układ staje się niestabilny |
| Pompa obiegowa | Wymusza przepływ wody przez instalację | Ciepło rozchodzi się słabo albo nierówno |
| Wężownica schładzająca z zaworem termicznym | Odbiera nadmiar ciepła przy zbyt wysokiej temperaturze | Rośnie ryzyko zagotowania wody w płaszczu |
| Bufor ciepła | Magazynuje nadwyżkę energii | Kominek pracuje nerwowo, a komfort spada |
| Zawór mieszający | Obniża temperaturę na obiegi wymagające niższych parametrów | Podłogówka dostaje zbyt gorącą wodę |

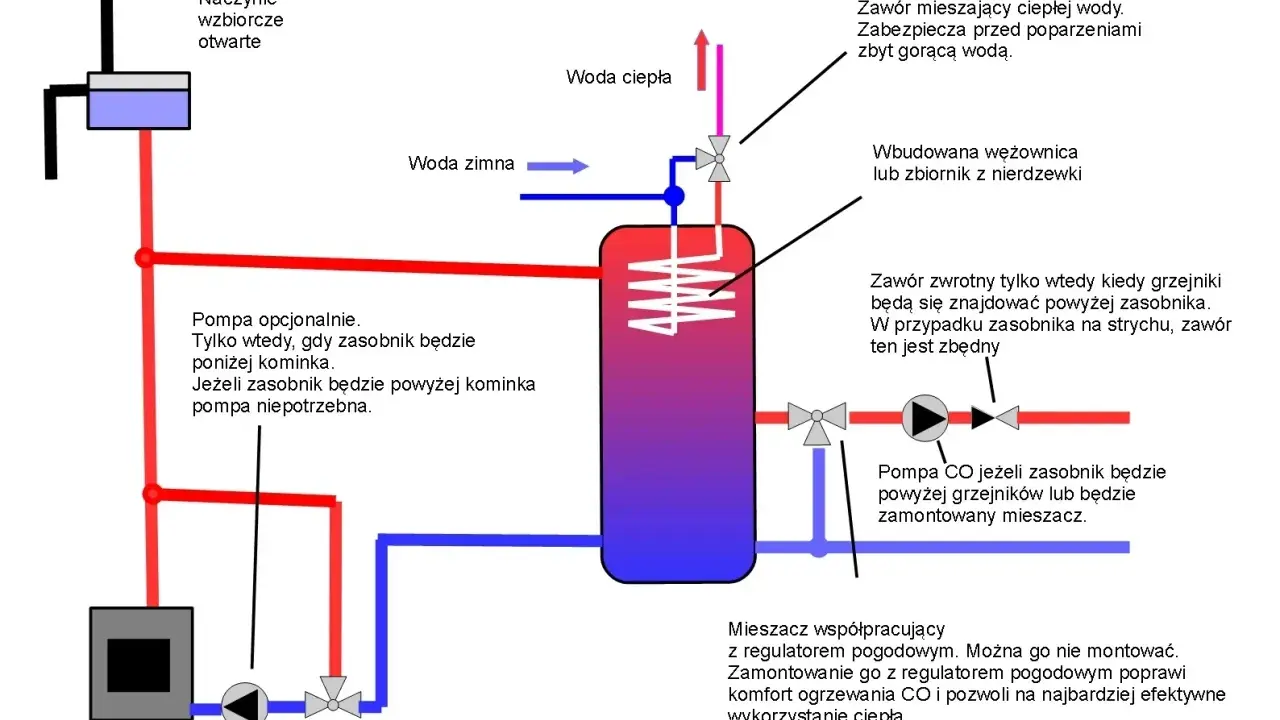

W praktyce ten schemat trzeba czytać jak mapę przepływów, a nie jak dekoracyjny rysunek. Gdy widzę, którędy woda ma wracać, gdzie jest odbiór nadmiaru ciepła i w jaki sposób układ chroni się przed wzrostem temperatury, dopiero wtedy wiem, czy instalacja ma szansę działać stabilnie. To prowadzi prosto do pytania, jak taki rysunek odczytać bez zgadywania.
Jak czytać schemat bez zgadywania
Jeżeli patrzysz na projekt i nie chcesz zgadywać, zacznij od ścieżki wody, a nie od nazwy urządzenia. Ja sprawdzam to w takiej kolejności:
- Najpierw znajduję źródło ciepła, czyli sam kominek z płaszczem wodnym.
- Potem szukam zabezpieczenia przegrzania, zwykle wężownicy i zaworu termicznego, który otwiera dopływ zimnej wody przy wysokiej temperaturze.
- Następnie sprawdzam naczynie wzbiorcze i kierunek zasilania oraz powrotu.
- Dalej patrzę, czy instalacja ma bufor, czy tylko bezpośrednie zasilanie obiegów.
- Na końcu oceniam, czy podłogówka, grzejniki i ewentualne c.w.u. są rozdzielone hydraulicznie.
Jeśli na rysunku widać wyłącznie wkład i grzejniki, a nie ma tam żadnej logiki bezpieczeństwa, to nie jest pełny projekt, tylko szkic ideowy. W dobrym schemacie widać również elementy pomocnicze: odpowietrzniki, zawory zwrotne, zawory odcinające i sterowanie pompą. Drobiazg? Tylko z pozoru, bo właśnie te drobne elementy decydują o tym, czy instalacja będzie cicha, przewidywalna i łatwa do serwisowania. Skoro sam rysunek jest już czytelny, warto przejść do bezpieczeństwa, bo tu nie ma miejsca na kompromisy.
Które elementy robią różnicę w bezpieczeństwie
W instalacji z kominkiem z płaszczem wodnym najbardziej zależy mi na tym, aby układ miał gdzie oddać nadmiar energii, nawet wtedy, gdy zawiedzie prąd albo domownik zbyt wcześnie przymknie dopływ powietrza. W praktyce największe znaczenie mają trzy rzeczy: poprawnie dobrane naczynie, awaryjne chłodzenie i sensowny sposób pracy pompy.
| Element bezpieczeństwa | Co robi | Na co zwracam uwagę przy projekcie |
|---|---|---|
| Wężownica schładzająca | Odbiera nadmiar ciepła z płaszcza | Musi mieć zasilanie wodą i zawór termiczny, który działa bez prądu |
| Naczynie wzbiorcze | Przyjmuje wzrost objętości wody | Za małe naczynie kończy się skokami ciśnienia |
| Zawór bezpieczeństwa | Chroni układ przed nadmiernym wzrostem ciśnienia | Nie może być dobrany „na oko” |
| UPS albo zasilanie awaryjne pompy | Utrzymuje przepływ przy zaniku prądu | To jedna z najtańszych i najbardziej sensownych polis bezpieczeństwa |
| Zawory zwrotne i odpowietrzenie | Porządkują przepływ i usuwają powietrze | Źle wpięte potrafią wywołać hałas, cofkę i zapowietrzenie |
Najbardziej praktyczna zasada jest prosta: jeśli producent dopuszcza pracę w układzie zamkniętym, musi to wynikać wprost z dokumentacji i być wsparte konkretnym zabezpieczeniem nadmiaru ciepła. W przeciwnym razie bezpieczniej i rozsądniej planować układ otwarty albo separację przez wymiennik, szczególnie gdy w grę wchodzi bardziej złożona instalacja domowa. Tę logikę najlepiej widać wtedy, gdy łączysz kominek z innymi odbiornikami ciepła.
Jak połączyć kominek z grzejnikami, podłogówką i buforem
Jeżeli instalacja ma obsługiwać więcej niż jeden obieg, ja nie projektuję jej „na sztywno”. Najczęściej potrzebny jest bufor ciepła albo sprzęgło hydrauliczne, czyli element oddzielający przepływ źródła ciepła od przepływu po stronie odbiorników. Dzięki temu kominek może pracować stabilniej, a grzejniki i podłogówka dostają parametry, których naprawdę potrzebują.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Grzejniki bez bufora | Prostsza modernizacja, mniejszy budżet | Niższy koszt wejścia, prostsza hydraulika | Większe wahania temperatury i mniejsza elastyczność |
| Grzejniki z buforem | Dom jednorodzinny, kilka obiegów, chęć stabilnej pracy | Lepsze wykorzystanie drewna, spokojniejsza praca układu | Większy koszt i potrzeba miejsca na zbiornik |
| Podłogówka | Nowoczesny dom lub modernizacja z niskimi temperaturami zasilania | Wysoki komfort, dobra współpraca z buforem | Konieczne mieszanie temperatury, zwykle 30-45°C na obiegu podłogowym |
| Kominek z c.w.u. | Gdy chcesz wykorzystywać ciepło również do przygotowania wody użytkowej | Większa funkcjonalność instalacji | Trzeba dobrze dobrać zasobnik i automatykę, inaczej układ robi się nerwowy |
W domach jednorodzinnych często spotyka się bufory o pojemności rzędu 300-1000 l, ale nie traktuję tego jako uniwersalnej recepty. Mniejszy zbiornik wystarczy w prostszym układzie, większy ma sens przy większej mocy wkładu, kilku obiegach i chęci wykorzystania jednego rozpalenia przez dłuższy czas. Jeśli miałbym wskazać jedno rozwiązanie, które najrzadziej rozczarowuje po sezonie, to właśnie kominek współpracujący z buforem i osobnym mieszaniem dla podłogówki. To prowadzi do drugiej strony medalu, czyli błędów, które najczęściej niszczą dobry projekt.
Najczęstsze błędy, które psują cały efekt
Z mojego doświadczenia najwięcej problemów nie bierze się z samego wkładu, tylko z pośpiechu na etapie projektu. Część błędów widać od razu po pierwszym sezonie, a część dopiero wtedy, gdy zaczynają wychodzić kondensacja, przegrzewanie albo hałas w instalacji.
- Przewymiarowany wkład - zbyt duża moc względem strat domu powoduje duszenie spalania, brudzenie szyby i gorszą sprawność.
- Brak bufora przy kilku obiegach - układ zaczyna pracować nerwowo, a temperatura w domu faluje.
- Wpięcie podłogówki bez mieszacza - pętle dostają zbyt gorącą wodę, a posadzka i komfort cierpią.
- Źle rozwiązany powrót - za chłodna woda wracająca do kominka sprzyja kondensacji i szybszemu zużyciu elementów.
- Brak awaryjnego zasilania pompy - przy zaniku prądu rośnie ryzyko przegrzania całego układu.
- Zabudowa bez dostępu serwisowego - naprawa pompy, zaworu albo czujnika staje się później kosztowną rozbiórką.
- Planowanie instalacji po wykonaniu wylewek - wtedy każda zmiana kosztuje więcej i zwykle kończy się kompromisem, nie poprawką.
Najgroźniejszy jest ten ostatni błąd, bo po zabudowie i wykończeniu wnętrza łatwo już tylko maskować niedopracowania. Dlatego ja zawsze powtarzam: hydraulika, średnice rur, zabezpieczenia i miejsce na osprzęt muszą być rozstrzygnięte zanim kominek zniknie za obudową. Kiedy to jest zrobione, zostaje już tylko sprawdzić, czy wszystko zgadza się z budżetem i praktyką montażową.
Co sprawdzić przed zleceniem montażu
Zanim podpiszesz z wykonawcą umowę, dopilnuj kilku rzeczy, bo one później decydują o tym, czy instalacja będzie wygodna, czy problematyczna:
- czy konkretny model wkładu ma jasną dokumentację i dopuszczony sposób pracy w wybranym układzie,
- czy projekt pokazuje miejsce naczynia wzbiorczego, pomp, zaworów i drogi awaryjnego odbioru ciepła,
- czy podłogówka ma osobny obieg mieszający,
- czy komin, dopływ powietrza i dostęp do rewizji są zaplanowane przed zabudową,
- czy przewidziano serwisowy dostęp do wężownicy, pompy i armatury,
- czy w budżecie ujęto nie tylko wkład, ale też osprzęt, zabudowę, automatykę i montaż.
Orientacyjnie sam wkład z płaszczem wodnym kosztuje dziś zwykle około 6 000-17 000 zł brutto, a komplet z osprzętem i montażem najczęściej zamyka się w 15 000-35 000 zł; przy buforze, automatyce i przeróbkach istniejącej kotłowni budżet rośnie. Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: najpierw projekt hydrauliczny i bezpieczeństwo, dopiero potem estetyka zabudowy.
