Dobór przewodu do fotokomórek w bramie przesuwnej brzmi jak detal, ale w praktyce decyduje o tym, czy automatyka będzie działała bez fałszywych alarmów i niepotrzebnych przestojów. Poniżej pokazuję, jaki przekrój i ile żył sprawdzają się najczęściej, kiedy warto sięgnąć po mocniejszy kabel oraz jak poprowadzić trasę, żeby układ bezpieczeństwa był naprawdę stabilny.
Najważniejsze informacje w skrócie

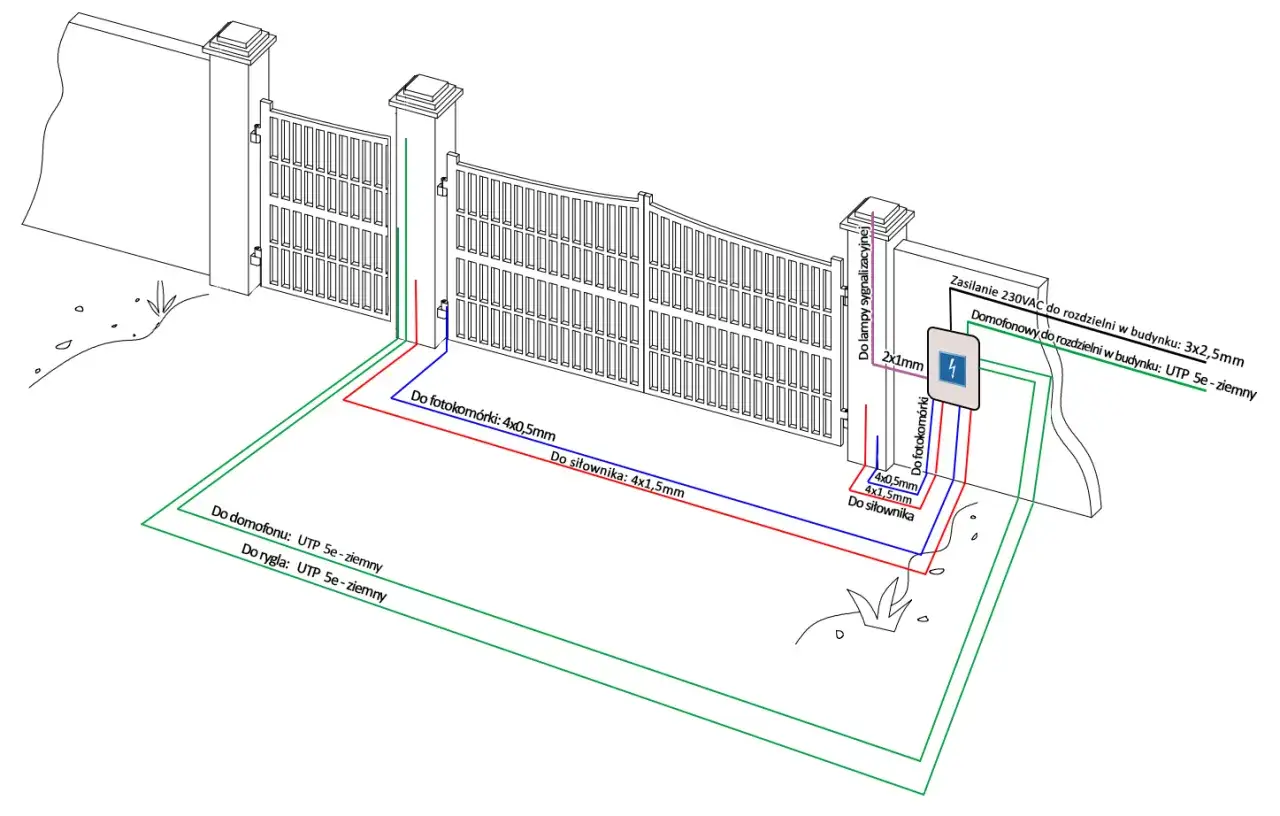

- Do standardowej pary fotokomórek najczęściej wybiera się 4x0,5 mm² do odbiornika i 2x0,5 mm² do nadajnika.
- Przy dłuższej trasie albo trudniejszych warunkach bezpieczniej przejść na 4x0,75 mm², a czasem na jeszcze grubszy przewód, jeśli wymaga tego centrala.
- W systemach magistralowych bywa wystarczające 2-żyłowe połączenie, ale tylko w zgodnym zestawie urządzeń.

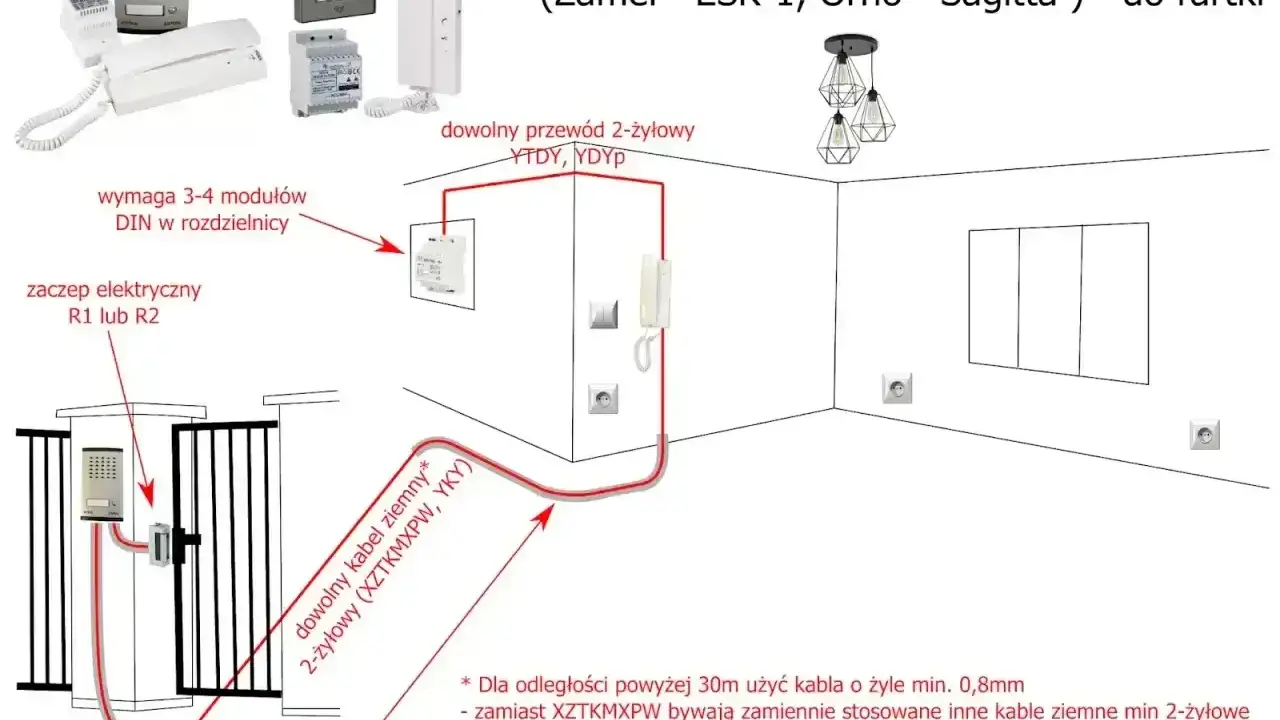

- Przewód powinien być zewnętrzny, odporny na wilgoć i UV; w ziemi najlepiej prowadzić go w peszlu lub rurze osłonowej.
- Najwięcej problemów powoduje nie sam przekrój, lecz złe prowadzenie kabla, zbyt bliska trasa przy 230 V i brak zapasu w puszce.
Jaki przewód wybrać do fotokomórek bez zgadywania
Jeśli mam wskazać jedną praktyczną odpowiedź, to przy domowej bramie przesuwnej najczęściej stawiam na układ 4x0,5 mm² dla odbiornika i 2x0,5 mm² dla nadajnika. To bezpieczny punkt wyjścia przy standardowej automatyce 24 V, a jednocześnie rozwiązanie, które nie robi problemów przy montażu i serwisie.
Warto myśleć o tym nie jak o jednym kablu, ale o całym układzie połączeń. Poniżej najprostsze rozróżnienie, które pomaga uniknąć przypadkowego wyboru:
| Sytuacja | Rekomendacja | Kiedy ma sens |
|---|---|---|
| Jedna para standardowych fotokomórek | 4x0,5 mm² do odbiornika i 2x0,5 mm² do nadajnika | Najczęstszy układ przy domowej bramie przesuwnej |
| System zgodny z magistralą BUS | 2 żyły zgodne z instrukcją producenta | Tylko wtedy, gdy centrala i fotokomórka pracują w takim trybie |
| Dłuższa trasa lub mniej sprzyjające warunki | 4x0,75 mm² | Gdy chcesz większy zapas napięcia i pewniejszą pracę sygnału |
| Trasa blisko zasilania 230 V | Przewód w osobnym peszlu, najlepiej z zapasem i ewentualnym ekranem | Gdy nie da się uniknąć sąsiedztwa z kablami mocy |
Nie chodzi o to, by przewód był „jak najgrubszy”. Chodzi o to, by dawał stabilne zasilanie, sensowny zapas i nie łapał problemów od warunków w gruncie albo od zakłóceń z innych obwodów. Z tego miejsca naturalnie przechodzę do pytania, ile żył naprawdę trzeba przewidzieć dla samej pary fotokomórek.
Ile żył naprawdę potrzebuje para fotokomórek
Tu wiele osób myli cały zestaw z jednym urządzeniem. W praktyce nadajnik TX i odbiornik RX mają inne potrzeby, więc liczba żył nie jest taka sama po obu stronach.
- Nadajnik TX - zwykle wystarczą 2 żyły, bo chodzi o samo zasilanie.
- Odbiornik RX - zwykle potrzebuje 4 żył, bo oprócz zasilania przekazuje do centrali stan styku bezpieczeństwa.
- Styk NC - to styk normalnie zamknięty; centrala widzi ciągłość obwodu, a po przerwaniu wiązki obwód się otwiera.
Jeśli centrala korzysta z fototestu, może wymagać dodatkowego wyprowadzenia zasilania albo osobnego sposobu sterowania nadajnikiem. Dlatego nie warto kupować kabla „na oko” bez sprawdzenia schematu konkretnej automatyki. Kiedy liczba żył jest już jasna, następuje kolejny ważny etap: dobór przekroju do długości trasy.
Jak dobrać przekrój do długości trasy
Przy krótkich odcinkach przewód 0,5 mm² zazwyczaj wystarcza, ale im dalej od centrali, tym bardziej widać spadki napięcia i większą wrażliwość na warunki instalacyjne. Ja przy takich połączeniach wolę myśleć o zapasie, a nie o minimalnym dopuszczalnym wariancie.
Praktycznie można to ująć tak:
| Długość trasy | Praktyczny wybór | Kiedy zmienić plan |
|---|---|---|
| Do ok. 10-15 m | 4x0,5 mm² / 2x0,5 mm² | Gdy kabel idzie blisko zasilania lub w trudnych warunkach, rozważ grubszy przewód |
| Około 15-30 m | 4x0,75 mm² | Gdy chcesz większy margines i spokojniejszą pracę układu |
| Powyżej 30 m | Sprawdź instrukcję centrali; często sens ma 4x1,0 mm² lub rozwiązanie magistralowe | Przy takich odległościach liczy się już każdy detal trasy |
W instrukcjach producentów da się zauważyć podobną logikę: 0,5 mm² jest bazą, a przy dłuższych odcinkach przewijają się grubsze warianty. To dobra wskazówka, ale nie zastępuje schematu konkretnej centrali. Gdy przekrój jest już ustalony, najwięcej robi poprawne poprowadzenie kabla, więc przejdźmy właśnie do tego.
Jak prowadzić przewód, żeby fotokomórka działała stabilnie
Najczęściej problemy nie biorą się z samej fotokomórki, tylko z trasy przewodu. Kabel prowadzony byle jak potrafi generować fałszywe przerwy, zakłócenia albo wilgoć w puszce, a potem użytkownik szuka winy w elektronice, choć źródło jest dużo prostsze.
- Oddziel trasę sygnałową od 230 V - im dalej od przewodów zasilających, tym lepiej; jeśli muszą się przeciąć, zrób to możliwie prostopadle.
- Użyj osłony mechanicznej - peszel lub rura chronią kabel w ziemi, pod podjazdem i w słupkach.
- Wybierz kabel do zastosowań zewnętrznych - zwykły przewód wewnętrzny szybko przegrywa z wilgocią, słońcem i temperaturą.
- Zostaw zapas długości - kilka dodatkowych centymetrów w puszce i przy fotokomórce bardzo ułatwia serwis.
- Zadbaj o szczelne przejścia - przepusty, dławnice i gładkie krawędzie w słupku mają realne znaczenie.
- Nie podłączaj ekranu przypadkowo - jeśli używasz kabla ekranowanego, sposób uziemienia powinien wynikać z instrukcji centrali.
W praktyce najwięcej zyskuje się nie na samym „mocniejszym” kablu, tylko na konsekwentnym prowadzeniu trasy. Dobrze ułożony przewód spokojnie wytrzyma lata, a źle ułożony będzie robił problemy nawet wtedy, gdy przekrój wydaje się idealny. To prowadzi prosto do najczęstszych błędów, które widzę przy takich instalacjach.
Najczęstsze błędy, przez które fotokomórka zaczyna wariować
Wiele awarii wygląda jak usterka elektroniki, a naprawdę jest skutkiem prostego błędu montażowego. Tu nie ma magii - są tylko złe decyzje, których łatwo uniknąć.
- Zbyt cienki przewód na długiej trasie - objawia się niestabilną pracą, przypadkowymi zatrzymaniami albo błędami po kilku miesiącach.
- Kabel nieprzeznaczony do pracy na zewnątrz - po czasie izolacja twardnieje, pęka i zaczyna przepuszczać wilgoć.
- Prowadzenie równolegle z 230 V na długim odcinku - zwiększa ryzyko zakłóceń, zwłaszcza przy większej ilości osprzętu.
- Pomylenie styków NO i NC - centrala może traktować fotokomórkę jak awarię albo nie widzieć przeszkody.
- Brak zapasu w puszce i przy urządzeniu - utrudnia serwis i sprzyja uszkodzeniom przy zamykaniu obudowy.
- Nieszczelne przepusty - wilgoć wchodzi do środka i z czasem psuje styki oraz zaciski.
Jeśli miałbym wskazać jeden błąd, który najczęściej wraca, to byłby to dobór przewodu „na styk” bez myślenia o całej trasie. Dlatego przy nowej bramie przesuwnej patrzę nie tylko na to, co trzeba podłączyć dziś, ale też na to, co może dojść za rok albo za dwa.
Co położyć od razu, żeby nie wracać do wykopu
Jeżeli robię instalację od zera, wybieram rozwiązanie, które daje mi spokój na przyszłość, a nie tylko działa w dniu odbioru. W praktyce oznacza to przewód o sensownym zapasie żył, dobrany do warunków terenowych, oraz trasę poprowadzoną tak, żeby można było wrócić do niej bez rozkuwania wszystkiego od nowa.
Mój praktyczny wariant wygląda tak: 4x0,5 mm² do odbiornika, 2x0,5 mm² do nadajnika, a przy dłuższym odcinku od razu 4x0,75 mm². Jeśli w peszlu jest jeszcze miejsce, zostawiam rezerwę albo dokładam drugą nitkę pod przyszłe akcesoria, bo przy automatyce bramowej dodatki pojawiają się szybciej, niż się wydaje.
Najrozsądniej jest więc dobrać kabel nie pod najkrótszy odcinek, tylko pod całą realną trasę: od centrali, przez słupek i podjazd, aż do samej fotokomórki. Taki wybór kosztuje niewiele więcej, a oszczędza najdroższe rzeczy w tej historii, czyli czas, nerwy i ponowne rozbieranie instalacji.
