Instalacja odgromowa działa skutecznie tylko wtedy, gdy tworzy ciągłą drogę od dachu do ziemi
- Zwody przechwytują wyładowanie w kontrolowanym miejscu, zwykle na najwyższych punktach dachu.
- Przewody odprowadzające prowadzą prąd w dół po zaplanowanej trasie, z dala od wrażliwych elementów budynku.
- Uziom rozprasza energię w gruncie i zmniejsza ryzyko niebezpiecznych przeskoków iskry.
- Połączenia wyrównawcze ograniczają różnice potencjałów między metalowymi częściami domu.
- Ograniczniki przepięć chronią instalację elektryczną i elektronikę przed skutkami pośrednich wyładowań.
Na czym polega ochrona odgromowa
Aby zrozumieć, jak działa piorunochron, trzeba zacząć od najważniejszej rzeczy: on nie „przyciąga” burzy i nie odpycha piorunów. Jego zadaniem jest przechwycić wyładowanie w możliwie przewidywalnym miejscu i skierować je przez elementy instalacji do ziemi, zamiast pozwolić, by prąd popłynął przez przypadkowe części budynku.
To dlatego sama metalowa końcówka na dachu nie wystarcza. Prawdziwa ochrona zaczyna się tam, gdzie projekt obejmuje cały układ: zwody, przewody odprowadzające, uziom, połączenia wyrównawcze i zabezpieczenia wewnętrzne. Dopiero taki zestaw daje sensowną szansę, że energia pioruna nie wybierze sobie drogi przez konstrukcję domu, instalację elektryczną albo metalowe elementy na dachu.Z czego składa się instalacja odgromowa

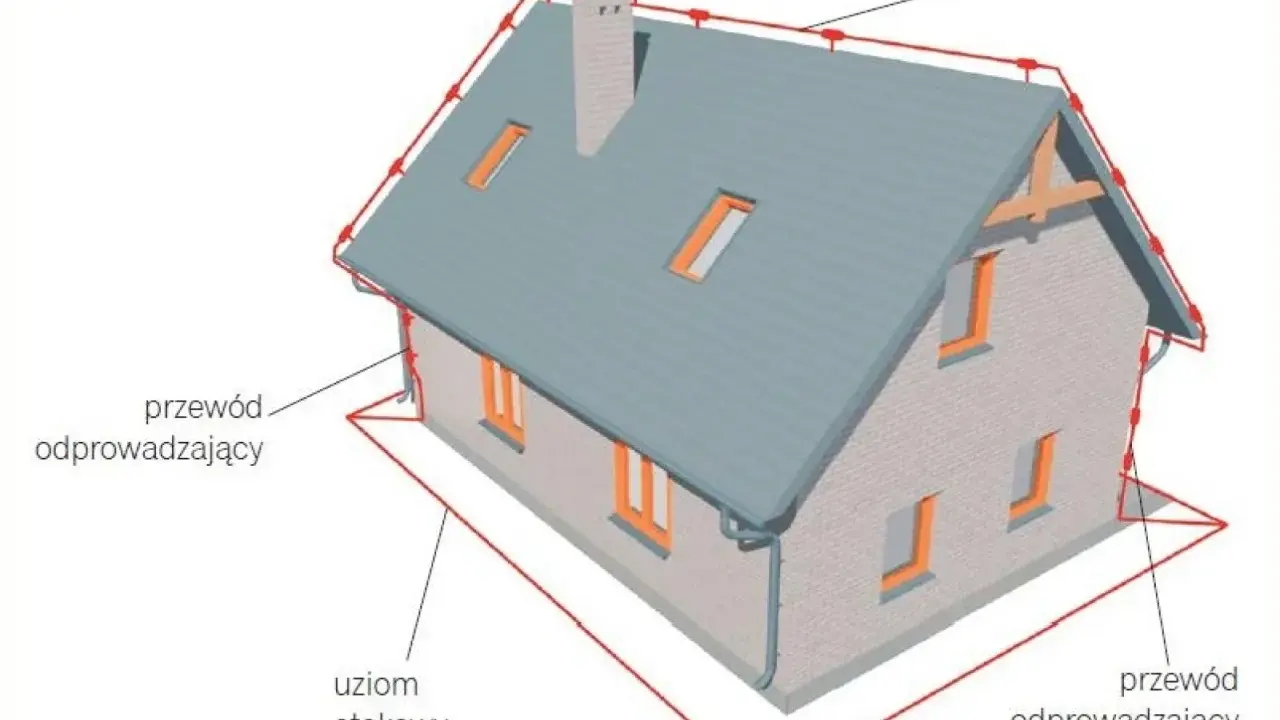

W praktyce system ochrony odgromowej jest prosty do opisania, ale musi być wykonany precyzyjnie. Najczęściej składa się z części nadziemnej, która przechwytuje wyładowanie, oraz z części podziemnej, która odprowadza ładunek do gruntu. W dobrze zaprojektowanym domu te elementy pracują razem, a nie osobno.
| Element | Rola | Znaczenie w praktyce |
|---|---|---|
| Zwody | Przyjmują uderzenie pioruna na dachu lub na maszcie | Tworzą punkt, w który wyładowanie ma trafić zamiast w pokrycie dachowe albo komin |
| Przewody odprowadzające | Prowadzą prąd w dół budynku | Ograniczają ryzyko przeskoku iskry na elewację, rynny czy elementy konstrukcyjne |
| Uziom | Rozprasza energię w gruncie | Pomaga bezpiecznie „rozładować” prąd i obniżyć napięcia dotykowe |
| Połączenia wyrównawcze | Łączą metalowe elementy budynku z układem ochrony | Zmniejszają różnice potencjałów między np. dachem, balustradą, instalacją PV i anteną |
| Zacisk kontrolny | Umożliwia pomiar i okresową kontrolę | Ułatwia sprawdzenie ciągłości instalacji bez rozbierania elewacji lub gruntu |
W niektórych domach rolę zwodu mogą częściowo pełnić naturalne elementy, na przykład odpowiednio połączone metalowe pokrycie dachu. To jednak nie jest skrót „na oko”, tylko rozwiązanie projektowe, które musi być spójne z resztą układu. Jeśli jeden fragment jest wykonany poprawnie, a drugi przypadkowo, skuteczność całej instalacji spada.
Co dzieje się, gdy piorun uderza w budynek
Wyładowanie zawsze szuka drogi o możliwie małej impedancji. W praktyce oznacza to, że uderza tam, gdzie pole elektryczne i geometria obiektu tworzą najlepszy punkt dla przepływu energii. Dobrze zrobiona ochrona ma sprawić, by ten punkt był przewidziany z góry, a nie wybrany przypadkowo przez naturę.
- Zwód przechwytuje wyładowanie w najwyższym lub najlepiej chronionym punkcie dachu.
- Przewód odprowadzający prowadzi prąd po zewnętrznej części budynku w kontrolowany sposób.
- Uziom oddaje energię do gruntu i ogranicza niebezpieczne napięcia w pobliżu budynku.
- Połączenia wyrównawcze zmniejszają ryzyko przeskoku iskry na inne metalowe elementy.
Jeśli ten ciąg zostanie przerwany, na przykład przez korozję, zbyt małą liczbę przewodów odprowadzających albo źle poprowadzoną trasę, prąd może zacząć „szukać” alternatywy. Wtedy zagrożeniem stają się nie tylko dach i elewacja, ale też instalacja elektryczna, elementy metalowe w ścianach i urządzenia podłączone do sieci.
Dlaczego ograniczniki przepięć są potrzebne tak samo jak zwody
Sam piorunochron chroni przede wszystkim konstrukcję budynku przed bezpośrednim uderzeniem. To ważne, ale nie rozwiązuje całego problemu. Piorun może wywołać przepięcia także wtedy, gdy uderzy w pobliżu domu, w linię zasilającą albo w metalowy element zamontowany na dachu. W takich sytuacjach najbardziej cierpi elektronika, czyli sterowniki kotła, routery, alarmy, płyty indukcyjne, automatyka bramy czy falownik fotowoltaiki.
Dlatego w dobrze zaprojektowanym budynku ochrona zewnętrzna i wewnętrzna powinny działać razem. Zewnętrzna przejmuje energię wyładowania, a wewnętrzna ogranicza skutki impulsów, które mimo wszystko pojawią się w instalacji. Bez tego dom może wyglądać bezpiecznie na zewnątrz, a i tak skończyć z uszkodzonym sprzętem po jednej burzy.
| Rodzaj ochrony | Co obejmuje | Przed czym chroni |
|---|---|---|
| Zewnętrzna | Zwody, przewody odprowadzające, uziom | Przed bezpośrednim skutkiem uderzenia pioruna w budynek |
| Wewnętrzna | Połączenia wyrównawcze, ograniczniki przepięć, właściwe prowadzenie instalacji | Przed przepięciami, przeskokami iskrowymi i uszkodzeniem elektroniki |
Właśnie tu pojawia się częsty błąd myślenia: „Mam piorunochron, więc sprzęt jest bezpieczny”. To zbyt proste założenie. Jeśli dom ma dużo automatyki, instalację PV, anteny lub rozbudowaną rozdzielnicę, sama ochrona na dachu zwykle nie wystarczy.
Kiedy dom naprawdę potrzebuje takiego systemu
Nie każdy budynek wymaga identycznego rozwiązania. W polskich warunkach projekt ochrony odgromowej opiera się na ocenie ryzyka i na zasadach wynikających z norm budowlanych, przede wszystkim z serii PN-EN 62305. W praktyce znaczenie mają nie tylko przepisy, ale też bryła budynku, otoczenie i wyposażenie domu.
Najbardziej oczywiste sytuacje, w których warto poważnie rozważyć instalację odgromową, to:
- dom stojący na otwartym terenie, bez osłony wyższych budynków i drzew,
- budynek o dużej wysokości lub z rozbudowaną bryłą dachową,
- dom z fotowoltaiką, anteną, klimatyzacją, automatyką bramy albo systemem smart home,
- pokrycie dachowe i elementy elewacyjne, które źle znoszą lokalne przegrzanie lub przeskok iskry,
- obiekt, w którym po jednej awarii koszt naprawy elektroniki byłby wysoki.
W przypadku domu jednorodzinnego najrozsądniej myśleć o tym już na etapie projektu albo remontu dachu. Późniejsze dodawanie ochrony bywa możliwe, ale zwykle oznacza więcej kompromisów estetycznych, więcej prac przy elewacji i większe ryzyko, że część instalacji zostanie wykonana „na skróty”.
Najczęstsze błędy przy projektowaniu i montażu
Ochrona odgromowa rzadko zawodzi dlatego, że „piorun był za silny”. Zwykle problemem jest błędny projekt, niedokładny montaż albo brak kontroli po latach. W tej branży małe niedociągnięcia potrafią zrobić duży problem, bo mówimy o bardzo dużych prądach i bardzo krótkim czasie ich przepływu.
- Tylko jeden element na dachu bez poprawnego uziomu i połączeń wyrównawczych.
- Zbyt mało przewodów odprowadzających albo ich prowadzenie w miejscach narażonych na uszkodzenia.
- Ostre załamania trasy, które pogarszają warunki przepływu prądu.
- Brak współpracy z instalacją PV, anteną i metalowymi elementami dachu lub elewacji.
- Brak ograniczników przepięć w rozdzielnicy, mimo że dom ma wrażliwą elektronikę.
- Korozja i luźne połączenia, które nie są widoczne na pierwszy rzut oka, ale obniżają skuteczność całego układu.
Warto też uważać na rozwiązania reklamowane jako „lepsze niż klasyczny piorunochron”, jeśli nie są jasno opisane w projekcie i nie mają sensu w kontekście całego budynku. W ochronie odgromowej najważniejsza jest przewidywalność, a nie marketingowy skrót.
Jak podejść do tematu przy budowie lub remoncie
Jeśli dom dopiero powstaje albo dach przechodzi większy remont, to najlepszy moment na zaplanowanie ochrony. Wtedy łatwiej połączyć ją z konstrukcją dachu, instalacją elektryczną i ewentualną fotowoltaiką, zamiast później rozkuwać gotowe warstwy wykończeniowe.
- Sprawdź, czy projekt budynku przewiduje ochronę odgromową i czy wynika ona z oceny ryzyka.
- Ustal przebieg przewodów odprowadzających jeszcze przed zamknięciem elewacji i pokrycia dachu.
- Zapewnij połączenie z uziomem oraz kontrolę ciągłości całego układu po montażu.
- Dodaj ochronę przeciwprzepięciową w rozdzielnicy, zwłaszcza jeśli w domu działa dużo elektroniki.
- Po każdej większej zmianie na dachu, na przykład montażu PV, wymianie pokrycia lub dołożeniu anten, sprawdź, czy system nadal działa zgodnie z projektem.
To podejście zwykle daje lepszy efekt niż doraźne poprawki wykonywane „przy okazji”. Dobrze zaprojektowany system nie rzuca się w oczy, ale właśnie o to chodzi. Ma działać wtedy, gdy na zewnątrz liczą się sekundy, a w środku bezpieczeństwo domu i jego instalacji.
Najprościej rzecz ujmując, ochrona odgromowa nie polega na walce z piorunem, tylko na wyznaczeniu mu bezpiecznej drogi. Gdy cały układ jest spójny, budynek ma dużo większą szansę przetrwać burzę bez uszkodzeń konstrukcji i elektroniki. Przy domu jednorodzinnym to nie jest detal, ale jeden z elementów rozsądnego projektowania instalacji.
