Najważniejsze rzeczy do sprawdzenia przed betonowaniem
- Wymiary przekroju trzeba czytać z rysunku, bo kolejność 40 i 60 cm nie zawsze oznacza to samo.
- W domach jednorodzinnych często spotyka się układ z 4 prętami podłużnymi i strzemionami, ale to nie jest wzorzec uniwersalny.
- Otulina, narożniki i zakłady prętów mają większe znaczenie dla trwałości niż sama liczba elementów w koszu.
- Zbyt ciasne zbrojenie utrudnia wibrowanie betonu i może zostawić puste miejsca w przekroju.
- Jeśli projekt przewiduje dodatkowe pręty, zagęszczenie strzemion albo poszerzenie ławy, trzeba to wykonać bez skrótów.

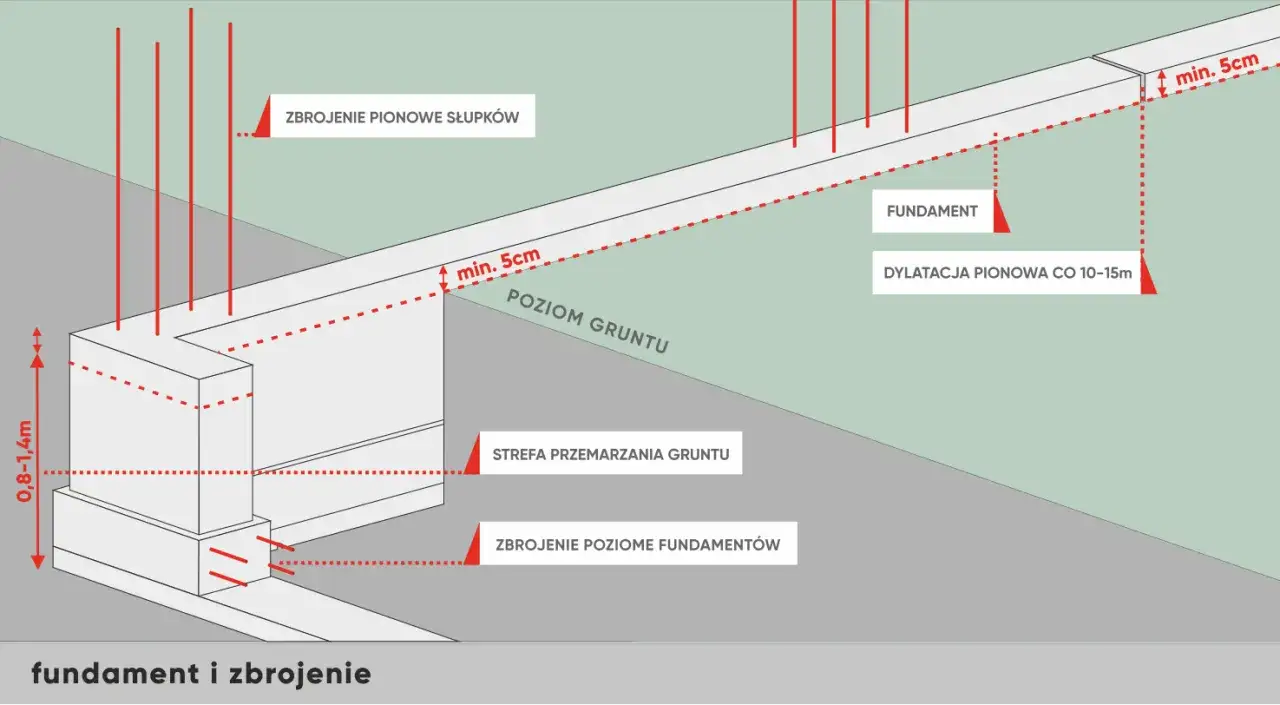

Co oznacza przekrój 40 x 60 cm i dlaczego to ważne
Sam zapis 40 x 60 cm mówi tylko o geometrii ławy, a nie o tym, jak ma być zbrojona. W praktyce jedna dokumentacja pokaże 40 cm wysokości i 60 cm szerokości, a inna zapisze to odwrotnie, dlatego przed pracą warto spojrzeć na rysunek, a nie zgadywać po samej nazwie. To ważne, bo od wymiaru przekroju zależy nie tylko ilość betonu i stali, ale też miejsce na otulinę, dystanse oraz bezpieczne ułożenie prętów.
Im większa ława, tym łatwiej zmieścić sensowny kosz zbrojeniowy, ale też tym większa pokusa, żeby robić wszystko „na oko”. To zły kierunek. Fundament pracuje pod obciążeniem domu, reaguje na nierównomierne osiadanie gruntu i na błędy wykonawcze, więc zbrojenie powinno wzmacniać ławę tam, gdzie rzeczywiście powstają naprężenia.
Jak wygląda typowy układ zbrojenia w praktyce
W typowych domach jednorodzinnych spotyka się układ oparty na prętach podłużnych połączonych strzemionami. Najczęściej są to cztery pręty żebrowane, zwykle o średnicy 12 mm, spięte strzemionami z pręta 6 albo 8 mm. W projektach bardziej obciążonych pojawiają się grubsze pręty, większa liczba prętów podłużnych albo gęstszy rozstaw strzemion.
Najwygodniej patrzeć na to jak na zestaw trzech elementów: pręty podłużne przenoszą zginanie, strzemiona trzymają kosz w ryzach i poprawiają współpracę całego układu, a otulina chroni stal przed wilgocią i uszkodzeniem przy betonowaniu. Jeśli jeden z tych elementów jest wykonany źle, fundament nadal wygląda „normalnie”, ale jego zachowanie pod obciążeniem już nie musi być poprawne.
| Element | Typowo spotykany zakres | Po co to się stosuje | Kiedy trzeba to zweryfikować |
|---|---|---|---|
| Pręty podłużne | Najczęściej 4 sztuki Ø12 mm | Przenoszą naprężenia powstające przy zginaniu ławy | Przy większych obciążeniach, słabszym gruncie lub szerszej ławie |
| Strzemiona | Ø6-8 mm, zwykle co 20-30 cm | Usztywniają kosz i utrzymują pręty w prawidłowym położeniu | W narożnikach, pod ścianami nośnymi i w miejscach koncentracji sił |
| Otulina | Najczęściej około 5 cm, zgodnie z projektem | Chroni stal przed korozją i zapewnia prawidłową pracę betonu ze stalą | Gdy ława leży bezpośrednio na gruncie albo projekt wymaga innej wartości |
| Zakłady i narożniki | Rozwiązanie dobierane do projektu i średnicy pręta | Zapewniają ciągłość zbrojenia w newralgicznych miejscach | Przy łączeniu odcinków i zmianie kierunku ławy |
Warto też pamiętać o praktycznym szczególe: przy otulinie rzędu 5 cm zewnętrzny wymiar strzemienia bywa wyraźnie mniejszy niż przekrój ławy. W przybliżeniu dla ławy 40 x 60 cm można mówić o koszu, który po odjęciu otuliny ma zewnętrznie około 30 x 50 cm, ale to nadal tylko punkt orientacyjny. Ostateczny wymiar wynika z projektu, średnicy strzemion i sposobu podparcia kosza.
Otulina i dystanse robią większą różnicę, niż wielu inwestorów zakłada
Nawet dobrze dobrane pręty nie spełnią swojej roli, jeśli zbrojenie będzie leżało zbyt nisko, dotykało szalunku albo zostało przypadkowo przesunięte przy betonowaniu. Dlatego pod zbrojenie stosuje się dystanse, najczęściej z tworzywa lub betonu, a nie kawałki cegły czy kamienia. Te „domowe” podkładki potrafią później pracować inaczej niż otaczający beton i tworzyć lokalne osłabienia.
Chudy beton pod ławą bardzo ułatwia utrzymanie równej otuliny i czystego podłoża, ale nie zwalnia z kontroli. Jeśli ława jest wykonywana bez warstwy podkładowej, trzeba jeszcze dokładniej pilnować wysokości kosza i położenia dystansów. W praktyce to właśnie na tym etapie najczęściej widać różnicę między solidnym wykonaniem a robieniem fundamentu „na szybko”.
- Nie podpieraj kosza na luźnych kamieniach ani resztkach pustaków.
- Nie pozwól, by stal leżała bezpośrednio na gruncie.
- Nie zagęszczaj betonu tak agresywnie, by przesunąć zbrojenie.
- Nie poprawiaj położenia prętów w trakcie zalewania, jeśli tracisz kontrolę nad otuliną.
Narożniki i łączenia wymagają więcej uwagi niż prosty odcinek
Na prostym odcinku ławy łatwo odnieść wrażenie, że wszystko jest pod kontrolą. Kłopot zaczyna się w narożnikach, przy połączeniach odcinków i tam, gdzie fundament musi współpracować ze ścianą wewnętrzną albo miejscem pod większe obciążenie. W tych punktach nie wystarczy po prostu „dociągnąć” dwóch prętów do siebie. Zbrojenie musi zachować ciągłość, a sposób łączenia powinien wynikać z projektu, nie z wygody wykonawcy.
W praktyce oznacza to zwykle odpowiednio wykonane zakłady, zagięcia albo dodatkowe elementy wzmacniające. W jednym z typowych projektów zakład na łączeniach i narożach podawany jest jako około 50 cm, ale to nadal przykład, nie uniwersalna reguła. Najgorszy błąd to sztywne złączenie prętów „na styk” albo skracanie ich tylko po to, żeby szybciej zamknąć kosz.
W narożnikach bardzo pomaga też zagęszczenie strzemion, bo właśnie tam pojawiają się duże lokalne siły. Jeśli projekt przewiduje dodatkowe dozbrojenie pod komin, słup lub fragment ściany o większym nacisku, nie wolno tego upraszczać. Taki detal robi różnicę między fundamentem, który pracuje przewidywalnie, a fundamentem, który po kilku sezonach pokazuje rysy w miejscach najbardziej obciążonych.
Kiedy standardowy schemat trzeba zmienić
Nie każda ława o przekroju 40 x 60 cm wymaga identycznego zbrojenia. Na grunty słabsze, nierównomiernie osiadające albo przy cięższych ścianach nośnych zwykle reaguje się większą ilością stali, inną średnicą prętów lub gęstszym rozstawem strzemion. Podobnie jest wtedy, gdy fundament ma pracować pod garażem, kominem, słupem albo w miejscu z lokalnie większym obciążeniem.
| Sytuacja | Co zwykle się zmienia | Dlaczego to ma znaczenie |
|---|---|---|
| Słabszy lub niejednorodny grunt | Więcej stali, gęstsze strzemiona, czasem szersza ława | Fundament lepiej znosi nierówne osiadanie |
| Cięższe ściany lub większe obciążenia punktowe | Dodatkowe pręty podłużne albo lokalne dozbrojenie | Obciążenie nie skupia się w jednym fragmencie przekroju |
| Narożniki i miejsca łączenia ław | Lepsze zakotwienie, odpowiednie zakłady, zagęszczenie strzemion | Zmniejsza ryzyko rys i rozwarstwień |
| Wykonanie bez chudego betonu | Więcej kontroli dystansów i wysokości kosza | Łatwiej utrzymać właściwą otulinę |
To właśnie dlatego gotowy schemat z internetu warto traktować jako punkt odniesienia, a nie gotową receptę. Projekt konstrukcyjny zawsze ma pierwszeństwo, bo uwzględnia nośność gruntu, układ ścian, strefę przemarzania i rzeczywiste obciążenia budynku. Dobrze wykonany fundament nie jest „najmocniejszy z możliwych”, tylko dobrany rozsądnie do warunków.

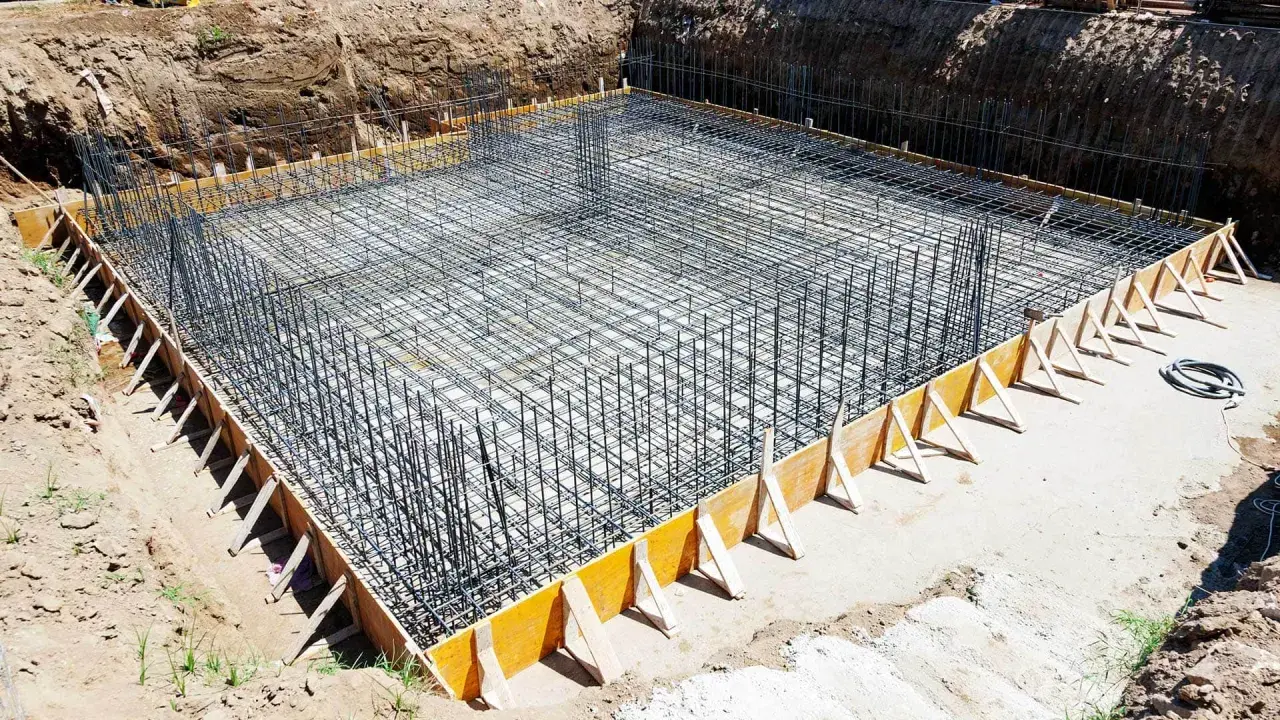

Kontrola przed betonowaniem pozwala uniknąć kosztownych poprawek
Zanim zamówisz beton, warto przejść przez prostą listę kontroli. To moment, w którym najłatwiej wyłapać błędy bez kosztownych przeróbek. Po zalaniu każda korekta staje się dużo trudniejsza, a czasem już niemożliwa.
- Sprawdź, czy kosz zgadza się z rysunkiem z projektu.
- Upewnij się, że dystanse trzymają otulinę na całej długości ławy.
- Skontroluj narożniki, zakłady i miejsca połączeń odcinków.
- Sprawdź, czy strzemiona są stabilnie związane i nie „chodzą” pod dłonią.
- Oceń, czy beton będzie można swobodnie zawibrować, bez ryzyka przesunięcia zbrojenia.
Jeśli cokolwiek budzi wątpliwości, lepiej zatrzymać pracę na etapie zbrojenia niż później walczyć z pęknięciami, odspojeniami otuliny albo poprawkami przy ścianach fundamentowych. W fundamentach liczy się nie efekt wizualny, tylko powtarzalna jakość wykonania w całym przekroju.
