Najważniejsze rzeczy, które trzeba odczytać z rysunku
- Nośność wynika z pracy całego układu: podwaliny, słupków, oczepu, nadproży i poszycia, a nie z jednego grubego elementu.
- Fundament i podwalina muszą być połączone tak, żeby nie powstał mostek termiczny ani problem z kotwieniem ściany.
- Warstwy przegrody trzeba czytać od środka do zewnątrz: paroizolacja, izolacja, poszycie, wiatroizolacja i elewacja.
- Drewno konstrukcyjne powinno być opisane jasno, najlepiej z klasą, przekrojem i wilgotnością, bo to wpływa na stabilność całej bryły.
- Dobry detal wykonawczy pokazuje otwory, nadproża, łączniki i rozstaw elementów, a nie tylko ogólny zarys ściany.

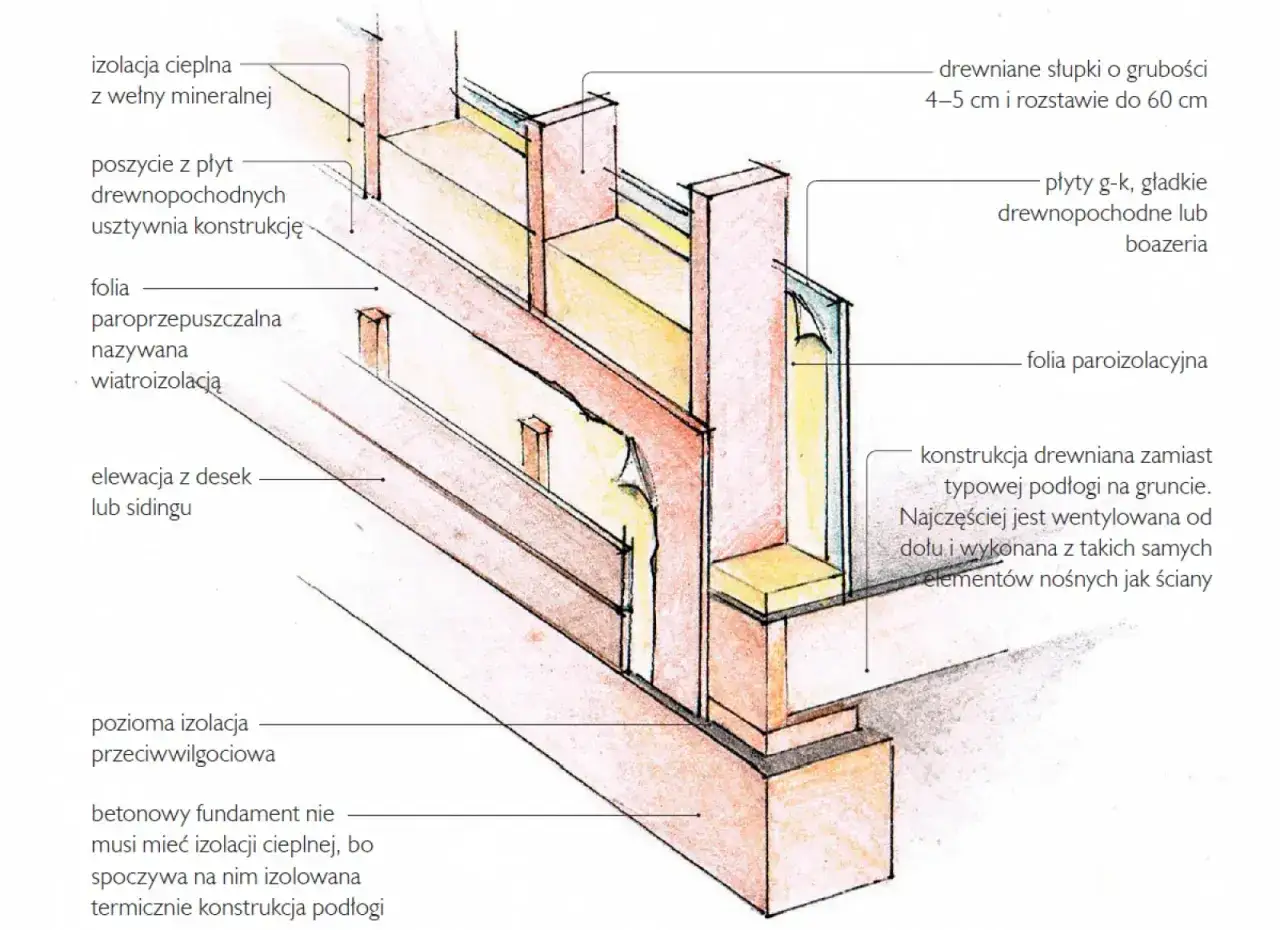

Jak czytać przekrój ściany bez zgadywania
Ja zaczynam od prostego pytania: co w tym rysunku naprawdę przenosi obciążenia, a co tylko zamyka przegrodę. W ścianie szkieletowej najważniejsza jest kolejność warstw i to, czy projekt pokazuje je w sposób ciągły, bez luk i „domyślania się” przez wykonawcę.
W praktyce przekrój powinien od razu odpowiadać na trzy sprawy: gdzie jest strona wewnętrzna, gdzie zewnętrzna i jak poprowadzono drogę obciążeń do fundamentu. Jeśli tego nie widać, rysunek jest ładny tylko na papierze.
| Element | Jaka jest jego rola | Co sprawdzić na rysunku |
|---|---|---|
| Podwalina | Stanowi dolne oparcie ściany i przekazuje obciążenia na fundament | Czy jest oddzielona izolacją od betonu i dobrze zakotwiona |
| Słupki | Tworzą pionowy szkielet ściany i niosą część ciężaru budynku | Czy mają podany przekrój, rozstaw i czy pokrywają się z osiami projektu |
| Oczep | Spinają górę ściany i rozprowadzają obciążenia z wyższych elementów | Czy ciągnie się bez przerw i czy łączy się poprawnie z nadprożami |
| Poszycie | Usztywnia ścianę i pomaga jej pracować jako tarcza | Czy podano typ płyty, grubość i sposób mocowania |
| Izolacja cieplna | Ogranicza straty ciepła i poprawia komfort użytkowania | Czy wypełnia całą przestrzeń między elementami bez pustek |
| Paroizolacja | Chroni warstwy przegrody przed wilgocią z wnętrza domu | Czy jest po stronie ciepłej i czy pokazano ciągłość przy połączeniach |
| Wiatroizolacja | Chroni izolację od zewnątrz przed przewiewaniem i zawilgoceniem | Czy nie została pomylona z paroizolacją |
| Nadproże | Przenosi obciążenia nad otworami okiennymi i drzwiowymi | Czy ma wyraźnie pokazany wymiar i podparcie boczne |
Jeśli taki przekrój nie pokazuje tych elementów jasno, to zwykle oznacza, że dokument trzeba dopracować przed zamówieniem materiałów. Dopiero wtedy ma sens przejść do miejsca, w którym cała ta konstrukcja naprawdę zaczyna pracować, czyli do fundamentu.
Fundament i podwalina muszą się zgrywać co do milimetra
W domach szkieletowych fundament nie jest tylko „bazą” pod ściany. To jeden z najważniejszych detali całego projektu, bo właśnie tam łatwo o mostek termiczny, przekoszenie osi albo źle rozstawione kotwy. Ja zawsze patrzę na ten fragment bardzo krytycznie, bo błędy na styku drewna i betonu są później najdroższe do naprawy.
Najczęściej spotkasz dwa rozwiązania: płytę fundamentową albo ławy fundamentowe z dobrze dopracowanym detalem izolacyjnym. Płyta ma przewagę tam, gdzie zależy nam na prostym posadowieniu i dobrej ciągłości izolacji, a ławy bywają wybierane wtedy, gdy projekt i warunki gruntowe są do nich dobrze dopasowane.
| Rozwiązanie | Dlaczego bywa wybierane | Na co trzeba uważać |
|---|---|---|
| Płyta fundamentowa | Łatwiej utrzymać ciągłość izolacji i ograniczyć mostki termiczne od gruntu | Trzeba bardzo dokładnie rozrysować kotwy, przepusty instalacyjne i krawędzie izolacji |
| Ławy fundamentowe | To rozwiązanie dobrze znane wielu wykonawcom i łatwe do przewidzenia w prostych projektach | Styk ściany z fundamentem wymaga większej precyzji, bo łatwiej o zimny fragment przy podwalinie |
W praktyce ważne jest też tempo prac. Sama płyta i jej dojrzewanie zajmują zwykle kilka tygodni, więc harmonogram nie kończy się na wylaniu betonu. Montaż szkieletu można zacząć dopiero wtedy, gdy geometria, poziomy i miejsca kotwienia są pewne, bo późniejsze poprawki niszczą sens prefabrykacji.
Gdy fundament jest już rozpisany bez wątpliwości, można spokojnie przejść do samej ściany i sprawdzić, co faktycznie odpowiada za jej nośność.
Co naprawdę przenosi obciążenia w ścianie nośnej
W lekkiej konstrukcji drewnianej nośność nie bierze się z jednego „grubego bala”. Pracuje cały układ: podwalina, słupki, oczep, nadproża, stężenia i poszycie. W dobrze zaprojektowanych domach spotyka się drewno klasy C24, czterostronnie strugane i suszone komorowo do wilgotności maksymalnie około 18 procent, bo taki materiał jest bardziej stabilny wymiarowo i mniej podatny na późniejsze paczenie.
Warto też pamiętać, że w polskich projektach często stosuje się układ platformowy. Każda kondygnacja tworzy wtedy osobną „platformę” roboczą, zamiast ciągłego szkieletu prowadzonego przez kilka pięter. To rozwiązanie jest prostsze do wykonania i czytelniejsze na rysunku, dlatego właśnie je zwykle preferuję, gdy analizuję dokumentację domu jednorodzinnego.
| Element nośny | Po co jest | Typowy błąd |
|---|---|---|
| Podwalina | Przyjmuje ścianę od dołu i przekazuje obciążenia dalej | Brak wyraźnego oddzielenia od betonu i brak ciągłości izolacji |
| Słupki | Niosą pionowe obciążenia i porządkują moduł ściany | Niepodany rozstaw albo mieszanie różnych przekrojów bez uzasadnienia |
| Oczep | Spinają górę ściany i rozprowadzają siły z dachu lub stropu | Przerwy w ciągłości albo brak czytelnego połączenia z innymi elementami |
| Nadproże | Przenosi obciążenia nad otworem | Zbyt mało informacji o podparciu i wzmocnieniach przy oknach |
| Stężenia | Usztywniają ścianę i ograniczają jej „pracę” na boki | Brak pokazania ich w projekcie lub traktowanie ich jak dodatku zamiast elementu konstrukcyjnego |
| Poszycie | Pomaga ścianie działać jak tarcza usztywniająca | Niejasny typ płyty albo brak informacji o mocowaniu |
Jeżeli na przekroju nie ma jasnego nadproża nad otworem, nie ma też sensownego opisu połączeń słupków z oczepem, to projekt jest jeszcze niedomknięty. I właśnie wtedy najczęściej zaczynają się błędy, których można było uniknąć na etapie rysunku.
Najczęstsze błędy, które psują projekt i budowę
Najgorsze błędy w technologii szkieletowej są zwykle mało widowiskowe. Na papierze wyglądają niewinnie, ale po zamknięciu ściany zamieniają się w wilgoć, skrzypienie, pękanie płyt albo niepotrzebne straty ciepła. Ja najczęściej widzę te same problemy, tylko w różnych wariantach.
- Brak ciągłości osi konstrukcyjnych - słupki nie pokrywają się z podporami lub strefami obciążenia, więc konstrukcja zaczyna pracować nie tak, jak powinna.
- Pomylenie paroizolacji z wiatroizolacją - warstwy zostają odwrócone albo przerwane, przez co wilgoć trafia tam, gdzie nie powinna.
- Zbyt mało stężeń - ściana jest teoretycznie kompletna, ale w praktyce traci sztywność i łatwiej ją zdeformować podczas montażu.
- Nieopisane łączenia - bez danych o łącznikach, gwoździach i kotwach wykonawca musi zgadywać albo samodzielnie dobierać rozwiązanie.
- Brak detali przy otworach - okno, drzwi lub większe przeszklenie wymaga wzmocnień, które muszą być pokazane przed budową, a nie dopiero na placu.
- Zbyt ogólny rysunek instalacyjny - późniejsze wiercenie i prowadzenie przewodów potrafi osłabić elementy nośne, jeśli nie przewidziano tego wcześniej.
W praktyce największy koszt generuje nie sama pomyłka, ale konieczność jej odkrycia wtedy, gdy ściana jest już częściowo zamknięta. Dlatego po błędach zawsze wracam do pytania: czy ten rysunek da się zamienić w jednoznaczny zakres robót?
Co powinien zawierać dobry rysunek wykonawczy przed zamówieniem materiałów
Ja zamykam analizę dopiero wtedy, gdy z rysunku można wyciągnąć pełny zakres zamówienia i montażu. Bez tego łatwo kupić zły przekrój drewna, za mało łączników albo płyty, które nie pasują do modułu konstrukcji. Im szybciej to wychwycisz, tym mniej niespodzianek pojawi się na budowie.
- Skalę i przekroje - rysunek powinien być czytelny zarówno dla projektanta, jak i dla ekipy montażowej.
- Osiowanie - musisz wiedzieć, gdzie biegną osie ścian, słupków, otworów i podpór.
- Przekroje elementów drewnianych - podwalina, słupki, oczepy, nadproża i belki stropowe nie mogą być opisane ogólnikowo.
- Rozstaw modułu - odległości słupków i belek trzeba podać jasno, bo od nich zależy poszycie i izolacja.
- Warstwy przegrody - od środka do zewnątrz, z opisem materiału i grubości.
- Połączenie z fundamentem - kotwy, podkładki, izolacja przeciwwilgociowa i sposób oparcia podwaliny.
- Połączenie ze stropem i dachem - tu najczęściej pojawiają się miejsca największych obciążeń.
- Łączniki i mocowania - gwoździe, wkręty, kątowniki, taśmy, wieszaki i ich rozstaw.
- Otwarcia i wzmocnienia - nadproża, słupki podokienne, słupki krańcowe i elementy usztywniające.
- Przebicia instalacyjne - przewody, kanały i przejścia przez przegrodę trzeba przewidzieć wcześniej.
Jeśli projekt obejmuje też strop drewniany, warto sprawdzić jego rozstaw i sposób oparcia na ścianach nośnych, bo to bezpośrednio wpływa na akustykę i pracę całego budynku. Dobrze rozrysowany szkielet oszczędza czas, pieniądze i nerwy, a przede wszystkim pozwala zbudować dom, który nie wymaga poprawek tuż po zamknięciu ścian.
Najlepszy rysunek konstrukcji to taki, po którym wykonawca nie musi niczego dopowiadać. Gdy fundament, ściany, strop i warstwy izolacyjne są pokazane precyzyjnie, dom szkieletowy staje się po prostu przewidywalny w budowie i bezpieczny w użytkowaniu.
