Najważniejsze są projekt, otulina i ciągłość zbrojenia
- Stal dobiera projekt, a nie przyzwyczajenie ekipy, bo znaczenie mają grunt, obciążenie i geometria budynku.
- Najczęstsze błędy dotyczą nie samej ilości stali, lecz złej otuliny, źle zrobionych naroży i braku dystansów.
- W domach jednorodzinnych często spotyka się stal żebrowaną B500B oraz drobniejsze strzemiona, ale zakres zawsze wynika z obliczeń.
- Kosz zbrojeniowy musi być stabilny przed betonowaniem i nie może leżeć bezpośrednio na gruncie.
- Na załamaniach ścian i połączeniach ław liczy się ciągłość prętów oraz poprawna długość zakładów.
- Jeśli grunt jest słaby, budynek cięższy albo układ fundamentów nieregularny, prosty schemat z budowy może nie wystarczyć.
Po co wzmacnia się ławy fundamentowe
Beton bardzo dobrze przenosi ściskanie, ale znacznie gorzej radzi sobie z rozciąganiem. Właśnie dlatego w ławach stosuje się stal, która przejmuje część naprężeń i ogranicza rysy powstające przy pracy gruntu, skurczu mieszanki i niewielkich różnicach osiadania. Stal nie zastępuje betonu, tylko uzupełnia jego pracę tam, gdzie sam beton nie byłby wystarczająco odporny.
W fundamentach bezpośrednich ta współpraca ma duże znaczenie, bo obciążenie z budynku przechodzi do gruntu przez stosunkowo niewielką powierzchnię. Jeżeli podłoże ma zmienną nośność, a ściany przenoszą duże obciążenia liniowe, w ławie mogą pojawiać się lokalne strefy zginania. Dobrze zaprojektowane zbrojenie ogranicza wtedy ryzyko uszkodzeń, które nie zawsze są widoczne od razu, ale z czasem potrafią przerodzić się w poważniejszy problem.
Jak wygląda typowy układ prętów w domu jednorodzinnym
W praktyce układ zbrojenia zależy od szerokości ławy, wysokości konstrukcji, nośności gruntu i układu ścian nośnych. W prostych realizacjach spotyka się zbrojenie podłużne wsparte strzemionami, a w bardziej wymagających przypadkach dodatkowe pręty w górnej strefie lub lokalne dozbrojenia przy narożach i pod ścianami o większym obciążeniu. Najważniejsze nie jest jednak to, ile prętów „widać na oko”, tylko czy cały kosz pracuje zgodnie z projektem.
| Element | Rola w konstrukcji | Na co uważać |
|---|---|---|
| Pręty podłużne | Przenoszą rozciąganie i część zginania wzdłuż ławy | Muszą mieć średnicę i liczbę zgodną z projektem, a nie dobraną „na zapas” |
| Strzemiona | Utrzymują geometrię kosza i stabilizują pracę prętów głównych | Zbyt duży rozstaw osłabia układ i utrudnia utrzymanie otuliny |
| Dystanse i podkładki | Zapewniają odpowiednią otulinę betonu | Nie mogą się zapadać w gruncie ani przesuwać przy układaniu mieszanki |
| Zakłady i gięcia | Utrzymują ciągłość zbrojenia na łączeniach i załamaniach | To miejsce, w którym najłatwiej popełnić błąd wykonawczy |
W domach jednorodzinnych często spotyka się pręty główne o średnicy około 12-16 mm i strzemiona z prętów 6-8 mm, ale to tylko zakres orientacyjny. Ostateczny dobór zależy od obliczeń, a nie od tego, co zwykle robi się „w okolicy”.
Otulina i ustawienie w wykopie robią większą różnicę niż sama średnica prętów
Otulina to warstwa betonu, która oddziela stal od gruntu i środowiska zewnętrznego. Jej zadaniem jest ochrona zbrojenia przed korozją, zapewnienie przyczepności i utrzymanie odpowiedniej pracy elementu w czasie. W ławach fundamentowych otulina jest zwykle większa niż w elementach nadziemia, bo fundament pracuje w trudniejszych warunkach wilgotnościowych i bezpośredniego kontaktu z gruntem.

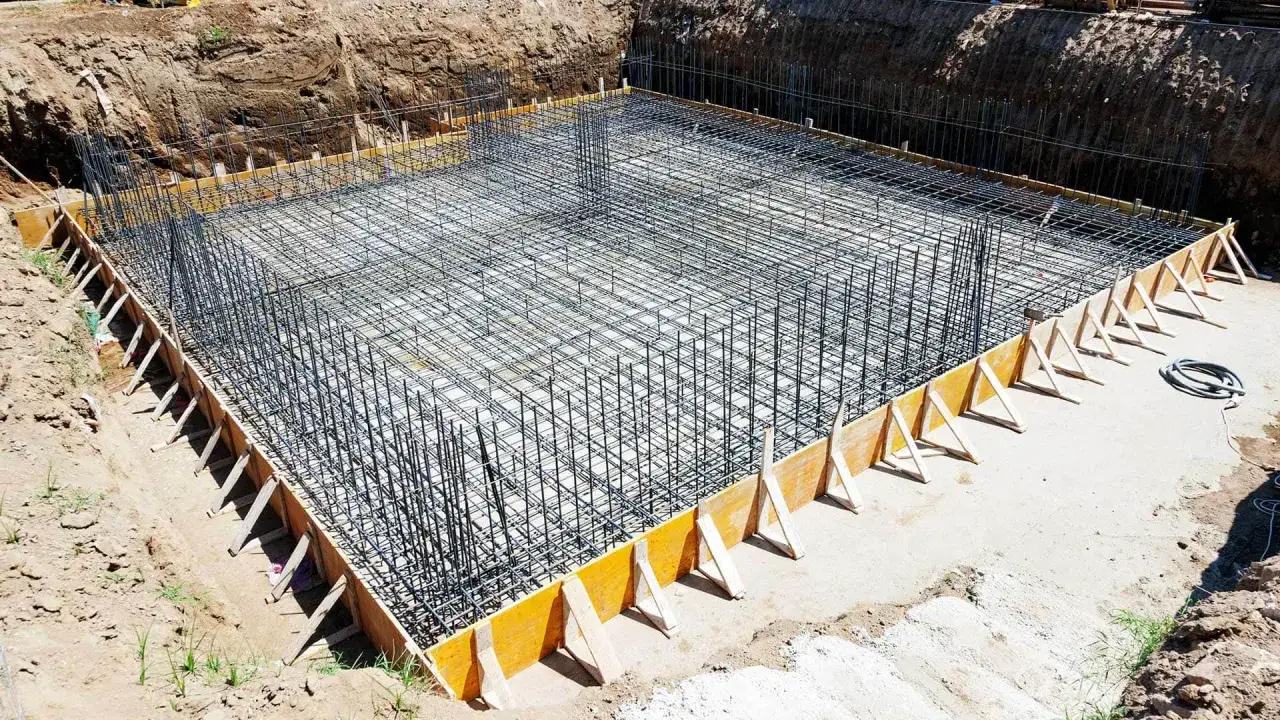

Na budowie nie można jej zostawiać przypadkowi. Kosz powinien stać na dystansach systemowych, a nie na kamieniach, cegłach czy kawałkach pustaka. Taki „podkład z tego, co było pod ręką” szybko się przesuwa, zapada albo pęka, przez co stal ląduje zbyt blisko gruntu i traci zabezpieczenie. To jeden z tych błędów, które na etapie robót wyglądają niegroźnie, a później potrafią bardzo drogo wyjść w eksploatacji.
Równie ważna jest sztywność całego kosza. Jeśli podczas przejścia po wykopie pręty się rozjeżdżają, strzemiona zmieniają położenie albo zbrojenie „siada”, to znak, że przed betonowaniem trzeba je poprawić. W przeciwnym razie mieszanka zaleje układ w niekontrolowanej pozycji i rzeczywista otulina będzie inna niż ta, która wynikała z projektu.
Strzemiona, naroża i zakłady decydują o ciągłości konstrukcji
Strzemiona nie są dodatkiem drugorzędnym. Utrzymują rozstaw prętów, stabilizują kosz i pomagają zachować projektowaną geometrię podczas transportu, wiązania i betonowania. W praktyce właśnie one sprawiają, że zbrojenie nie rozpada się pod naciskiem mieszanki oraz wibracji. Gdy ich rozmieszczenie jest zbyt rzadkie albo przypadkowe, cała konstrukcja traci precyzję, nawet jeśli same pręty główne zostały dobrane poprawnie.
Naroża
Załamania ław to miejsca szczególnie wrażliwe. Pręty nie powinny kończyć się tam „na styk”, bo taki detal osłabia ciągłość i zwiększa ryzyko rys. W narożach stosuje się rozwiązania przewidziane w projekcie: odpowiednio wygięte pręty, zakłady lub lokalne dozbrojenie. Każdy z tych wariantów ma sens tylko wtedy, gdy odpowiada geometrii ławy i rzeczywistym obciążeniom budynku.
Przeczytaj również: Jaki beton na strop - Jak wybrać właściwą klasę i uniknąć błędów?
Zakłady
Zakład to miejsce połączenia prętów na długości, a nie punkt, który można skrócić „żeby było szybciej”. Długość zakładu zależy od średnicy stali, klasy betonu i warunków pracy elementu. Najgorszym pomysłem jest robienie wszystkich połączeń w jednym przekroju albo upychanie ich dokładnie w strefie największych naprężeń. Lepiej rozłożyć je zgodnie z dokumentacją i zachować porządek w całym przebiegu ławy.
Na tej samej zasadzie trzeba patrzeć na połączenia z innymi elementami konstrukcji. Jeżeli ława współpracuje ze ścianą fundamentową, słupem albo lokalnym wzmocnieniem pod cięższą ścianą nośną, to sposób prowadzenia zbrojenia powinien uwzględniać te strefy już na etapie wiązania kosza, a nie dopiero przy betonowaniu.

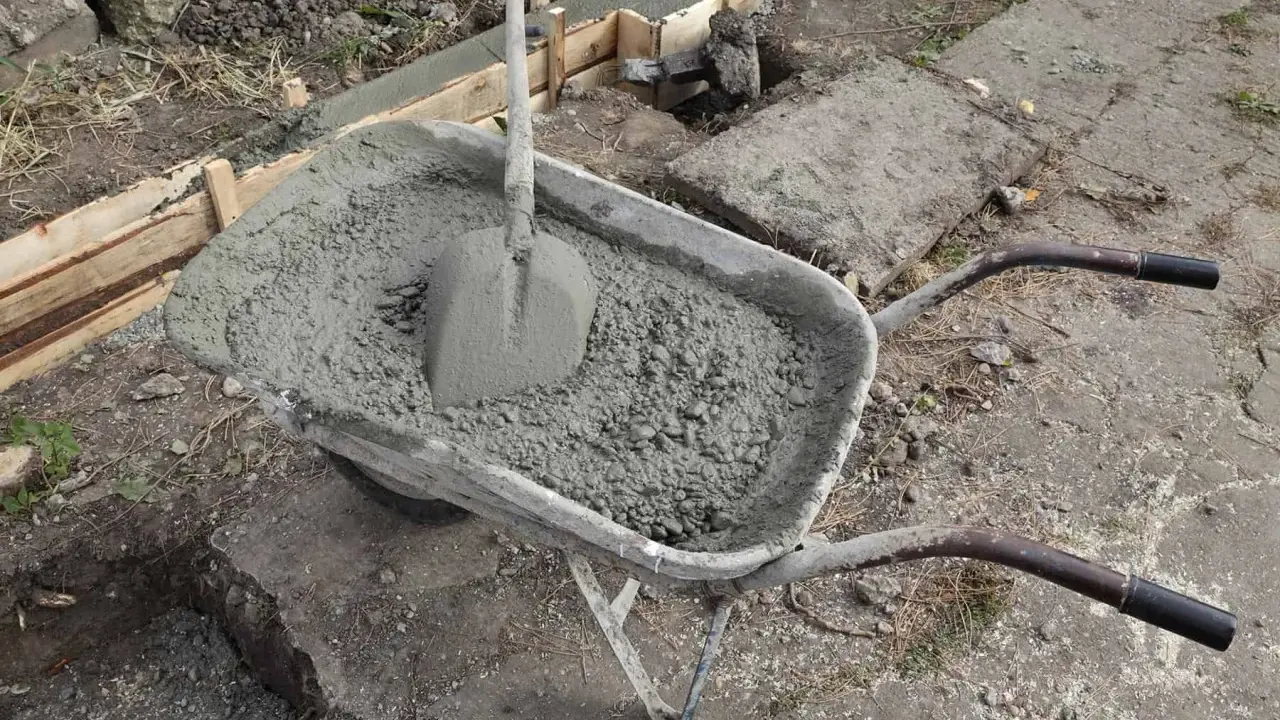

Co sprawdzić przed betonowaniem
Przed zalaniem ławy warto przejść przez prostą, ale konkretną kontrolę. Na tym etapie poprawki są jeszcze możliwe, a po wlaniu betonu większość błędów staje się bardzo kosztowna albo wręcz nie do naprawienia bez kucia.
- Porównaj układ z projektem. Liczba prętów, średnice, miejsca zakładów i rozmieszczenie strzemion powinny zgadzać się z dokumentacją.
- Sprawdź otulinę. Kosz musi stać na dystansach i nie może dotykać gruntu ani prowizorycznych podkładek.
- Skontroluj naroża. W załamaniach nie powinno być przypadkowych przerw, cięć ani „napraw” wykonanych na szybko.
- Oceń sztywność kosza. Konstrukcja ma wytrzymać chodzenie po wykopie, wibrację i napór mieszanki bez przesuwania się.
- Upewnij się, że instalacje są przewidziane z wyprzedzeniem. Przepusty i uziom fundamentowy lepiej uwzględnić przed betonowaniem niż przerabiać później.
- Usuń wszystko, co przeszkadza w poprawnym otoczeniu stali betonem. Luźna ziemia, grudy i przypadkowe odpady utrudniają uzyskanie właściwej otuliny i zagęszczenia mieszanki.
Kiedy prosty układ nie wystarcza i potrzebny jest mocniejszy projekt
Nie każda ława może być traktowana tak samo. Gdy grunt jest słabszy lub niejednorodny, budynek ma większe obciążenia, a układ ścian fundamentowych jest nieregularny, zwykły schemat z budowy przestaje wystarczać. W takich sytuacjach liczy się nie tylko ilość stali, ale też to, gdzie dokładnie pracuje konstrukcja i jak rozkładają się siły w narożach, pod ścianami nośnymi oraz przy zmianach szerokości ławy.
To właśnie dlatego dokładanie prętów „na wyczucie” zwykle nie pomaga. Bez obliczeń można łatwo wzmocnić niewłaściwe miejsce i jednocześnie osłabić inne, bo zagęszczenie stali utrudni prawidłowe ułożenie betonu. Lepszym rozwiązaniem jest projekt dopasowany do geotechniki, obciążeń i sposobu posadowienia niż improwizacja na placu budowy.
Jeżeli fundament ma pracować pod cięższą ścianą, garażem, fragmentem budynku na skarpie albo w strefie z ryzykiem nierównego osiadania, potrzebna jest większa dyscyplina wykonawcza. Wtedy zbrojenie przestaje być prostym koszem z kilku prętów, a staje się elementem, który musi dokładnie współpracować z całą konstrukcją domu.
