Dobrze zaprojektowane i wykonane słupy betonowe konstrukcyjne decydują o tym, czy strop, dach i ściany będą pracować bez nadmiernych rys i odkształceń. W praktyce liczy się nie tylko sam przekrój słupa, ale też zbrojenie, otulina, połączenie z fundamentem oraz jakość betonowania. Poniżej znajdziesz uporządkowane, praktyczne wyjaśnienie tego, na co naprawdę zwraca się uwagę przy projektowaniu i wykonywaniu takich elementów nośnych.
Najważniejsze decyzje zapadają na etapie projektu i zbrojenia, nie przy samym betonowaniu
- Nośność słupa zależy nie tylko od klasy betonu, ale też od smukłości, mimośrodu obciążenia i układu stali.
- W słupie musi pracować cały układ: beton przenosi ściskanie, a zbrojenie stabilizuje element i ogranicza wyboczenie prętów.
- Otulina i strzemiona mają znaczenie dla trwałości, odporności na korozję i pożar.
- Połączenie z fundamentem jest newralgiczne, bo właśnie tam punktowe obciążenie schodzi do gruntu.
- Większość problemów bierze się z błędów wykonawczych: przesuniętego zbrojenia, złej otuliny, zbyt rzadkich strzemion i słabego zagęszczenia betonu.
- Przy przebudowie domu lub wstawianiu nowego słupa zawsze potrzebna jest analiza konstruktora, a nie decyzja „na oko”.
Kiedy słup żelbetowy jest lepszy niż ściana nośna
Słup żelbetowy ma sens wszędzie tam, gdzie chcesz przenieść obciążenia przy możliwie otwartej przestrzeni. Sprawdza się w salonach z dużymi przeszkleniami, przy szerokich otworach, w domach z układem open space, ale też w rozbudowach i przebudowach, gdy ściana nośna przeszkadza w nowym układzie funkcjonalnym.
To rozwiązanie jest wygodne, ale nie „lżejsze” konstrukcyjnie od ściany. Słup zbiera obciążenie z belek, płyt lub wieńców i przekazuje je do fundamentu jako siłę skupioną. Dlatego jego wymiar, zbrojenie i posadowienie trzeba sprawdzić dokładniej niż w przypadku zwykłego elementu osłonowego.
| Rozwiązanie | Co daje | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Słup żelbetowy | Więcej swobody w układzie pomieszczeń i większe rozpiętości między podporami | Wymaga dobrego projektu i starannego wykonania | Gdy potrzebujesz otwartej przestrzeni albo przenosisz obciążenia punktowo |
| Ściana nośna | Rozprowadza obciążenia na większej długości | Ogranicza aranżację i rozmieszczenie otworów | Gdy układ pomieszczeń nie wymaga dużej elastyczności |
| Prefabrykowany słup | Krótki czas montażu i powtarzalna jakość elementu | Wymaga dobrych połączeń i logistyki transportu | Przy powtarzalnych układach i dobrze przygotowanej budowie |
W domach jednorodzinnych najczęściej wygrywa monolit, bo łatwiej dopasować go do indywidualnej geometrii budynku. Prefabrykat ma przewagę wtedy, gdy powtarzalność i tempo prac są ważniejsze niż elastyczność detalu.
Co naprawdę decyduje o nośności słupa
Wielu inwestorów zaczyna od pytania o klasę betonu, a to tylko jeden z elementów układanki. O nośności decyduje przede wszystkim to, jak słup pracuje pod obciążeniem: czy jest krótki i masywny, czy smukły, czy działa osiowo, czy z mimośrodem, oraz jakie siły przekazują na niego belki, stropy i dach.
W praktyce projektant bierze pod uwagę kilka rzeczy naraz:
- przekrój słupa i jego smukłość,
- rodzaj obciążeń stałych i zmiennych,
- mimośrodowość, czyli to, że siła zwykle nie przechodzi idealnie przez środek przekroju,
- warunki podparcia i długość wyboczeniową,
- zbrojenie podłużne oraz poprzeczne,
- jakość betonu, zagęszczenia i pielęgnacji.
W słupach smukłych pojawia się dodatkowy problem: nawet niewielkie odchylenie lub ugięcie może zwiększać momenty zginające. Dlatego w praktyce nie wystarcza proste założenie, że „grubszy słup zniesie więcej”. Czasem większą różnicę robi poprawne usztywnienie układu i sensownie dobrane zbrojenie niż samo zwiększanie wymiarów przekroju.
W obliczeniach stosowanych obecnie do takich elementów uwzględnia się także efekty II rzędu, czyli wpływ odkształceń na wzrost momentów. To właśnie dlatego słup, który wygląda „porządnie” na rysunku, może w rzeczywistości wymagać bardziej rozbudowanego zbrojenia albo innego podparcia, jeśli jest wysoki i mocno obciążony.
Jak powinien być ułożony szkielet zbrojenia
W słupie nie chodzi o przypadkowo włożone pręty, tylko o układ, który utrzyma beton we właściwej geometrii i przejmie część naprężeń. Najważniejsze jest zbrojenie podłużne, czyli pręty biegnące pionowo, oraz zbrojenie poprzeczne w postaci strzemion lub spinek.
W praktyce przyjmuje się, że w każdym narożu powinien znaleźć się pręt, a pozostałe rozkłada się równomiernie na obwodzie przekroju. To nie jest detal estetyczny. Taki układ poprawia współpracę betonu i stali, ułatwia zakotwienie i ogranicza ryzyko wyboczenia pojedynczych prętów.
Strzemiona pełnią kilka funkcji jednocześnie. Spinają kosz, utrzymują pręty podłużne w odpowiednim położeniu, zabezpieczają je przed wyboczeniem i pomagają utrzymać przekrój w czasie betonowania. Gdy są rozmieszczone zbyt rzadko, słup traci stabilność jeszcze zanim zacznie pracować zgodnie z założeniami projektu.
- Pręty podłużne muszą być rozmieszczone równomiernie, a nie „upchane” po jednej stronie przekroju.
- Strzemiona powinny być gęstsze w strefach węzłów, zakładów i zmian przekroju.
- Otulina musi być zachowana dookoła całego kosza zbrojeniowego, także przy narożach.
- Pręty nie mogą dotykać deskowania ani przemieszczać się podczas betonowania.
- Połączenia na zakład wymagają szczególnej uwagi, bo to właśnie tam zbrojenie jest najbardziej wrażliwe na błędy montażowe.
W dobrej praktyce nie liczy się wyłącznie liczba prętów, ale też ich średnica, rozmieszczenie i sposób połączenia. Za mała średnica albo nieprzemyślany rozstaw strzemion może dać element, który formalnie „jest zbrojony”, ale konstrukcyjnie działa słabo.

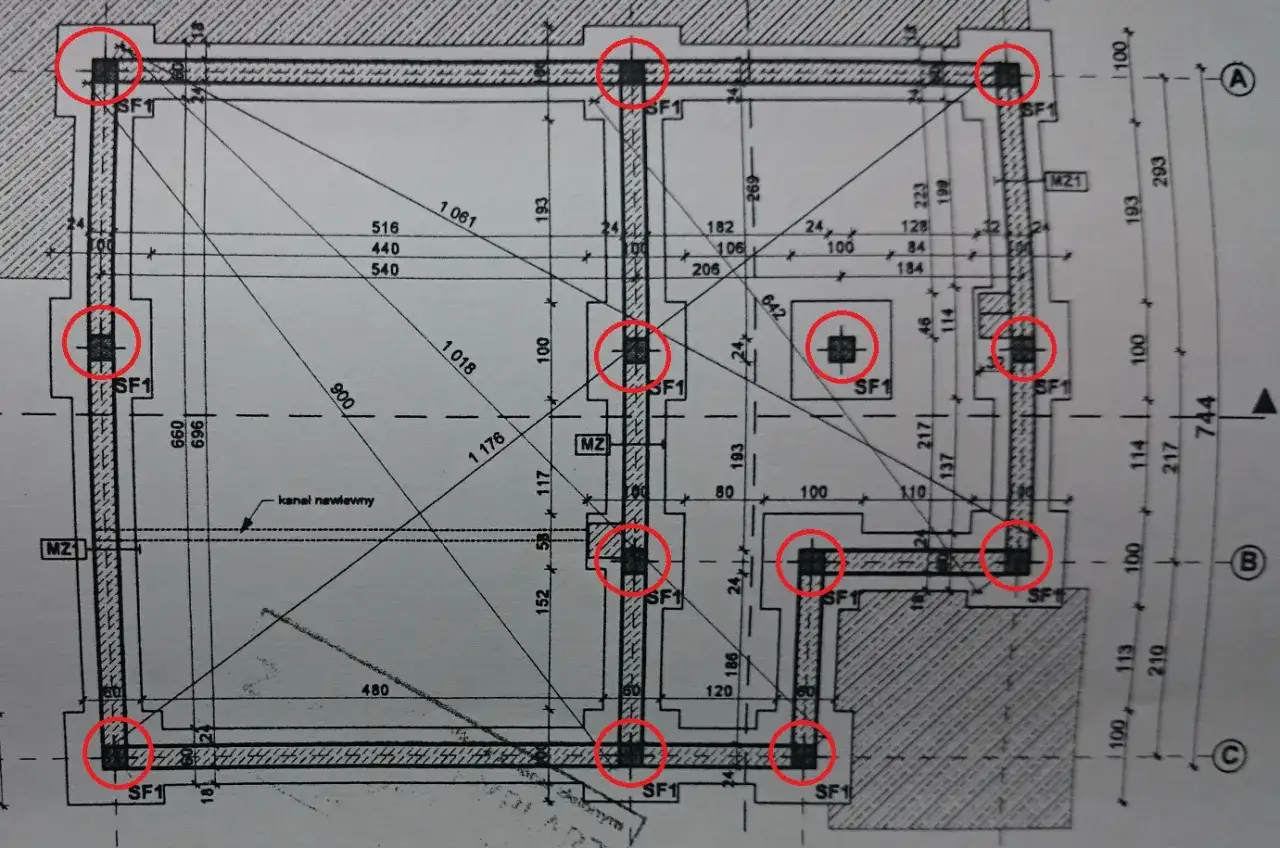

Połączenie ze stopą fundamentową i stropem wymaga największej dokładności
Węzeł przy fundamencie to miejsce, gdzie teoria najczęściej zderza się z błędami wykonawczymi. Z fundamentu wyprowadza się pręty kontaktowe, które łączy się ze zbrojeniem słupa. To połączenie musi być przemyślane jeszcze przed betonowaniem stopy, bo później nie da się go już poprawić bez ingerencji w konstrukcję.
Połączenie z elementem górnym, na przykład z belką lub stropem, także wymaga ciągłości zbrojenia i poprawnego zakotwienia. Nie wystarczy, że słup „stoi pod stropem”. Musi jeszcze skutecznie przekazać siły do góry i na boki, bez lokalnego rozrywania betonu czy nadmiernych zarysowań.
| Obszar | Co sprawdzić | Dlaczego to ważne |
|---|---|---|
| Stopa fundamentowa | Położenie prętów startowych, długość zakotwienia, otulina | To miejsce przejęcia obciążeń skupionych i początek pracy całego słupa |
| Trzon słupa | Prostoliniowość, pozycja kosza, rozstaw strzemion | Od tego zależy stateczność i rzeczywisty przekrój pracujący |
| Węzeł ze stropem lub belką | Zakotwienie prętów, zagęszczenie zbrojenia poprzecznego | To strefa największych koncentracji sił i ryzyka zarysowań |
Jeśli nowy słup ma pojawić się w istniejącym budynku, fundament pod niego często wymaga osobnego sprawdzenia albo wzmocnienia. Taki element nie może być traktowany jako drobna zmiana aranżacyjna, bo zmienia drogę przepływu sił w całym obiekcie.

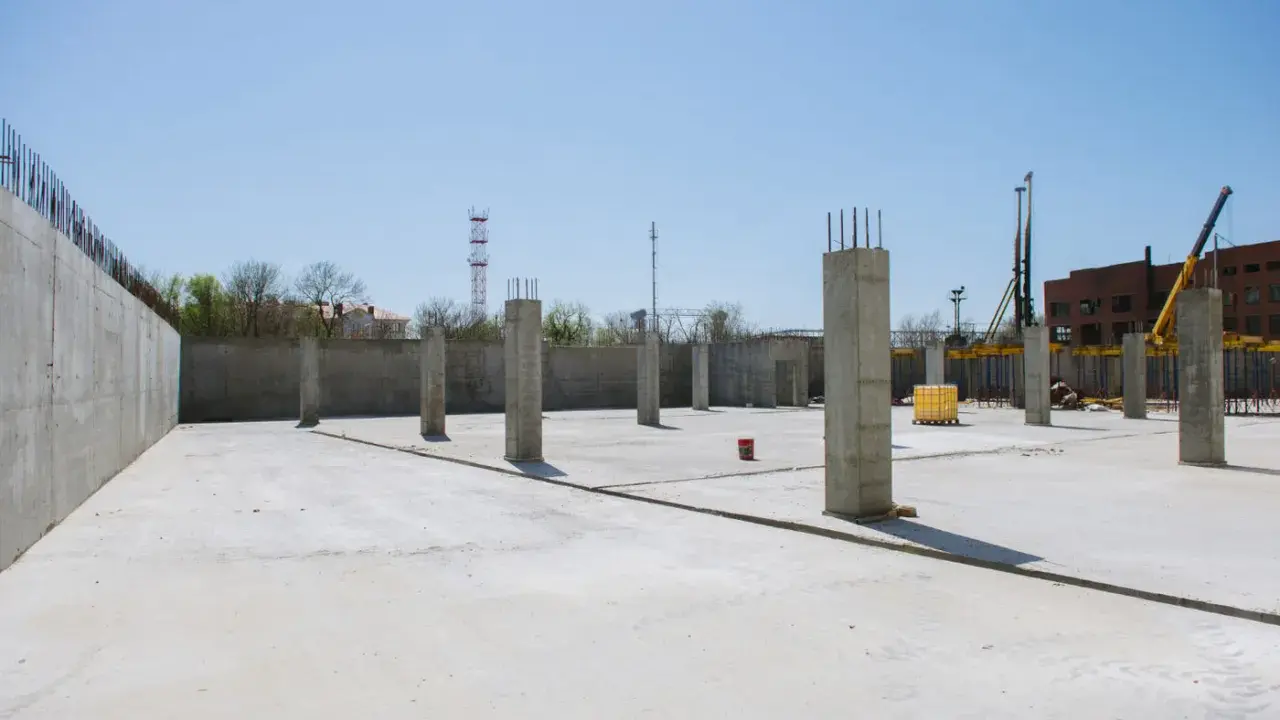

Jak przebiega poprawne wykonanie na budowie
Dobry słup zaczyna się od czytelnego projektu i tyczenia osi, a nie od samego wiązania stali. Dopiero później ma sens montaż kosza, ustawienie dystansów, kontrola otuliny i przygotowanie deskowania. Na końcu przychodzi betonowanie, które powinno być wykonane tak, aby nie rozsunąć zbrojenia ani nie zostawić pustek.
- Sprawdzenie projektu i osi - zanim pojawi się zbrojenie, trzeba upewnić się, że słup stoi dokładnie tam, gdzie zakłada konstrukcja.
- Montaż kosza - pręty podłużne i strzemiona muszą tworzyć stabilny szkielet, który nie „pracuje” pod własnym ciężarem.
- Dystansowanie - podkładki dystansowe utrzymują otulinę i zapobiegają dosunięciu stali do szalunku.
- Kontrola przed betonowaniem - sprawdza się średnice, położenie prętów, zakłady, zakotwienia i czystość deskowania.
- Betonowanie i zagęszczanie - beton trzeba układać warstwami i dobrze zagęścić, aby nie powstały rakowiny.
- Pielęgnacja - świeży beton musi być chroniony przed zbyt szybkim wysychaniem, bo inaczej spada trwałość i rośnie ryzyko rys skurczowych.
Warto pilnować też tempa robót. Słup nie powinien być betonowany „na pół” bez planu, bo przy takich elementach źle wykonane przerwy robocze łatwo zamieniają się w słabe miejsce konstrukcji. To samo dotyczy zbyt wczesnego rozszalowania.
Najczęstsze błędy i ich skutki
Większość problemów w słupach nie wynika z samej koncepcji, tylko z niedokładności na budowie. Z zewnątrz wszystko może wyglądać poprawnie, a dopiero po czasie wychodzą rysy, odspojenia otuliny albo lokalne zgniecenia betonu.
| Błąd | Co może się stać | Jak temu zapobiec |
|---|---|---|
| Zbyt mała otulina | Korozja stali, osłabienie trwałości, problemy przy pożarze | Stosować dystanse i kontrolować położenie kosza przed zalaniem |
| Za rzadkie strzemiona | Wyboczenie prętów, mniejsza stateczność słupa | Trzymać się projektu i zagęszczać strzemiona w strefach krytycznych |
| Przesunięte zbrojenie podczas betonowania | Zmiana geometrii przekroju i otuliny, lokalne osłabienia | Używać stabilnych podkładek, dobrze usztywnić kosz |
| Słabe zagęszczenie mieszanki | Rakowiny, puste przestrzenie, gorsza przyczepność stali do betonu | Wibrować beton z umiarem i nie przerywać pracy bez potrzeby |
| Łączenie na zakład bez uwzględnienia strefy krytycznej | Osłabienie połączenia i lokalne zarysowania | Przewidzieć zakłady w projekcie, a przy ich długości i położeniu nie improwizować |
| Zmiana przekroju bez analizy konstruktora | Nieprawidłowy rozkład sił i ryzyko przeciążenia | Każdą zmianę geometryczną konsultować z projektantem |
Najbardziej zdradliwe są błędy niewidoczne po rozszalowaniu. Słup może wyglądać równo, a mimo to mieć zbyt małą otulinę, kosz przesunięty o kilka centymetrów albo źle wykonane połączenie ze stopą fundamentową. Właśnie dlatego odbiór zbrojenia przed betonowaniem jest tak ważny.
Kiedy monolit ma przewagę, a kiedy lepiej postawić na prefabrykat
W budownictwie jednorodzinnym i przy małych obiektach najczęściej wygrywa rozwiązanie monolityczne. Daje większą swobodę dopasowania wymiarów do konkretnego projektu, łatwiej je połączyć z fundamentem i zwykle prościej wkomponować w niestandardową geometrię budynku.
Prefabrykowany słup ma sens przede wszystkim tam, gdzie liczy się tempo, powtarzalność i kontrola jakości w zakładzie produkcyjnym. Trzeba jednak pamiętać, że przy prefabrykacie większe znaczenie mają połączenia, transport, montaż i dokładność osadzenia. Jeśli te elementy są słabe, przewaga produkcyjna szybko znika.
W praktyce wybór nie powinien wynikać z mody, tylko z logiki konstrukcji. Jeśli budynek ma nietypowy układ, dużo otworów i zmian poziomów, monolit zwykle daje mniej problemów. Jeśli układ jest powtarzalny i dobrze przygotowany logistycznie, prefabrykat może być równie dobrym, a czasem szybszym rozwiązaniem.
Najważniejsza zasada jest prosta: słup nie wybacza przypadkowości. O jego jakości decydują szczegóły, które często wydają się drugorzędne, czyli otulina, strzemiona, zakotwienie i dokładność betonowania. Jeśli te elementy są dopracowane, konstrukcja pracuje przewidywalnie; jeśli nie, problemy pojawiają się zwykle dopiero wtedy, gdy naprawa staje się już trudna i kosztowna.
