Przekrój płyty fundamentowej to jeden z tych detali, które później decydują o komforcie całego domu: o cieple przy podłodze, o suchym styku z gruntem i o tym, czy instalacje da się poprowadzić bez nerwowych przeróbek. W praktyce liczy się nie sam beton, tylko cały układ warstw płyty fundamentowej, ich kolejność i sposób połączenia. W tym tekście rozkładam ten przekrój na części, pokazuję typowy układ od gruntu do posadzki i wyjaśniam, co zmienia się przy płycie grzewczej.
Najpierw grunt, potem izolacja, na końcu nośna płyta
- Podbudowa z piasku lub pospółki stabilizuje grunt i zwykle ma 20-30 cm.
- Hydroizolacja odcina wilgoć, a termoizolacja z XPS lub EPS ogranicza straty ciepła.
- Żelbetowa płyta przenosi obciążenia budynku, a jej grubość najczęściej mieści się w zakresie 18-30 cm.
- Przepusty instalacyjne trzeba zaplanować przed betonowaniem, bo później korekta jest kosztowna albo niemożliwa.
- Płyta grzewcza ma inną kolejność warstw i wymaga większej precyzji przy układaniu instalacji.
- Najwięcej błędów wynika nie z samego betonu, tylko ze źle przygotowanego podłoża i przerw w izolacji.

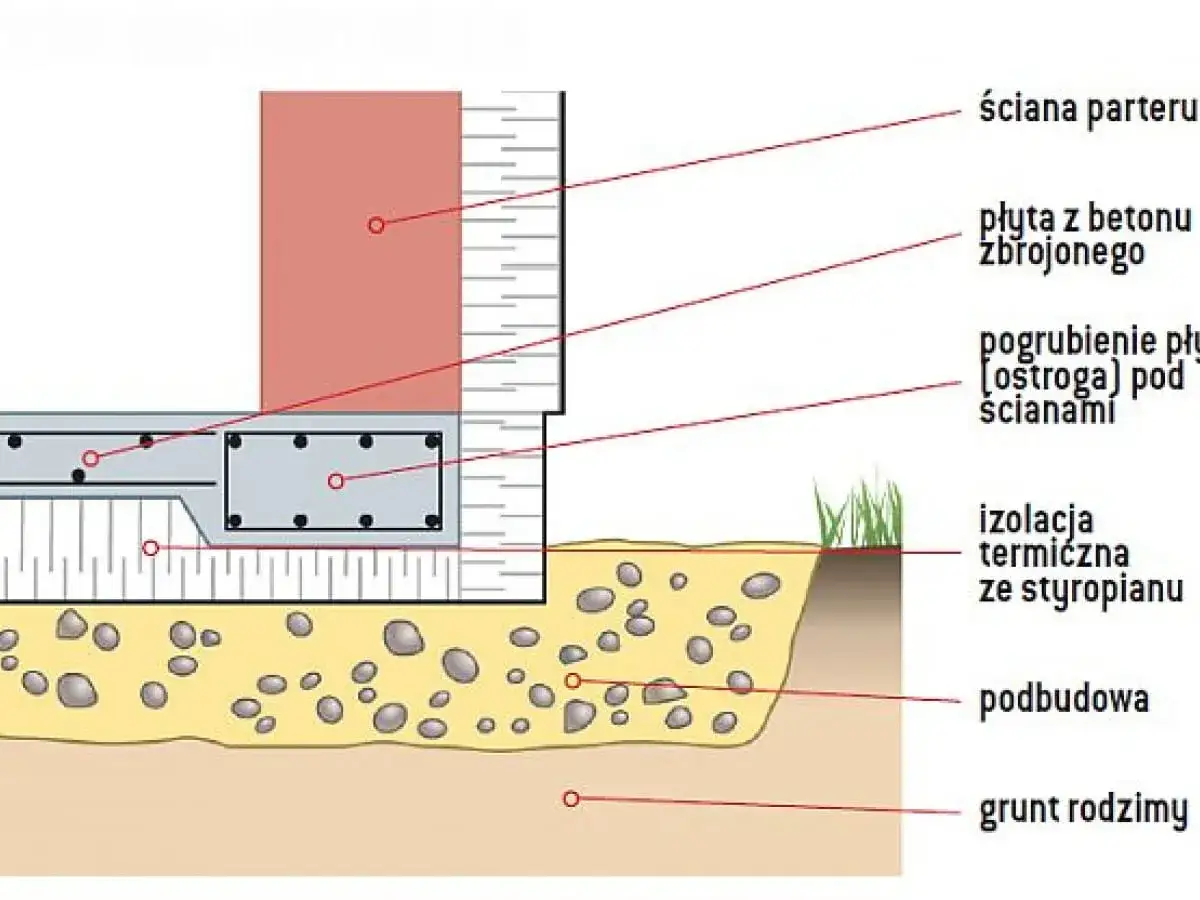

Jak czytać przekrój płyty fundamentowej
Ja patrzę na ten detal tak: każda warstwa ma własne zadanie i nie ma tu miejsca na przypadkową kolejność. Podbudowa stabilizuje grunt, izolacja odcina wilgoć i zimno, żelbet przenosi obciążenia, a warstwy użytkowe wyrównują i przygotowują podłogę do wykończenia. Jeśli któryś element jest źle dobrany, problem zwykle nie wychodzi od razu, tylko po sezonie albo dwóch.
Przekrój trzeba czytać od dołu do góry, bo to właśnie dolne warstwy decydują o nośności i szczelności. Górne są już obsługą płyty: wyrównują, rozprowadzają ciepło albo przygotowują posadzkę do montażu.
| Warstwa | Typowa grubość | Rola | Na co zwracam uwagę |
|---|---|---|---|
| Podbudowa z piasku lub pospółki | 20-30 cm | Wyrównuje i stabilizuje podłoże, przygotowuje grunt pod dalsze warstwy | Warstwy trzeba zagęszczać po kolei, a w podbudowie często prowadzi się instalacje wodno-kanalizacyjne |
| Folia lub membrana hydroizolacyjna | Bez stałej grubości | Chroni konstrukcję przed wilgocią z gruntu | Zakłady muszą być szczelne i dobrze sklejone |
| Termoizolacja z XPS lub EPS | 15-30 cm | Odcina zimno i ogranicza mostki cieplne | Liczy się ciągłość przy krawędziach i dobór materiału pod obciążenie |
| Żelbetowa płyta nośna | 18-30 cm | Przenosi obciążenia budynku na grunt | Klasa betonu i zbrojenie wynikają z projektu, a nie z przyzwyczajenia ekipy |
| Jastrych lub warstwa wykończeniowa | Kilka centymetrów | Wyrównuje podłogę i przygotowuje ją do wykończenia | Przy ogrzewaniu podłogowym dobiera się ją do całego systemu |
W niektórych projektach pojawia się jeszcze chudy beton, zwykle o grubości 5-10 cm. Traktuję go jako warstwę pomocniczą, która ułatwia wyrównanie i ochronę izolacji, ale nie jako obowiązkowy standard. Zdarzają się też systemy z pianobetonem, nawet o grubości około 60 cm, lecz to już rozwiązanie projektowe, a nie uniwersalna recepta.
Warstwa po warstwie od gruntu do posadzki
Najpierw usuwa się humus i przygotowuje podłoże. W praktyce wybiera się grunt na głębokość około 30-50 cm, a potem układa i zagęszcza podbudowę z piasku, pospółki lub kruszywa. To etap, którego nie widać po zakończeniu budowy, a właśnie on najbardziej wpływa na to, czy płyta będzie pracowała równo.
Podbudowa i wyrównanie podłoża
Podbudowa ma przenieść obciążenie i stworzyć równą bazę pod kolejne warstwy. Jeśli zagęszczenie jest słabe, pojawia się ryzyko nierównego osiadania, a wtedy nawet dobra płyta nie pomoże tak, jak powinna. Właśnie dlatego nie lubię oszczędności na tym etapie, bo poprawki po betonowaniu są trudne i drogie.
Hydroizolacja i termoizolacja
Na podbudowie układa się folię PE, membranę albo inne rozwiązanie hydroizolacyjne, które odcina wilgoć z gruntu. Na niej trafia najczęściej XPS, czyli polistyren ekstrudowany, bo lepiej znosi nacisk i wilgoć niż zwykły styropian. Typowa grubość ocieplenia to 15-30 cm, a w układach nastawionych na lepszą izolacyjność dobiera się ją jeszcze staranniej przy krawędziach. Jeśli projekt przewiduje opaskę przeciwwysadzeniową, nie jest to ozdoba, tylko sposób na ograniczenie przemarzania przy brzegu płyty.
Żelbetowa płyta nośna
To właściwy element konstrukcyjny, który przenosi ciężar ścian, stropów i całego budynku na grunt. W domach jednorodzinnych spotyka się najczęściej grubość 18-30 cm, a projektant dobiera klasę betonu i zbrojenie do obciążeń, warunków gruntowych i ewentualnych instalacji. Najczęściej zbrojenie prowadzi się górą i dołem, z dodatkowymi wzmocnieniami tam, gdzie stoją ściany nośne. Jeśli ktoś chce tu coś zmniejszać bez przeliczenia, zwykle oszczędza pozornie, a ryzykuje realnie.
Przeczytaj również: Izolacja płyty fundamentowej - jak uniknąć błędów wykonawczych?
Warstwy użytkowe na górze
Na płycie pojawia się jastrych albo bezpośrednie warstwy wykończeniowe, zależnie od systemu. Jastrych wyrównuje powierzchnię i tworzy wygodne podłoże pod panele, płytki czy inne wykończenie, a przy ogrzewaniu podłogowym pomaga też równomiernie rozprowadzać ciepło. To już etap, w którym nie poprawia się błędów z dołu, tylko trzeba je zaakceptować albo kuć. Dlatego tak dużo uwagi poświęcam dolnym warstwom, zanim w ogóle pojawi się beton.
Taki układ zmienia się jednak wtedy, gdy płyta ma pełnić rolę ogrzewania. Wtedy sama konstrukcja nośna staje się jednocześnie akumulatorem ciepła, a każdy detal instalacyjny musi być dopięty z większą precyzją.

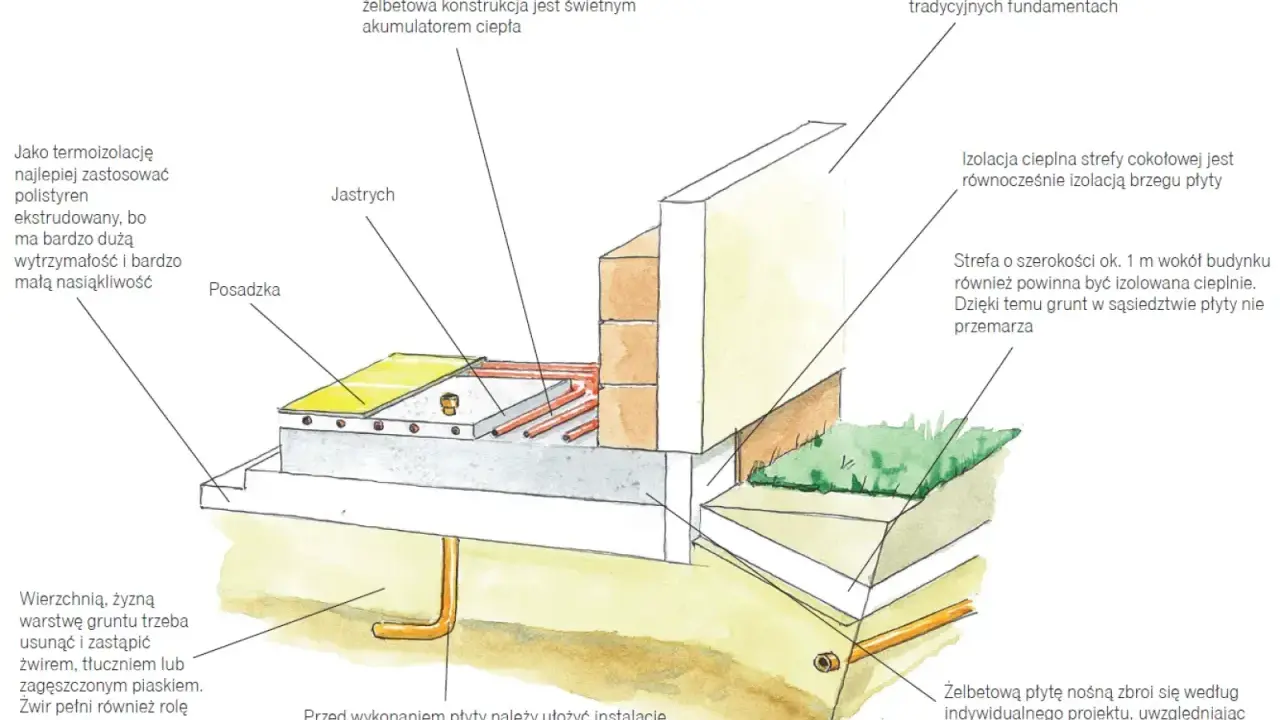

Co zmienia ogrzewanie zatopione w płycie
W płycie grzewczej część instalacji trafia bezpośrednio do betonu, a górna powierzchnia może od razu współpracować z warstwą wykończeniową. To rozwiązanie bywa bardzo wygodne, ale jest też bardziej wymagające wykonawczo, bo rozstaw rur, stabilizacja pętli i położenie przepustów muszą być ustalone wcześniej i bez miejsca na improwizację.
| Element | Płyta standardowa | Płyta grzewcza |
|---|---|---|
| Gdzie trafia ogrzewanie | Najczęściej do jastrychu nad płytą | Rury lub przewody są zatopione w betonie |
| Grubość płyty | Najczęściej 18-30 cm | Często większa, zwłaszcza gdy trzeba pomieścić instalację |
| Izolacja pod płytą | 15-30 cm | W praktyce zwykle 20 cm lub więcej |
| Poziom trudności | Niższy | Wyższy, bo trzeba utrzymać układ rur i przepustów |
| Kiedy ma sens | Większość domów jednorodzinnych | Gdy projekt jest dobrze dopięty i inwestor chce zintegrować ogrzewanie z fundamentem |
W praktyce płyta z ogrzewaniem wodnym lub elektrycznym jest stosowana rzadziej niż układ standardowy. Nie dlatego, że jest gorsza, tylko dlatego, że wymaga bardzo dobrej koordynacji między projektantem, instalatorem i ekipą wykonawczą. Jeśli pętle grzewcze są źle rozłożone albo niedostatecznie ustabilizowane, problem zostaje zamknięty w betonie na lata.
Najczęstsze błędy, które psują ten detal
- Za słabo zagęszczona podbudowa - prowadzi do nierównego osiadania i późniejszych problemów z posadzką.
- Przerwy w izolacji termicznej - tworzą mostki cieplne, szczególnie przy krawędziach i przejściach instalacyjnych.
- Źle ustawione przepusty instalacyjne - po wylaniu betonu praktycznie nie ma już miejsca na korektę.
- Nieprzemyślana grubość płyty - zbyt cienka konstrukcja nie pracuje tak, jak wymaga tego grunt i obciążenie budynku.
- Brak pielęgnacji betonu - przyspiesza rysy skurczowe i osłabia powierzchnię.
- Zmiany w projekcie na placu budowy - zwykle kończą się tym, że trzeba ratować detal, który powinien być dopięty wcześniej.
Najlepiej działają tu dwie rzeczy: dobry projekt wykonawczy i kontrola przed betonowaniem. Jeśli detale krawędzi, zakłady folii, przepusty i zbrojenie są sprawdzone wcześniej, ryzyko problemów spada gwałtownie. Jeśli ktoś zostawia wszystko „na oko”, płyta szybko pokazuje, gdzie zabrakło dyscypliny.
Co sprawdzić w projekcie zanim wjedzie beton
- Badania geotechniczne, czyli nośność gruntu, poziom wód gruntowych i ewentualną potrzebę wymiany gruntu.
- Grubość podbudowy, izolacji i samej płyty, a także to, czy projekt przewiduje chudziak.
- Położenie wszystkich przepustów instalacyjnych, zwłaszcza kanalizacji, wody, prądu i peszli.
- Rodzaj hydroizolacji i sposób wykonania zakładów, żeby nie powstały nieszczelności.
- Ciągłość ocieplenia przy krawędziach oraz opaskę przeciwwysadzeniową, jeśli przewiduje ją projekt.
- Klasę betonu, układ zbrojenia i plan pielęgnacji po wylaniu.
To jest moment, w którym oszczędzanie na papierze zwykle kończy się dłuższym i droższym placem budowy. Jeśli coś ma się zmienić po zatwierdzeniu projektu, lepiej, żeby decyzję podjął projektant, a nie ekipa na budowie. W przypadku płyty fundamentowej jedna zła korekta potrafi zepsuć cały detal, nawet jeśli sam beton został wylany poprawnie.
Na czym naprawdę oszczędza dobrze zaprojektowana płyta
Największa oszczędność nie wynika z tego, że płyta ma mniej materiału. Najwięcej daje brak poprawek, brak mostków cieplnych i brak walki z wilgocią po zasypaniu fundamentu. Jeśli układ warstw jest przemyślany, dom szybciej osiąga stabilną temperaturę, instalacje są lepiej uporządkowane, a sam fundament przestaje być miejscem niespodzianek.
Gdybym miał zostawić jedną praktyczną wskazówkę, powiedziałbym tak: patrz na detal od gruntu do wykończenia, a nie tylko na samą płytę. Właśnie w tej kolejności widać, czy fundament naprawdę został zaprojektowany pod budynek, a nie tylko zalany betonem. I to jest różnica, którą widać po latach, nie po tygodniu.
