Porządny układ automatyki bramy dwuskrzydłowej zaczyna się od czytelnego planu, a nie od przypadkowego łączenia przewodów. Poniżej rozkładam temat na praktyczne części: jak czytać schemat, jakie kable przygotować, czym różni się napęd 24 V od 230 V, jak wykonać podłączenie oraz gdzie najczęściej pojawiają się błędy. Taki schemat podłączenia bramy dwuskrzydłowej ma sens tylko wtedy, gdy obejmuje nie tylko siłowniki, ale też bezpieczeństwo, zasilanie i test końcowy.
Najważniejsze elementy, które muszą zadziałać razem
- Zasilanie trzeba poprowadzić osobnym, dobrze zabezpieczonym obwodem, a przekrój przewodu dobrać do długości trasy.
- Fotokomórki i wejście STOP są elementami bezpieczeństwa, więc ich podłączenie decyduje o tym, czy centrala w ogóle ruszy.
- Siłowniki podłącza się osobno dla pierwszego i drugiego skrzydła, bo kolejność otwierania i zamykania ma znaczenie.
- Lampa ostrzegawcza i antena poprawiają komfort użytkowania, ale nie zastępują zabezpieczeń przeciwzgnieceniowych.
- Najwięcej problemów wynika z pomyłek na zaciskach, źle dobranego przewodu i braku zworki tam, gdzie centrala jej wymaga.
- Przed pierwszym uruchomieniem warto sprawdzić ruch ręczny, opory skrzydeł, poprawność kierunku pracy i reakcję fotokomórek.
Jak czytać schemat i oznaczenia na centrali
W praktyce schemat instalacji nie jest rysunkiem „dla świętego spokoju”, tylko mapą całego układu: zasilania, sterowania, zabezpieczeń i sygnalizacji. Ja zawsze zaczynam od odczytania zacisków na centrali, bo to one mówią, co jest wejściem, co wyjściem, a co elementem bezpieczeństwa, którego nie wolno podłączać „na oko”.
Najczęściej spotkasz skróty, które warto znać od razu. Jeśli producent opisuje je inaczej, jego instrukcja ma pierwszeństwo, ale logika pozostaje podobna.
| Oznaczenie | Znaczenie | Po co jest |
|---|---|---|
| COM | wspólny punkt odniesienia | Łączy obwód sterowania, bez niego wiele wejść nie działa prawidłowo. |
| NO | normalnie otwarty | Stosowany często przy przyciskach otwierania lub innych impulsowych sterowaniach. |
| NC | normalnie zamknięty | Typowy dla STOP i części zabezpieczeń, bo przerwanie obwodu oznacza błąd lub stop. |
| M1 | napęd pierwszego skrzydła | Odpowiada za jeden z siłowników, zwykle ten, którego ruch startuje jako pierwszy. |
| M2 | napęd drugiego skrzydła | Obsługuje drugie skrzydło, często z opóźnieniem przy domykaniu. |
| FOTO | wejście fotokomórek | Kontroluje strefę przejazdu i blokuje ruch, gdy pojawi się przeszkoda. |
| STOP | wejście awaryjne stop | Natychmiast zatrzymuje automatykę albo uniemożliwia start, gdy obwód jest przerwany. |
| FLASH | wyjście lampy ostrzegawczej | Sygnalizuje pracę bramy podczas ruchu skrzydeł. |
| ANT | antena odbiornika | Poprawia zasięg pilota i stabilność odbioru sygnału radiowego. |
| PE | przewód ochronny | Chroni użytkownika i instalację przed skutkami uszkodzenia izolacji. |
Jeśli na płycie widzisz tylko numery zacisków, nie zgaduj. W bramie dwuskrzydłowej kolejność ma znaczenie, bo jedno skrzydło zwykle rusza wcześniej, a drugie domyka się z opóźnieniem. Kiedy rozumiem oznaczenia, łatwiej przejść do kabli, bo wtedy dobieram nie tylko funkcję przewodu, ale też jego długość i przekrój.

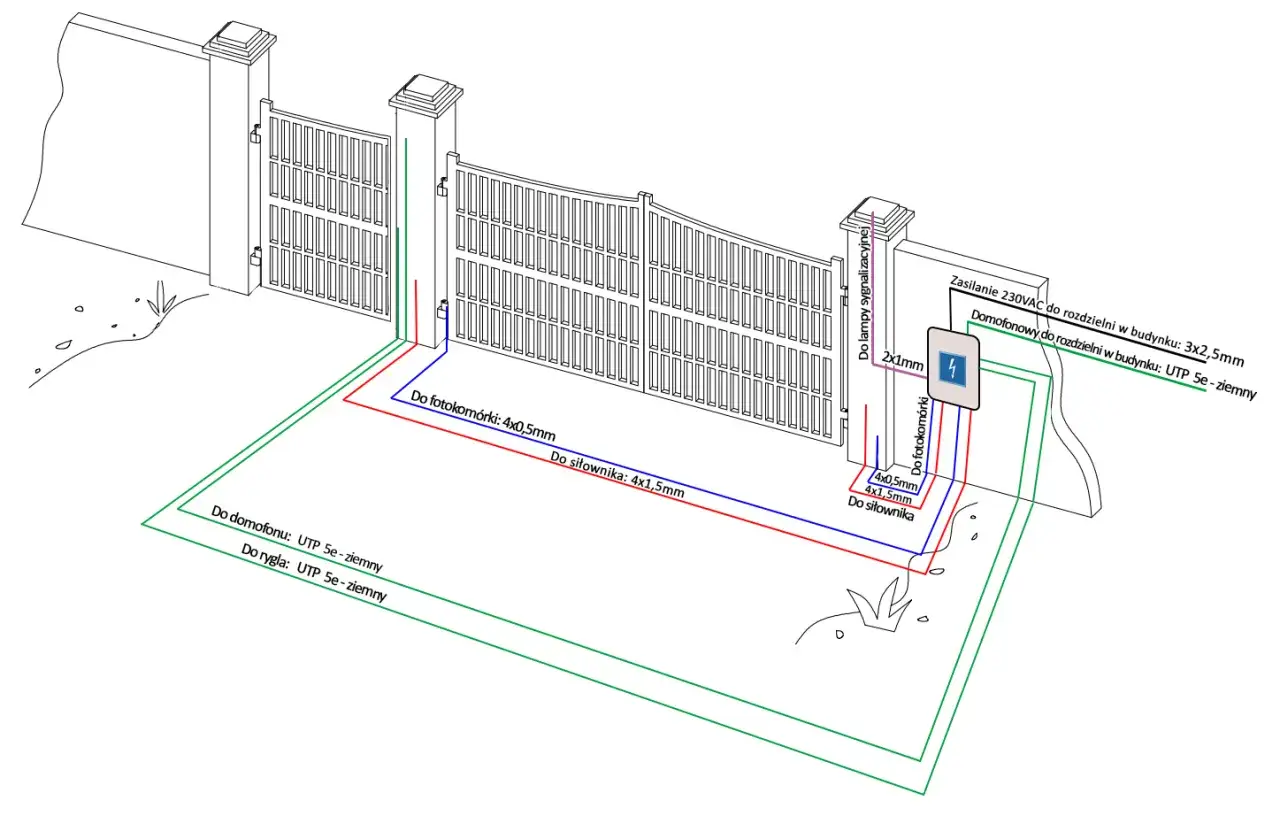

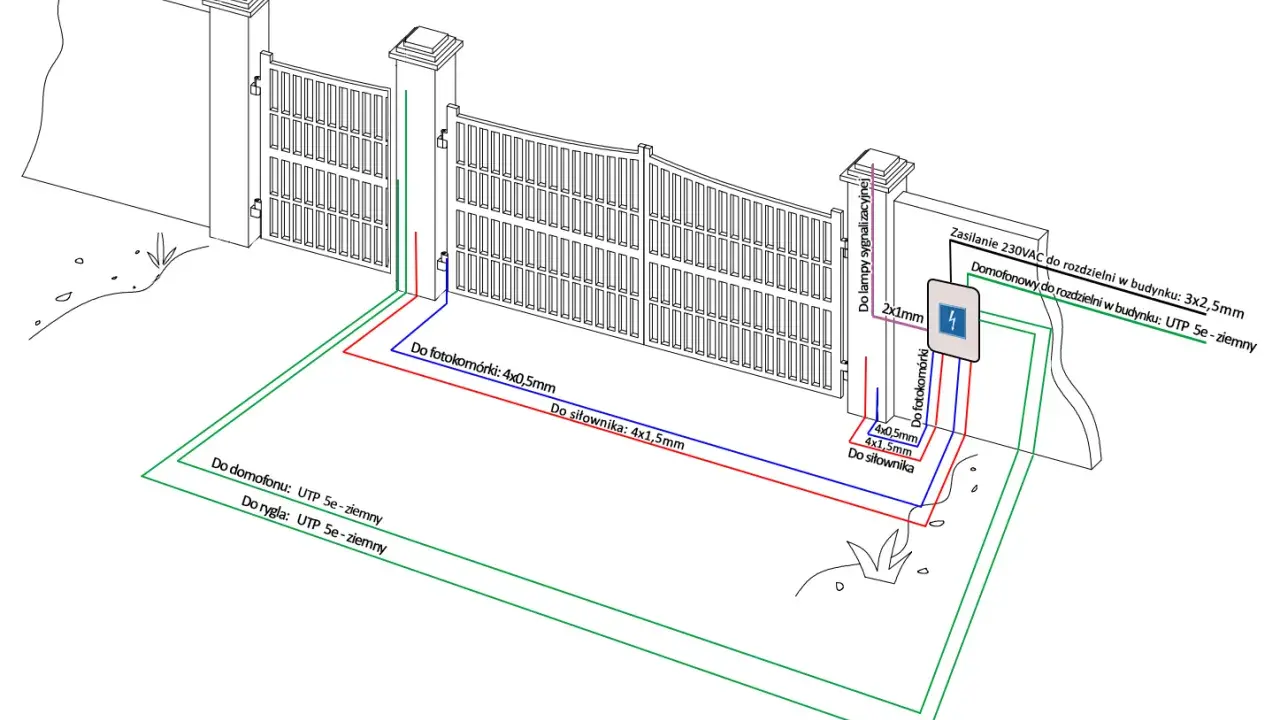

Jakie przewody przygotować przed montażem
Przy instalacji automatyki najczęściej popełnia się błąd już na etapie robót ziemnych: zostawia się za cienki przewód albo prowadzi wszystko jedną trasą razem z zasilaniem domu. Ja wolę od razu rozdzielić obwody, zostawić zapas w peszlu i dobrać przewody pod realną długość trasy, a nie pod „mniej więcej będzie dobrze”.
W wielu zestawach spotyka się podobny układ przewodów, choć dokładne wymagania zawsze trzeba sprawdzić w dokumentacji producenta. Poniżej zestawiam najpraktyczniejsze wartości, które wciąż przewijają się w instrukcjach renomowanych producentów automatyki.
| Element | Typowy przewód | Praktyczna uwaga |
|---|---|---|
| Zasilanie centrali | 3 x 1,5 mm² | Przy dłuższych trasach, zwykle powyżej 30 m, bezpieczniej przejść na 3 x 2,5 mm². |
| Siłowniki | 3 x 1,5 mm² | Jeżeli przewód biegnie daleko od centrali, trzeba pilnować spadku napięcia. |
| Fotokomórki | 2 x 0,5 mm² lub 2 x 1,5 mm² | Najczęściej montuje się je na wysokości około 40-60 cm nad gruntem. |
| Lampa ostrzegawcza | 2 x 0,5 mm² lub 2 x 1 mm² | Musi być dobrze widoczna z podjazdu, a nie schowana za słupkiem. |
| Antenna | RG58 ekranowany | Warto prowadzić ją jak najkrócej i z dala od przewodów zasilających. |
| Przycisk, klawiatura, interkom | 2 x 0,5 mm² | To zwykle niskonapięciowy obwód sterowania, nie zasilanie 230 V. |
Na zewnątrz stosuję rury osłonowe i unikam miejsc, w których może zbierać się woda. To drobiazg, ale właśnie kondensacja i wilgoć często niszczą elektronikę szybciej niż sama eksploatacja. Gdy przewody są już przygotowane, trzeba zdecydować, czy cały układ będzie oparty na napędzie 24 V czy 230 V, bo to zmienia sposób podłączenia i zakres komfortu pracy.
24 V czy 230 V i co to zmienia w okablowaniu
Nie traktuję wyboru napięcia jako akademickiej różnicy. W praktyce wpływa on na kulturę pracy, możliwości sterowania, łatwość doposażenia i zachowanie bramy przy częstym użytkowaniu. Przy domu jednorodzinnym oba rozwiązania mogą działać dobrze, ale nie działają tak samo.
| Cecha | Napęd 24 V | Napęd 230 V |
|---|---|---|
| Praca i sterowanie | Zwykle płynniejsza, z lepszą kontrolą ruchu i bardziej rozbudowaną diagnostyką. | Prostsza, często bardzo solidna, ale mniej „miękka” w odczuciu. |
| Intensywność użytkowania | Lepszy wybór przy częstym otwieraniu i zamykaniu. | W domu jednorodzinnym zwykle wystarcza, jeśli ruch nie jest bardzo intensywny. |
| Bezpieczeństwo i funkcje dodatkowe | Częściej obsługuje enkoder, miękki start, łagodny stop i akumulator awaryjny. | Również może mieć zabezpieczenia, ale często w prostszej formie. |
| Wrażliwość na błędy montażowe | Wymaga dokładnego podłączenia czujników i logiki wejść. | Najczęściej bardziej „mechaniczny” w uruchomieniu, ale też trzeba pilnować zgodności z instrukcją. |
| Moja praktyczna ocena | Lepszy, gdy liczy się komfort, częste cykle i możliwość rozbudowy. | Dobry, gdy chcesz prosty i przewidywalny układ do standardowej bramy. |
Ja nie wybieram 24 V tylko dlatego, że brzmi nowocześniej. Patrzę na masę skrzydeł, opory ruchu, częstotliwość użycia i to, czy brama będzie pracowała zimą bez kaprysów. W obu wariantach obowiązuje ta sama zasada: najpierw zasilanie i zabezpieczenia, potem napędy i akcesoria, a dopiero na końcu programowanie. To prowadzi już bezpośrednio do samego podłączenia.
Jak podłączyć automatykę krok po kroku
Jeżeli mam ułożyć cały proces w prostą kolejność, robię to tak, żeby po drodze nie wracać do już zamkniętej centrali. Przy pracy z 230 V nie ma miejsca na skróty, więc pierwszym ruchem zawsze jest odłączenie zasilania i sprawdzenie, czy obwód jest rzeczywiście martwy.
- Odłącz zasilanie i upewnij się miernikiem, że w obwodzie nie ma napięcia.
- Zamocuj centralę w miejscu suchym, łatwo dostępnym do serwisu, ale nie narażonym na zalewanie wodą.
- Wprowadź przewody z odpowiednim zapasem, żeby dało się wygodnie wykonać połączenia i późniejszą diagnostykę.
- Podłącz zasilanie zgodnie z oznaczeniami L, N i PE albo zgodnie z instrukcją konkretnego napędu.
- Podłącz siłowniki do zacisków M1 i M2, pilnując, które skrzydło ma ruszać pierwsze, a które później.
- Dołóż zabezpieczenia: fotokomórki, STOP i ewentualną listwę krawędziową, jeśli system ją przewiduje.
- Usuń fabryczne zworki tylko tam, gdzie instrukcja tego wymaga; najczęściej dotyczy to wejść bezpieczeństwa.
- Podłącz lampę i antenę, żeby poprawić sygnalizację ruchu i zasięg pilota.
- Ustaw parametry ruchu: czas otwarcia, siłę, zwolnienie, autozamykanie i ewentualne opóźnienie drugiego skrzydła.
- Wykonaj testy na sucho, a potem z pełnym ruchem, sprawdzając reakcję na przeszkodę i zatrzymanie awaryjne.
Najczęstsze błędy połączeń i ich objawy
W przypadku bram skrzydłowych awarie po starcie bardzo rzadko wynikają z „wadliwej centrali”. Zdecydowanie częściej winne są drobiazgi: źle wpięty styk NC, pomylony przewód silnika, zbyt cienki kabel albo fotokomórka, której obwód nie został poprawnie domknięty.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Brama nie reaguje na pilota | Brak zasilania, aktywny STOP, niezamknięty obwód bezpieczeństwa | Bezpieczniki, napięcie na centrali, wejście STOP i fotokomórki. |
| Rusza tylko jedno skrzydło | Pomyłka na M1/M2 albo błędna konfiguracja kolejności pracy | Oznaczenia zacisków i logikę skrzydeł w centrali. |
| Skrzydła zatrzymują się po kilku centymetrach | Za duży opór mechaniczny, zbyt czuła ochrona przeciwzgnieceniowa, niski poziom zasilania | Luz zawiasów, lekkość ruchu ręcznego, przekrój przewodów i ustawienia siły. |
| Brama odbija przy zamykaniu | Fotokomórka zasłonięta, źle podłączony styk NC, przeszkoda w świetle bramy | Ustawienie i czystość fotokomórek oraz ich obwód elektryczny. |
| Lampa nie miga | Zły typ wyjścia, pomylone napięcie albo uszkodzona żarówka / moduł LED | Parametry wyjścia FLASH i zgodność lampy z centralą. |
| Pilot ma słaby zasięg | Antenę poprowadzono zbyt blisko przewodów zasilających albo w ogóle jej nie podłączono | Przewód RG58, miejsce montażu anteny i zakłócenia od zasilania. |
| Centrala resetuje się lub gubi ustawienia | Spadki napięcia, wilgoć w puszce, niestabilne zasilanie | Połączenia, szczelność obudowy i jakość zasilania z rozdzielnicy. |
Jeżeli błąd wraca po poprawkach, zwykle nie ma sensu walczyć wyłącznie z elektroniką. Wtedy sprawdzam ręczny ruch bramy, opory mechaniczne, geometrię zawiasów i to, czy skrzydła nie ocierają o grunt albo słupek. Dobrze zrobiona mechanika rozwiązuje więcej problemów niż najdroższa centrala, dlatego na koniec zawsze zostawiam sobie jeszcze jedną kontrolę przed zamknięciem obudowy.
Co przewidzieć, zanim zamkniesz obudowę centrali
Najlepsze instalacje mają jedną wspólną cechę: ktoś pomyślał o nich dwa kroki wcześniej. Zostawienie zapasu przewodów, oznaczenie żył i przygotowanie miejsca na przyszłe akcesoria kosztuje niewiele, a później oszczędza mnóstwo czasu przy serwisie albo rozbudowie systemu.
- Zostaw zapas przewodów w obudowie i przy słupku, żeby dało się później wymienić zacisk, czujnik lub moduł bez rozkuwania instalacji.
- Oznacz każdy kabel, najlepiej od razu po wprowadzeniu do centrali: M1, M2, FOTO, STOP, FLASH i zasilanie.
- Zrób zdjęcie układu przed zamknięciem pokrywy. Po kilku miesiącach to bywa cenniejsze niż pamięć instalatora.
- Sprawdź dostęp do ręcznego odblokowania, bo przy braku prądu właśnie ono decyduje o używalności bramy.
- Przewidź przyszłe dodatki: drugą parę fotokomórek, klawiaturę kodową, moduł GSM albo akumulator awaryjny, jeśli centrala to obsługuje.
- Nie mieszaj przewodów sterujących z 230 V w jednym nieprzemyślanym przebiegu, bo to zwiększa ryzyko zakłóceń i utrudnia serwis.
- Jeśli skrzydła są ciężkie lub narażone na wiatr, sprawdź, czy sam schemat połączeń nie ukrywa większego problemu: doboru zbyt słabego napędu albo potrzeby dodatkowego zamka.
Jeśli mam zamknąć temat jednym zdaniem, powiedziałbym tak: poprawna automatyka bramy dwuskrzydłowej zaczyna się od dobrego projektu przewodów, a kończy na cierpliwym teście bezpieczeństwa. Gdy instalacja jest czytelna, zabezpieczenia działają, a mechanika chodzi lekko, brama staje się wygodna na lata, a nie tylko na pierwszy dzień po montażu.
