Zbrojenie płyty fundamentowej - uniknij kosztownych błędów

Dobrze zaprojektowane zbrojenie płyty fundamentowej nie jest dodatkiem, tylko elementem, który decyduje o tym, czy fundament będzie pracował równo i bez nadmiernych rys. W praktyce liczą się trzy rzeczy: układ prętów, właściwa otulina oraz to, czy wykonawca utrzyma geometrię podczas montażu i betonowania. Poniżej rozkładam temat na konkretne decyzje, które naprawdę mają znaczenie na budowie.

Dlaczego stal w płycie przejmuje to, czego beton nie lubi

Beton świetnie znosi ściskanie, ale słabo radzi sobie z rozciąganiem. I właśnie dlatego stal jest tak ważna: nie po to, żeby „utwardzić” beton, tylko po to, by przejąć naprężenia tam, gdzie płyta zaczyna się wyginać i rysować. Z mojego punktu widzenia to najczęstsze nieporozumienie na budowie: ktoś patrzy na samą grubość betonu, a pomija fakt, że bez poprawnie ułożonych prętów płyta może pracować nierówno nawet przy dobrej klasie betonu.

Płyta fundamentowa działa jak szeroka tarcza oparta na gruncie. Obciążenia od ścian, słupów, stropu i dachu nie rozkładają się równomiernie, więc w różnych strefach pojawiają się inne siły. Dolna warstwa zbrojenia zwykle odpowiada za strefy, w których płyta ugina się ku dołowi, a górna przejmuje naprężenia w miejscach pod ścianami, przy krawędziach i tam, gdzie grunt pracuje mniej przewidywalnie.

W praktyce nie ma jednego „magicznego” układu dla wszystkich domów. Inny grunt, inny projekt ścian nośnych, inne otwory instalacyjne i już potrzebny jest inny rozkład stali. Dlatego kopiowanie rozwiązania z sąsiedniej budowy zwykle kończy się albo przewymiarowaniem, albo niedozbrojeniem newralgicznych stref. Skoro wiadomo już, po co ta stal pracuje, warto zobaczyć, jak układa się ją w praktyce.

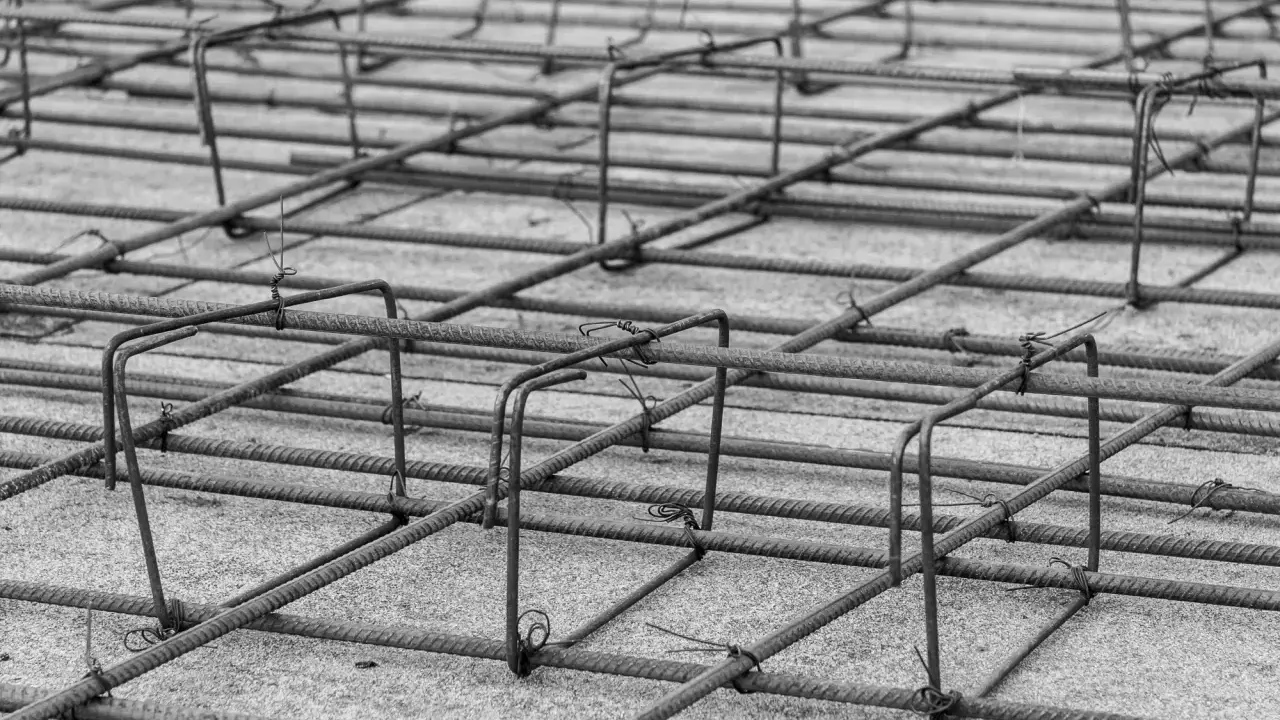

Jak wygląda poprawny układ prętów i siatek

W dobrze zaprojektowanej płycie pręty nie leżą przypadkowo. Układa się je w dwóch prostopadłych kierunkach, a układ siatek dopasowuje do geometrii budynku, obciążeń i stref pracy. Najczęściej spotyka się stal żebrowaną klasy B500, bo daje dobrą przyczepność do betonu, ale sam materiał nie załatwia sprawy, jeśli rozstaw i położenie nie zgadzają się z projektem.

W domach jednorodzinnych często widzę pręty o średnicy 8-12 mm w lżejszych układach i 12-16 mm w płytach bardziej obciążonych. Rozstaw 15-20 cm jest częsty, ale nadal nie jest uniwersalną receptą. Jeśli grunt jest słabszy, układ ścian bardziej wymagający albo płyta ma większą rozpiętość, projektant może zagęścić siatkę lub dodać lokalne wzmocnienia. Sam rozmiar pręta nigdy nie powinien być jedynym kryterium wyboru.

W praktyce płyta często ma siatkę bazową i osobne dozbrojenia w miejscach szczególnie narażonych. To właśnie te dodatkowe pręty robią różnicę, bo płyta nie pęka zwykle „w środku pola”, tylko przy krawędziach, narożach, ścianach i otworach. Gdy ten układ jest jasny, można przejść do samego montażu, bo tu najłatwiej o kosztowne niedopatrzenia.

Jak układa się zbrojenie krok po kroku

Najrozsądniej myśleć o montażu jak o kolejności działań, które mają utrzymać geometrię od pierwszej do ostatniej minuty przed betonowaniem. Ja zawsze zaczynam od sprawdzenia podłoża, wysokości warstw i zgodności z projektem, bo po wejściu ekipy z prętami błędy rosną szybciej niż można je poprawić.

1. Odbieram podbudowę i izolację - jeśli płyta ma leżeć na warstwach termoizolacyjnych, muszą one być równe i stabilne. Miękki materiał pod dystansami potrafi rozjechać całą wysokość zbrojenia.
2. Rozkładam dystanse - dolna siatka nie może leżeć bezpośrednio na podłożu. Dystanse muszą utrzymać wysokość i nie mogą wbijać się w izolację.
3. Układam dolną warstwę - pręty wiążę drutem, a nie „na szybko” i bez ładu. Jeśli projekt przewiduje zakład, pilnuję jego długości i nie robię połączeń wszystkich prętów w jednej linii.
4. Montuję górną warstwę - tu kluczowe są stołki, koziołki lub inne elementy dystansowe. Górna siatka musi zostać tam, gdzie ją zaprojektowano, a nie na przypadkowej wysokości po przejściu kilku osób.
5. Dodaję pręty strefowe - przy ścianach nośnych, słupach, krawędziach i otworach instalacyjnych wchodzą dodatkowe elementy. Tych miejsc nie wolno „odchudzić”, bo właśnie tam płyta najczęściej dostaje największe obciążenia.
6. Robię kontrolę przed betonem - sprawdzam zakłady, czystość stali, otuliny i to, czy nikt nie przesunął siatki podczas chodzenia po płycie.

Zakład prętów warto liczyć wielokrotnością średnicy, a nie „na oko” w centymetrach. Orientacyjnie 40d daje taki obraz: fi 8 to około 32 cm, fi 10 około 40 cm, fi 12 około 48 cm, a fi 16 około 64 cm. To nadal tylko punkt odniesienia, bo ostateczna długość zależy od klasy stali, przyczepności i wytycznych projektu. Właśnie dlatego nie lubię uniwersalnych skrótów typu „20 cm wystarczy zawsze” - w żelbecie takie skróty zwykle kończą się poprawkami.

W tym etapie ważna jest jeszcze jedna rzecz: pręty trzeba wiązać tak, by nie zmieniały położenia przy zalewaniu mieszanką. Dobrze ułożone zbrojenie, które przesunie się podczas pompowania betonu, przestaje być dobrze ułożone. I tu dochodzimy do elementu, który na budowie bywa traktowany po macoszemu, a realnie decyduje o trwałości całego fundamentu.

Otulina i dystanse decydują o trwałości

Otulina to warstwa betonu między prętem a powierzchnią elementu. Jej zadanie jest podwójne: chroni stal przed korozją i zapewnia prawidłową współpracę betonu ze zbrojeniem. W fundamencie jest to szczególnie ważne, bo stal pracuje w trudniejszym środowisku niż w stropie - jest bliżej gruntu, wilgoci i zmian temperatury.

Na budowie najczęściej psują się nie same wartości, tylko ich utrzymanie. Dystans, który wygląda dobrze na początku, potrafi wcisnąć się w miękką izolację albo przewrócić po wejściu zbrojarzy. Dlatego nie stosuję przypadkowych podkładek, kawałków cegieł ani drewna. To pozorna oszczędność, która później odbija się na geometrii płyty i trwałości otuliny.

Jeżeli płyta leży na XPS albo innym miękkim podłożu, dystanse muszą być dobrane tak, by nie wciskały się w warstwę izolacji. Gdy ktoś wciska pod siatkę co popadnie, zwykle kończy się to różną wysokością prętów w różnych miejscach. A to już nie jest drobna niedokładność, tylko zmiana pracy całego elementu. Właśnie takie „drobne” odchyłki prowadzą do najczęstszych błędów, które warto nazwać wprost.

Najczęstsze błędy na budowie i ich skutki

Najwięcej problemów widzę nie przy samym projekcie, tylko w wykonaniu. I to są zwykle te same potknięcia: geometryczne, organizacyjne albo wynikające z pośpiechu. Każde z nich ma swój koszt, a część błędów ujawnia się dopiero po sezonach eksploatacji.

• Zbyt mała otulina - stal zbliża się do powierzchni, więc szybciej koroduje, a beton łatwiej się odspaja.
• Zakłady „na oko” - zbyt krótkie połączenia osłabiają pracę płyty, a zbyt długie bez potrzeby komplikują montaż.
• Brak przesunięcia zakładów - jeśli wiele prętów łączy się w jednym miejscu, powstaje lokalne osłabienie przekroju.
• Pominięcie stref przy ścianach i otworach - to właśnie tam płyta najczęściej dostaje największe naprężenia.
• Rozjechanie siatki podczas chodzenia po płycie - kilka centymetrów różnicy w wysokości potrafi zmienić pracę całej warstwy.
• Użycie zabrudzonej lub zaolejonej stali - cienki nalot rdzy zwykle nie jest tragedią, ale błoto, tłuszcz i łuszcząca korozja już tak, bo pogarszają przyczepność.
• Samowolne cięcie siatki pod instalacje - jeśli otwór nie został przewidziany w projekcie, osłabienie trzeba odtworzyć dodatkowymi prętami, a nie zostawić „jak wyszło”.

W praktyce najgroźniejsze są błędy, których nie widać z poziomu zdjęcia z budowy. Płyta może wyglądać równo, a mimo to mieć zbyt małą otulinę albo zbyt krótkie zakłady. Dlatego nie ufam wyłącznie „na oko” - lepiej poświęcić kilkanaście minut na kontrolę niż później walczyć z rysami, których nie da się sensownie naprawić bez ingerencji w fundament.

Jeżeli miałbym wskazać jedną rzecz, którą inwestor powinien dopilnować osobiście albo przez kierownika, byłaby to kontrola przed betonowaniem. Nie po wylaniu, nie następnego dnia, tylko dokładnie wtedy, gdy stal jest jeszcze widoczna. To moment, w którym da się wychwycić większość kosztownych pomyłek.

Który wariant zbrojenia ma sens w domu jednorodzinnym

W domach jednorodzinnych zwykle nie wygrywa rozwiązanie najbardziej efektowne, tylko najbardziej przewidywalne. Z mojego punktu widzenia najlepiej sprawdza się układ mieszany: baza z siatek lub prętów rozłożonych regularnie i lokalne dozbrojenia tam, gdzie projekt pokazuje większe siły. Taki układ jest po prostu rozsądny - daje kontrolę nad pracą płyty i nie zmusza ekipy do improwizacji.

Coraz częściej rozważa się też włókna stalowe jako uzupełnienie, bo ograniczają mikrorysy skurczowe. Trzeba jednak jasno powiedzieć: to nie jest prosty zamiennik klasycznego zbrojenia tam, gdzie płyta ma przenosić większe momenty i lokalne obciążenia. W praktyce włókna mogą poprawić zachowanie betonu, ale nie zwalniają z obowiązku poprawnego rozkładu prętów tam, gdzie projekt wymaga pełnej nośności.

Jeśli budynek ma cięższe ściany, większą rozpiętość albo niestandardowy układ otworów, nie warto oszczędzać na projekcie detalu. W takich miejscach różnica między „prawie dobrze” a „dobrze” potrafi być bardzo kosztowna. Dlatego na finiszu zawsze wracam do prostego pytania: co trzeba jeszcze sprawdzić, zanim beton przykryje wszystko na lata?

Ostatni przegląd przed betonowaniem, który ratuje cały etap

Przed betonowaniem robię krótki, ale bezlitosny przegląd. To nie jest etap na domysły, tylko na sprawdzenie kilku rzeczy, które później znikają pod warstwą betonu. Im bardziej techniczny detal, tym mniej miejsca na improwizację.

• Czy dolna i górna warstwa trzymają projektową wysokość.
• Czy dystanse nie wcisnęły się w izolację i nie zmieniły otuliny.
• Czy zakłady mają właściwą długość i nie zbiegają się w jednym przekroju.
• Czy naroża, krawędzie, ściany nośne i otwory mają przewidziane dozbrojenie.
• Czy instalacje nie przecięły siatek bez uzupełnienia strefy osłabionej.
• Czy stal jest czysta, związana i nie przesunęła się po wejściu ekipy.
• Czy kierownik lub osoba nadzorująca odebrała zbrojenie przed zamówieniem betonu.

Jeśli mam zostawić jedną praktyczną regułę, brzmi ona tak: płyty nie poprawia się po zalaniu, tylko przed betonowaniem. Każdy centymetr otuliny, każdy zakład i każde dodatkowe dozbrojenie warto sprawdzić, gdy stal jest jeszcze widoczna. To właśnie ta kontrola najczęściej decyduje, czy fundament będzie pracował spokojnie przez lata, czy zacznie przypominać katalog kosztownych poprawek.
