Przekrój ławy fundamentowej pokazuje, jak fundament pracuje pod ścianą, gdzie kończy się beton, jak prowadzone jest zbrojenie i w którym miejscu trzeba zamknąć izolację. To właśnie ten detal mówi najwięcej o nośności, ochronie przed wilgocią i ryzyku późniejszych rys w murach. Poniżej rozkładam go na części: od warstw i wymiarów, przez zbrojenie, aż po błędy, które najczęściej psują dobrze zapowiadający się projekt.
Najważniejsze rzeczy, które trzeba odczytać z detalu fundamentu
- Przekrój pokazuje nie tylko kształt ławy, ale też jej położenie względem gruntu, ściany i izolacji.
- W domach jednorodzinnych często spotyka się ławy o wymiarach około 50-70 cm szerokości i 30-40 cm wysokości, ale decyduje projekt.
- Zbrojenie zwykle składa się z prętów podłużnych, najczęściej czterech, a dobór średnicy i klasy stali wynika z obliczeń.
- W Polsce fundament trzeba dopasować do lokalnej strefy przemarzania, która zwykle mieści się w przedziale 0,8-1,4 m.
- Najdroższe poprawki wynikają zwykle z błędów w poziomach, otulinie, izolacji i przygotowaniu podłoża.
Jak czytać przekrój ławy fundamentowej
Przekrój to po prostu pionowe przecięcie fundamentu, dzięki któremu widać, jak układają się wszystkie warstwy jedna nad drugą. W dobrze przygotowanym detalu od razu sprawdzam, czy ława stoi centralnie pod ścianą nośną, na jakiej rzędnej leży jej spód i czy rysunek pokazuje też warstwę podkładową, izolację oraz ścianę fundamentową. Jeśli tego nie ma, dokumentacja jest zbyt ogólna, żeby bezpiecznie na niej budować.
W dokumentacji i na budowie najczęściej spotykam przekrój prostokątny, czasem trapezowy, bo taki kształt najczytelniej pokazuje sposób przenoszenia obciążeń. Najprościej mówiąc, taki przekrój odpowiada na cztery pytania: co przenosi obciążenie, gdzie obciążenie trafia do gruntu, jak chroniony jest beton i w jaki sposób odcięto wilgoć. To dlatego jeden prosty rysunek potrafi ujawnić więcej niż opis techniczny rozbity na kilka stron.
W praktyce traktuję go jak test spójności projektu: jeśli przekrój, plan fundamentów i zestawienie zbrojenia nie mówią tego samego, trzeba wyjaśnić rozbieżność, zanim wjedzie koparka. Warto też odróżnić samą ławę od ściany fundamentowej. Ława rozkłada ciężar na grunt, a ściana fundamentowa przenosi obciążenie z budynku wyżej i zamyka przestrzeń między gruntem a posadzką. W wielu projektach oba elementy są narysowane razem, ale pełnią inne funkcje, więc nie warto ich mieszać przy odbiorze robót. To prowadzi nas do tego, z jakich warstw taki detal zwykle się składa.

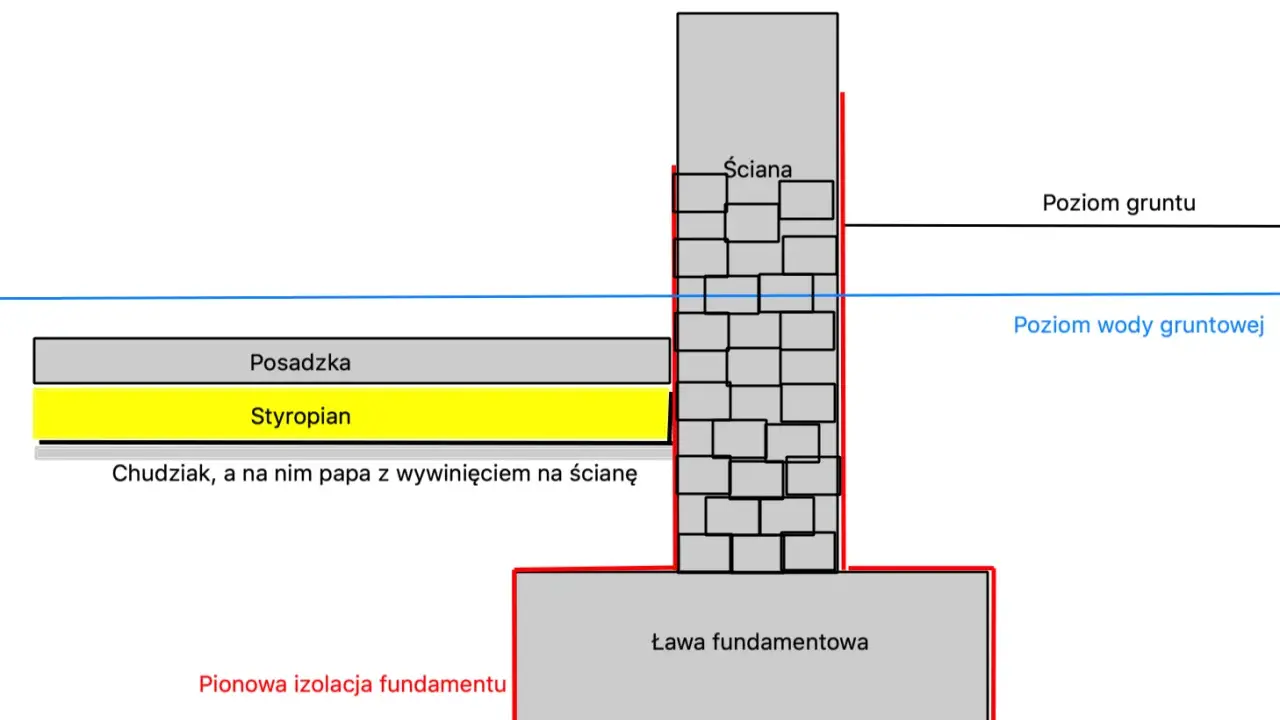

Z czego składa się typowy przekrój
W uproszczeniu przekrój ławy to nie jeden blok betonu, tylko układ elementów, które pracują wspólnie. Ich kolejność i grubość zależą od projektu, ale w domu jednorodzinnym najczęściej wygląda to podobnie.
| Element | Rola | Na co zwrócić uwagę |
|---|---|---|
| Grunt rodzimy | Przenosi obciążenie budynku | Musi mieć potwierdzoną nośność; przy słabym podłożu potrzebna jest wymiana gruntu albo inny typ fundamentu. |
| Warstwa wyrównawcza lub chudy beton | Tworzy czyste, równe podłoże pod zbrojenie i betonowanie | Najczęściej ma około 8-10 cm; poprawia geometrię i ogranicza zabrudzenie stali. |
| Ława żelbetowa | Rozkłada ciężar ściany na większą powierzchnię gruntu | Jej szerokość, wysokość i zbrojenie wynikają z obliczeń, a nie z uznania wykonawcy. |
| Otulina betonowa | Chroni stal przed korozją i uszkodzeniem ogniem oraz wilgocią | To grubość betonu wokół prętów; w praktyce musi być zachowana bardzo dokładnie. |
| Ściana fundamentowa | Przenosi ciężar wyżej i oddziela budynek od gruntu | Często wykonuje się ją z bloczków lub betonu, zależnie od projektu. |
| Izolacja przeciwwilgociowa | Odcina podciąganie kapilarne wilgoci | Musi być ciągła i połączona z izolacją pionową oraz poziomą. |
| Izolacja termiczna | Ogranicza straty ciepła przy styku z gruntem | Stosuje się ją tam, gdzie przewiduje ją projekt i bilans cieplny. |
| Drenaż opaskowy | Odprowadza nadmiar wody z pobliża fundamentu | Pomaga przy trudnych warunkach wodnych, ale nie zastępuje izolacji. |
W praktyce nie każdy z tych elementów pojawia się zawsze, ale jeśli projekt przewiduje ochronę przeciwwilgociową, to musi ona tworzyć ciągły układ od ławy aż po ścianę fundamentową. To właśnie na tym etapie najłatwiej popełnić błąd, który później wychodzi dopiero po pierwszej mokrej zimie. Skoro warstwy są już jasne, pora przejść do wymiarów i zbrojenia, bo tam najczęściej zaczynają się nieporozumienia.

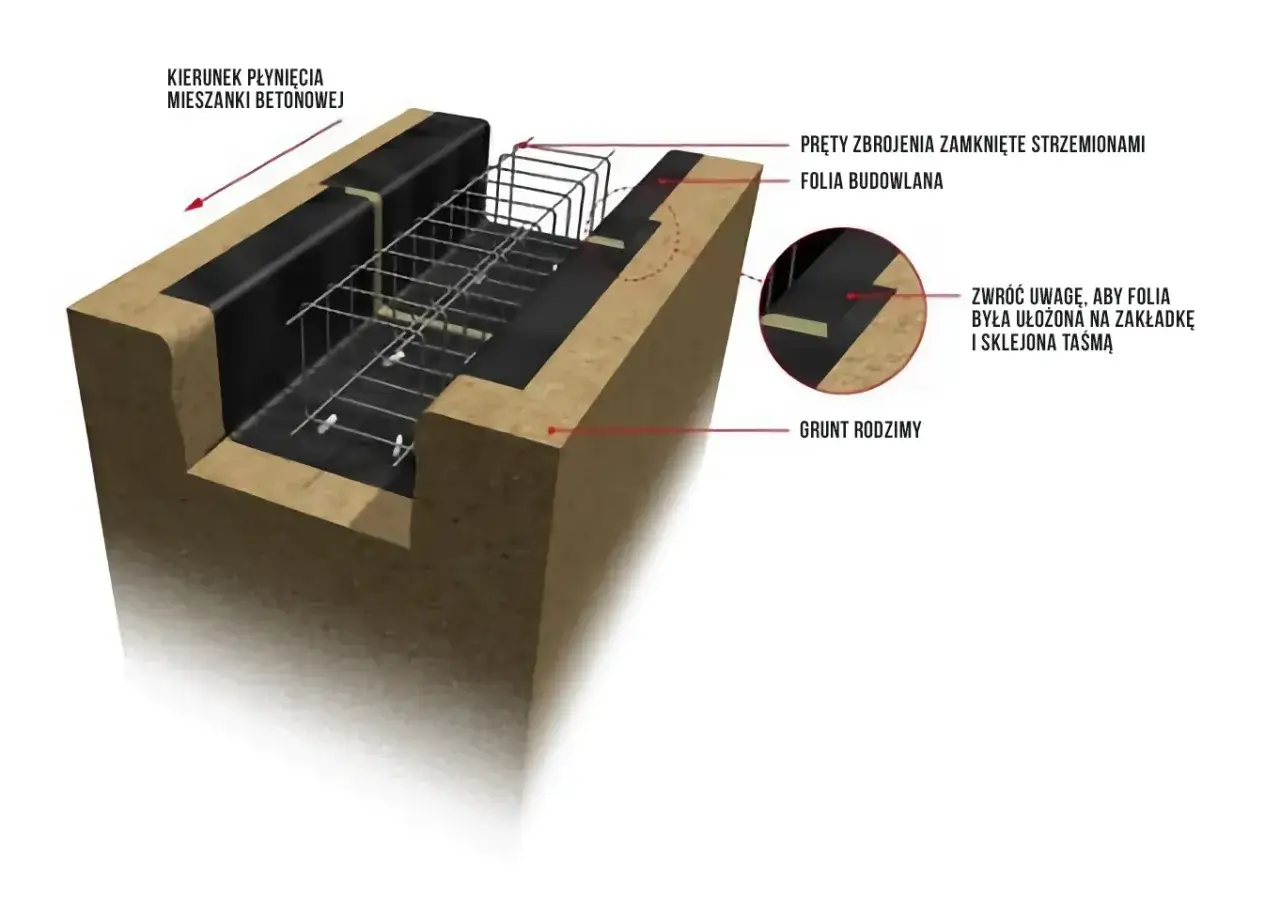

Wymiary i zbrojenie, które najczęściej pojawiają się w domach jednorodzinnych
Największy błąd, jaki widzę, to traktowanie wymiarów ławy jak gotowego przepisu. W rzeczywistości to projekt decyduje, czy fundament ma być szerszy, wyższy, czy mocniej zbrojony. Mimo to pewne widełki dobrze pokazują skalę rozwiązania.
| Parametr | Najczęstszy zakres w praktyce | Dlaczego ma znaczenie |
|---|---|---|
| Szerokość ławy | Około 50-70 cm, czasem więcej na słabszym gruncie | Im gorsza nośność podłoża, tym większa powierzchnia potrzebna do bezpiecznego rozłożenia obciążeń. |
| Wysokość ławy | Zwykle 30-40 cm | Wpływa na sztywność elementu i ilość betonu, ale nie zastępuje poprawnego posadowienia. |
| Układ zbrojenia | Często 4 pręty podłużne, zwykle o średnicy 12 mm lub według projektu | Zbrojenie przejmuje naprężenia rozciągające i ogranicza rysy przy nierównomiernej pracy gruntu. |
| Otulina | Najczęściej kilka centymetrów betonu wokół stali | Bez niej pręty korodują szybciej, a fundament traci trwałość. |
| Klasa betonu | Najczęściej C20/25 lub wyższa, zależnie od warunków | Wpływa na wytrzymałość, odporność na wilgoć i trwałość całego elementu. |
Warto zapamiętać jedną prostą zasadę: szersza ława nie zawsze jest lepsza, a większa ilość stali nie naprawi złego gruntu. Jeśli szerokość lub zbrojenie trzeba zwiększyć, robi się to na podstawie obliczeń, a nie „na wszelki wypadek”. W praktyce najrozsądniej jest traktować podane zakresy jako punkt odniesienia, a nie gotową receptę.
Przy narożach i załamaniach ścian liczy się ciągłość stali. Tam nie wystarczy po prostu „zderzyć” prętów; trzeba zachować właściwe połączenie zgodne z projektem, bo właśnie w narożach najchętniej powstają rysy. Tę zależność najlepiej widać wtedy, gdy weźmie się pod uwagę grunt i głębokość posadowienia.
Warunki gruntowe i strefa przemarzania nie są dodatkiem
Fundament działa dobrze tylko wtedy, gdy pasuje do działki. Brzmi banalnie, ale w praktyce właśnie tutaj pojawia się najwięcej kosztownych korekt. Jeśli grunt jest wilgotny, wysadzinowy albo ma słabą nośność, sam przekrój ławy musi być potraktowany inaczej niż na suchym, jednorodnym podłożu.
W Polsce głębokość przemarzania gruntu zwykle mieści się w przedziale 0,8-1,4 m, zależnie od regionu. To oznacza, że posadowienie trzeba dobrać lokalnie, a nie „na oko” albo według rozwiązania z sąsiedniej budowy. Gdy dom stoi na terenie o większej wilgotności lub przy gruncie spoistym, ryzyko wysadzin mrozowych rośnie, a wtedy źle dobrana rzędna ławy potrafi po kilku sezonach dać o sobie znać pęknięciami w ścianach i posadzkach.
W takiej sytuacji zwracam uwagę na trzy rzeczy: czy jest wykonana opinia geotechniczna, czy poziom posadowienia jest zgodny z lokalną strefą przemarzania oraz czy projekt przewiduje odwodnienie albo wymianę gruntu. Na działce ze spadkiem dochodzi jeszcze schodkowanie ław, które pozwala utrzymać odpowiednią głębokość bez sztucznego podnoszenia całego fundamentu. Jeśli ten etap jest policzony poprawnie, ryzyko błędów wykonawczych spada wyraźnie. A skoro o błędach mowa, warto nazwać je wprost.Najczęstsze błędy, które psują nawet dobry projekt
Najdroższe poprawki przy fundamentach rzadko wynikają z jednego spektakularnego błędu. Zwykle to suma drobnych niedopatrzeń: trochę za płytko, trochę za mokro, trochę za mało starannie. Z mojego doświadczenia właśnie to „trochę” robi później największą różnicę.
- Zbyt płytkie posadowienie - fundament pracuje w strefie przemarzania, więc może być wypychany przez zamarzający grunt.
- Brak chudego betonu - trudniej utrzymać geometrię, a zbrojenie łatwiej zabrudzić i uszkodzić podczas robót.
- Przerwana otulina - stal jest zbyt blisko powierzchni, przez co szybciej koroduje.
- Nieciągła izolacja - wilgoć przedostaje się do ścian fundamentowych i dalej do wnętrza domu.
- Źle przygotowane podłoże - ława osiada nierównomiernie, jeśli grunt nie został zagęszczony albo wyrównany zgodnie z projektem.
- Brak kontroli naroży i przejść instalacyjnych - to miejsca, w których najłatwiej o nieszczelność lub osłabienie zbrojenia.
Często spotykam też błąd odwrotny: inwestor próbuje „naprawić” słabe warunki gruntu samym pogrubieniem ławy. To nie działa wprost, bo fundament nie jest uniwersalnym lekarstwem na każdy problem podłoża. Jeśli grunt wymaga wymiany, odwodnienia albo zmiany typu fundamentu, trzeba to zrobić wprost, zamiast liczyć na to, że grubszy beton wszystko załatwi. Na koniec zostaje pytanie najważniejsze z praktycznego punktu widzenia: jak taki detal powinien wyglądać przed betonowaniem i odbiorem.
Co sprawdzić przed betonowaniem i odbiorem fundamentu
Zanim beton trafi do wykopu, sprawdzam zawsze kilka punktów, bo po zalaniu dostęp do nich jest już mocno ograniczony.
- zgodność wymiarów z projektem, zwłaszcza szerokości i rzędnej posadowienia
- ciągłość zbrojenia oraz poprawne połączenia w narożach
- zachowanie otuliny i dystansów pod prętami
- czystość podłoża i brak stojącej wody w wykopie
- pełne przygotowanie przejść instalacyjnych, zanim beton zostanie wylany
- spójność izolacji poziomej i pionowej na styku ławy, ściany fundamentowej i posadzki
- warunki pogodowe i pielęgnację świeżego betonu w pierwszych dniach po wylaniu
Jeżeli te elementy są dopięte, przekrój fundamentu przestaje być tylko rysunkiem z dokumentacji, a staje się realnym zabezpieczeniem całego domu. I właśnie o to chodzi: o detal, który nie rzuca się w oczy, ale później decyduje o trwałości, suchości i spokoju na lata.
