Dobry układ punktów elektrycznych decyduje o tym, czy instalacja będzie wygodna, estetyczna i łatwa do serwisowania po latach. W praktyce chodzi nie tylko o sam rozstaw puszek elektrycznych, ale też o wysokość montażu, odległość od ościeżnicy, głębokość puszki i zgodność z osprzętem, który ma się w niej zmieścić. Poniżej rozpisuję to tak, jak podchodzę do tematu na budowie: konkretnie, z liczbami i z uwzględnieniem typowych pułapek.
Najważniejsze liczby i zasady, które warto mieć pod ręką
- Łączniki przy drzwiach montuje się zwykle na wysokości około 105–120 cm od podłogi i mniej więcej 15 cm od ościeżnicy po stronie klamki.
- Gniazda w pokojach najczęściej trafiają 20–30 cm nad posadzkę, a w kuchni i przy blatach wyżej, zwykle około 110–120 cm.
- W wielu systemach osprzętu spotkasz rozstaw 71 mm między punktami mocowania mechanizmu, ale zawsze trzeba to sprawdzić dla konkretnej serii.
- Do instalacji z większą liczbą przewodów i modułów warto wybierać puszki głębokie, najczęściej 60 mm.
- W łazience liczy się nie tylko odległość, ale też strefa montażu i odpowiedni stopień ochrony osprzętu.
Co naprawdę trzeba ustalić przed montażem
Największy błąd, jaki widzę, to traktowanie wszystkich puszek jak identycznych punktów do „rozsiania” po ścianie. Tymczasem trzeba rozdzielić trzy różne rzeczy: wysokość od podłogi, odstęp od krawędzi ściany lub drzwi oraz rozstaw między puszkami w zestawie wielokrotnym. Każdy z tych wymiarów odpowiada za coś innego, a pomylenie ich kończy się poprawkami po tynkach albo ramką, która nie chce się równo zamknąć.
W praktyce nie ma jednej uniwersalnej liczby, która pasuje do każdego wnętrza. Inaczej planuje się osprzęt w mieszkaniu, inaczej w domu z dużą kuchnią i inaczej w pomieszczeniu technicznym. Liczy się też rodzaj ramki, seria osprzętu, głębokość puszki i to, czy przewody mają zostać w środku tylko dla jednego mechanizmu, czy dla całego bloku gniazd i łączników.
Ja zaczynam od pytania: co będzie nad tym punktem stało, wisiało albo przebiegało obok? Dopiero potem rysuję linie na ścianie. Dzięki temu osprzęt nie ląduje za szafą, za wezgłowiem albo dokładnie tam, gdzie otwierają się drzwi. To prowadzi nas do konkretnych odległości, bo właśnie one najczęściej decydują o powodzeniu całego montażu.

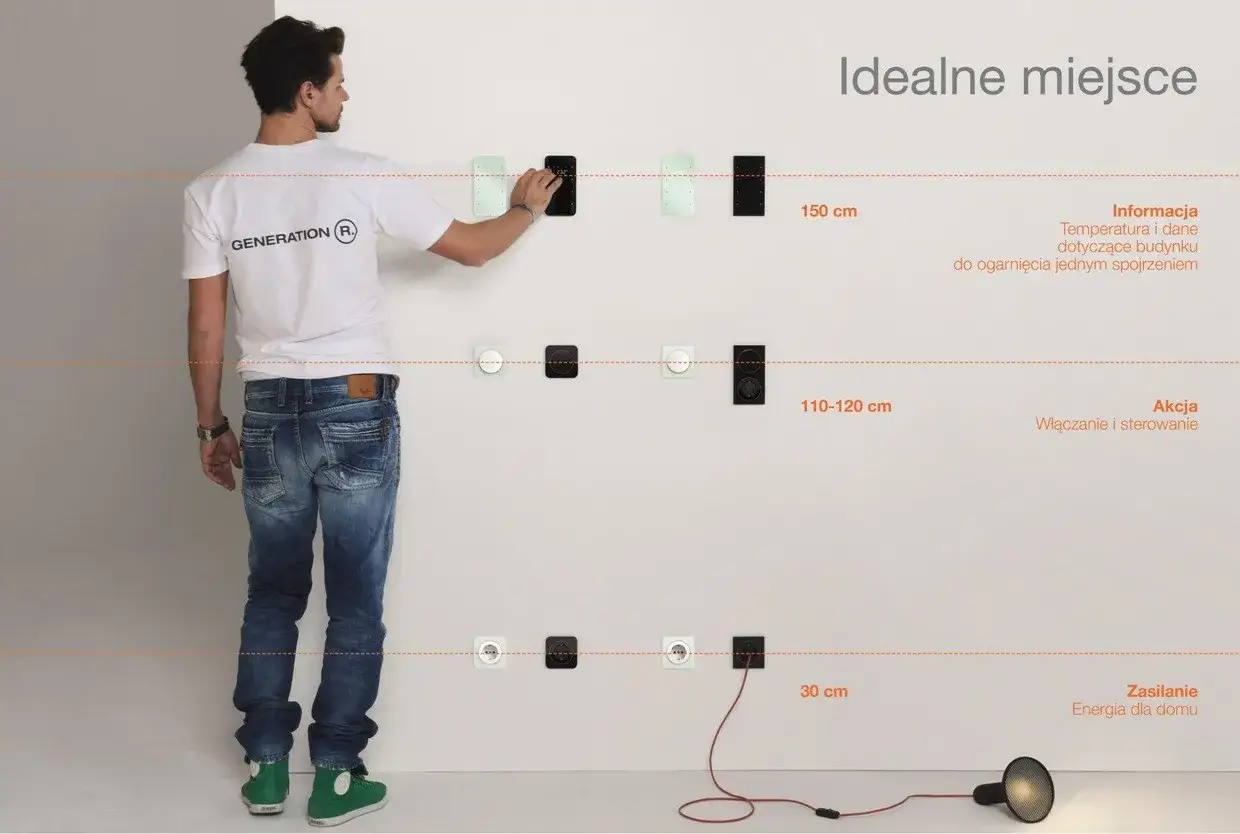

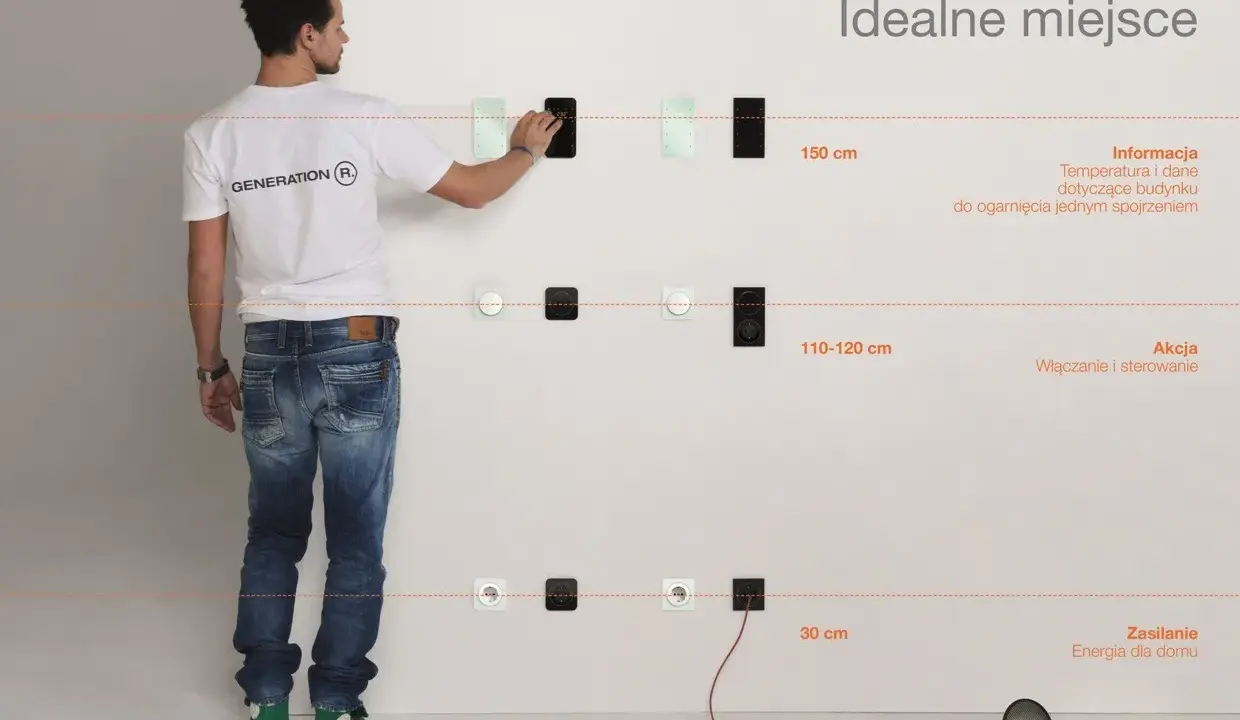

Jakie odległości przyjmuje się w praktyce
Przy montażu puszek i osprzętu najczęściej pracuję na sprawdzonych wartościach orientacyjnych, a nie na przypadkowych „na oko”. To nie jest fanaberia. Kilka centymetrów różnicy decyduje o tym, czy włącznik wygodnie działa przy wejściu, a gniazdo da się później zasłonić meblem bez szukania przedłużacza.
| Element | Typowa wartość | Po co to pamiętać |
|---|---|---|
| Łącznik przy drzwiach | około 105–120 cm od podłogi | Włącznik ma być pod ręką, bez szukania go po ciemku i bez unoszenia ręki zbyt wysoko. |
| Łącznik względem ościeżnicy | około 15 cm od krawędzi drzwi, po stronie klamki | Zapewnia naturalne miejsce obsługi i zmniejsza ryzyko kolizji z futryną. |
| Gniazda w pokojach | 20–30 cm od podłogi | To najwygodniejszy poziom dla większości sprzętów i układu mebli. |
| Gniazda nad blatem | zwykle około 110–120 cm od podłogi | Łatwiej utrzymać je nad cokołem i poza strefą zachlapania. |
| Zestaw wielokrotny | często 71 mm między punktami mocowania mechanizmu | Ten wymiar musi zgadzać się z ramką i serią osprzętu. |
| Kilka rurek w bruździe | minimum 5 mm odstępu | Zmniejsza ryzyko uszkodzeń i ułatwia poprawne ułożenie instalacji. |
W łazience dochodzi jeszcze jedna rzecz: strefy mokre. Tam nie wystarczy samo zachowanie odległości od ściany. Trzeba też pilnować, żeby osprzęt nie znalazł się w miejscu narażonym na wodę, a jeśli już musi być w pobliżu, to powinien mieć odpowiednią ochronę. Z tego powodu odległość od wanny lub brodzika warto traktować jako minimum, a nie jako zachętę do wciskania puszki „na styk”.
Te liczby dają bezpieczny punkt startu, ale nie zamykają tematu. Najwięcej sensu mają dopiero wtedy, gdy przełożysz je na konkretne pomieszczenia i sposób ustawienia mebli.
Jak rozplanować punkty w pokojach i korytarzach
W pokojach mieszkalnych nie projektuję gniazd i łączników od abstrakcyjnego planu ścian, tylko od ustawienia łóżka, sofy, biurka i sprzętu RTV. To niby oczywiste, ale właśnie na tym etapie rodzi się większość późniejszych problemów. Gniazdo za szafą jest gniazdem tylko na papierze. W praktyce bywa bezużyteczne.
Salon
W salonie najczęściej grupuję punkty w strefach: przy telewizorze, przy sofie, przy lampach i przy ewentualnym biurku. To lepsze niż równomierne rozsypanie kilku gniazd po całej ścianie. Jeśli wiesz, że jedna ściana będzie „medialna”, warto zaplanować kilka punktów w jednym miejscu, a nie rozbijać je na różne wysokości bez logiki.
Przy meblach wolnostojących zostawiam zapas tak, aby gniazdo nie wylądowało dokładnie za korpusem szafy albo za zagłówkiem łóżka. To drobiazg, który później robi ogromną różnicę, bo pozwala podłączyć lampkę, odkurzacz czy ładowarkę bez przesuwania całego wyposażenia.
Sypialnia
Tu zwykle planuję gniazda po obu stronach łóżka, najlepiej tak, by dało się wygodnie podłączyć lampki nocne i ładowarki. Jeśli przy łóżku ma stanąć wysoki stolik, warto nie schodzić zbyt nisko z punktem zasilania. W sypialni liczy się komfort codzienny, a nie tylko „zgodność z rysunkiem”.
Łącznik przy wejściu powinien być na tej samej stronie co klamka. Dzięki temu po wejściu do pokoju nie trzeba przecinać całego przejścia, żeby zapalić światło. W dłuższych układach dobrze sprawdzają się też łączniki schodowe lub krzyżowe, ale to już warto przewidzieć na etapie projektu, a nie przy samym montażu.
Korytarz
W korytarzu najważniejsze są prostota i czytelność. Jedno wejście, jedno miejsce obsługi, brak kombinacji. Jeśli korytarz jest długi, rozważam sterowanie światłem z dwóch stron, bo wtedy instalacja jest po prostu wygodniejsza. Wąskie przejścia źle znoszą przypadkowo wysunięte puszki i zbyt bliskie ustawienie osprzętu względem narożników.
W takich miejscach szybciej niż gdzie indziej wychodzą na jaw niedokładności wykonawcze. Jeśli puszki nie są ustawione w jednej linii, ramka potrafi to bezlitośnie pokazać. Dlatego w komunikacji z wykonawcą zawsze wolę mówić nie tylko o wysokości, ale też o osi i o dystansie od futryny.
Kuchnia i łazienka rządzą się swoimi zasadami
W tych dwóch pomieszczeniach standard z salonu po prostu nie wystarcza. Tu dochodzą zachlapania, para wodna, większa liczba urządzeń i konieczność zachowania stref bezpieczeństwa. Jeśli mam wskazać miejsca, w których najczęściej powstają późniejsze poprawki, to właśnie kuchnia i łazienka są na pierwszym miejscu.
Kuchnia
W kuchni gniazda nad blatem planuję tak, żeby były dostępne, ale nie kolidowały z szafkami, okapem, zlewem ani płytą grzewczą. Z doświadczenia wynika, że lepiej dać jeden punkt więcej niż później walczyć z przedłużaczem schowanym za ekspres do kawy. Wysokość około 110–120 cm od podłogi zwykle dobrze współpracuje z zabudową kuchenną, ale zawsze sprawdzam faktyczną wysokość blatu i cokołu.
Do sprzętów dużej mocy, takich jak piekarnik, zmywarka czy płyta, warto przewidzieć osobne obwody i takie miejsca montażu, do których da się jeszcze dotrzeć po wsunięciu urządzenia. Nie projektuję gniazda dokładnie tam, gdzie potem stanie ciężka zabudowa bez możliwości dostępu. To oszczędza nerwy przy serwisie i przy ewentualnej wymianie sprzętu.
Łazienka
W łazience nie chodzi wyłącznie o wysokość, ale przede wszystkim o bezpieczeństwo. Osprzęt powinien być poza strefami mokrymi, a jeśli warunki tego wymagają, musi mieć odpowiedni stopień ochrony. W pobliżu wanny albo brodzika zostawiam wyraźny margines, a nie minimalny dopuszczalny dystans. To jedno z tych miejsc, gdzie rozsądek ma większą wartość niż oszczędność paru centymetrów.
Łącznik światła zwykle lokuję przy wejściu, po stronie klamki, ale często po prostu poza samą łazienką. To wygodniejsze i bezpieczniejsze rozwiązanie, zwłaszcza w małych pomieszczeniach. Gniazda w łazience montuję tylko tam, gdzie mają sens użytkowy, a nie dlatego, że „akurat się zmieściły”.
Przeczytaj również: Wentylacja mechaniczna nawiewno-wywiewna - jak uniknąć błędów?
Pralnia i pomieszczenia techniczne
To miejsca, w których sprzęt jest często upakowany ciaśniej niż w salonie, więc każdy punkt musi być przemyślany. Zwracam uwagę na dostęp do gniazd przy pralkach, suszarkach, sterownikach i ewentualnych czujnikach. Jeśli instalacja ma być rozwojowa, zostawiam wolne miejsce pod dodatkowy osprzęt, bo późniejsze dokładanie punktów zwykle kończy się kuciem.
W takich pomieszczeniach dobrze działa zasada: mniej dekoracyjnej symetrii, więcej funkcji. I właśnie to prowadzi do kolejnego etapu, czyli dobrania samej puszki oraz osprzętu do warunków montażu.
Jak dobrać puszki, żeby osprzęt nie walczył z tynkiem
W teorii puszka to tylko obudowa. W praktyce to ona decyduje, czy osprzęt da się zamontować bez naprężeń, czy ramka będzie leżeć równo i czy w środku zostanie miejsce na przewody. Największą różnicę robi tu głębokość i zgodność systemowa.
| Rodzaj puszki | Kiedy ma sens | Na co uważać |
|---|---|---|
| Pojedyncza fi 60 | Jeden łącznik albo jedno gniazdo, prosty punkt instalacyjny | Ma mniej miejsca na przewody, więc przy większym osprzęcie bywa zbyt ciasna. |
| Puszka wielokrotna | Kilka mechanizmów pod jedną ramką | Wymaga bardzo dokładnego osiowania i zgodności z serią osprzętu. |
| Puszka głęboka 60 mm | Dimmer, smart switch, więcej przewodów, gęstsza instalacja | Trzeba zostawić przestrzeń w ścianie i nie upychać przewodów na siłę. |
| Puszka do karton-gipsu | Ściany lekkie i zabudowy z płyt | Musi być poprawnie dociśnięta do płyty, inaczej osprzęt będzie pracował. |
| Puszka do muru | Cegła, beton, tynk tradycyjny | Najważniejsze jest sztywne osadzenie i ochrona przed deformacją podczas tynkowania. |
W wielu seriach osprzętu spotkasz rozstaw 71 mm między punktami mocowania mechanizmu, ale nie traktuję tego jako zasady uniwersalnej. Ja zawsze sprawdzam kartę konkretnej serii, bo różnice między producentami i rozwiązaniami systemowymi potrafią zaskoczyć. Jeśli ramka ma objąć dwa lub trzy moduły, nawet niewielkie przesunięcie będzie widoczne od razu.
Przy większej liczbie przewodów naprawdę warto postawić na puszki głębokie. To drobny koszt na etapie budowy, a później oszczędność czasu i miejsca. Z kolei mieszanie przypadkowych elementów z różnych systemów odradzam. Niby czasem „się da”, ale zwykle tylko kosztem estetyki albo stabilności montażu.
Najczęstsze błędy, które potem kosztują poprawki
Gdybym miał wskazać trzy rzeczy, które psują dobrze zaplanowaną instalację, byłyby to: zły punkt względem mebli, zbyt płytka puszka i brak kontroli osi po tynkowaniu. To właśnie te detale najczęściej robią różnicę między instalacją „dobrą” a instalacją, przy której elektryk wraca z poprawkami.
- Puszka za blisko futryny - wygląda poprawnie na etapie bruzdy, ale po założeniu ramki albo po otwarciu drzwi okazuje się niewygodna.
- Zbyt mała głębokość - przewody są ściśnięte, mechanizm nie chce wejść, a przy smart osprzęcie brakuje miejsca na elektronikę.
- Brak wspólnej osi - przy ramkach wielokrotnych każde odchylenie jest widoczne i później nie da się go „odmylić”.
- Ignorowanie finalnego układu mebli - punkt ląduje za szafą, łóżkiem albo sprzętem AGD i traci sens użytkowy.
- Osadzanie puszek przed końcowym poziomem tynku - po wykończeniu ściany osprzęt wypada za głęboko albo za płytko.
W praktyce najwięcej problemów robi brak próby „na sucho”. Jeśli przed zamknięciem ścian nie przymierzy się osprzętu, ramki i puszki w realnych warunkach, później korekta bywa już kosztowna. To samo dotyczy zdjęć z budowy. Kilka fotografii z wymiarami potrafi uratować modernizację po latach, kiedy nikt już nie pamięta, gdzie dokładnie szły przewody.
Zanim zamkniesz ściany, sprawdź te trzy rzeczy
Na końcu zostawiam prostą zasadę: zanim tynk i gładź przykryją instalację, sprawdzam nie tylko położenie puszek, ale też to, czy da się do nich wrócić bez zgadywania. To najlepszy moment na poprawki, bo każda późniejsza korekta jest już kilka razy trudniejsza.
- Czy wszystkie punkty są ustawione na jednej linii i mają zaplanowaną docelową wysokość.
- Czy osprzęt nie koliduje z drzwiami, meblami, sprzętem kuchennym albo strefami mokrymi.
- Czy puszki mają dość miejsca na przewody i czy wybrana seria osprzętu pasuje do ich rozstawu.
- Czy zrobiłeś zdjęcia i pomiary przed zakryciem ścian, najlepiej z zaznaczonymi osiami punktów.
Jeśli mam wskazać jedną rzecz, która daje największą oszczędność czasu i pieniędzy, to jest nią dokładne rozrysowanie punktów jeszcze przed montażem. Wtedy rozstaw puszek elektrycznych przestaje być problemem technicznym, a staje się po prostu dobrze rozwiązanym elementem całej instalacji. I właśnie tak powinno to wyglądać: bez improwizacji, za to z marginesem na wygodę i przyszłe zmiany.
