Wybór głębokości fundamentu nie zaczyna się od szerokości ławy ani rodzaju betonu, tylko od sprawdzenia, jak głęboko w danym miejscu może zamarzać ziemia. Strefy przemarzania gruntu pomagają ustalić bezpieczny poziom posadowienia, ale sama mapa nie wystarczy, bo równie ważne są rodzaj podłoża, wilgotność i sposób odprowadzania wody. Wyjaśniam, jak czytać podział Polski, kiedy potrzebny jest głębszy wykop i co zmienia zastosowanie płyty fundamentowej.
Najważniejsze informacje o przemarzaniu podłoża
- Polska ma cztery strefy o głębokości przemarzania od 0,8 do 1,4 m.
- Ławy i stopy fundamentowe zwykle projektuje się poniżej lokalnej granicy przemarzania, zwłaszcza na gruntach wysadzinowych.
- Mróz najbardziej szkodzi, gdy woda może dopływać do drobnoziarnistego, wilgotnego gruntu.
- Płyta fundamentowa może być posadowiona płycej, ale tylko jako kompletne rozwiązanie zaprojektowane z izolacją i przygotowanym podłożem.
- Rury wodne wymagają osobnego sprawdzenia głębokości przykrycia, a nie prostego kopiowania poziomu ławy.

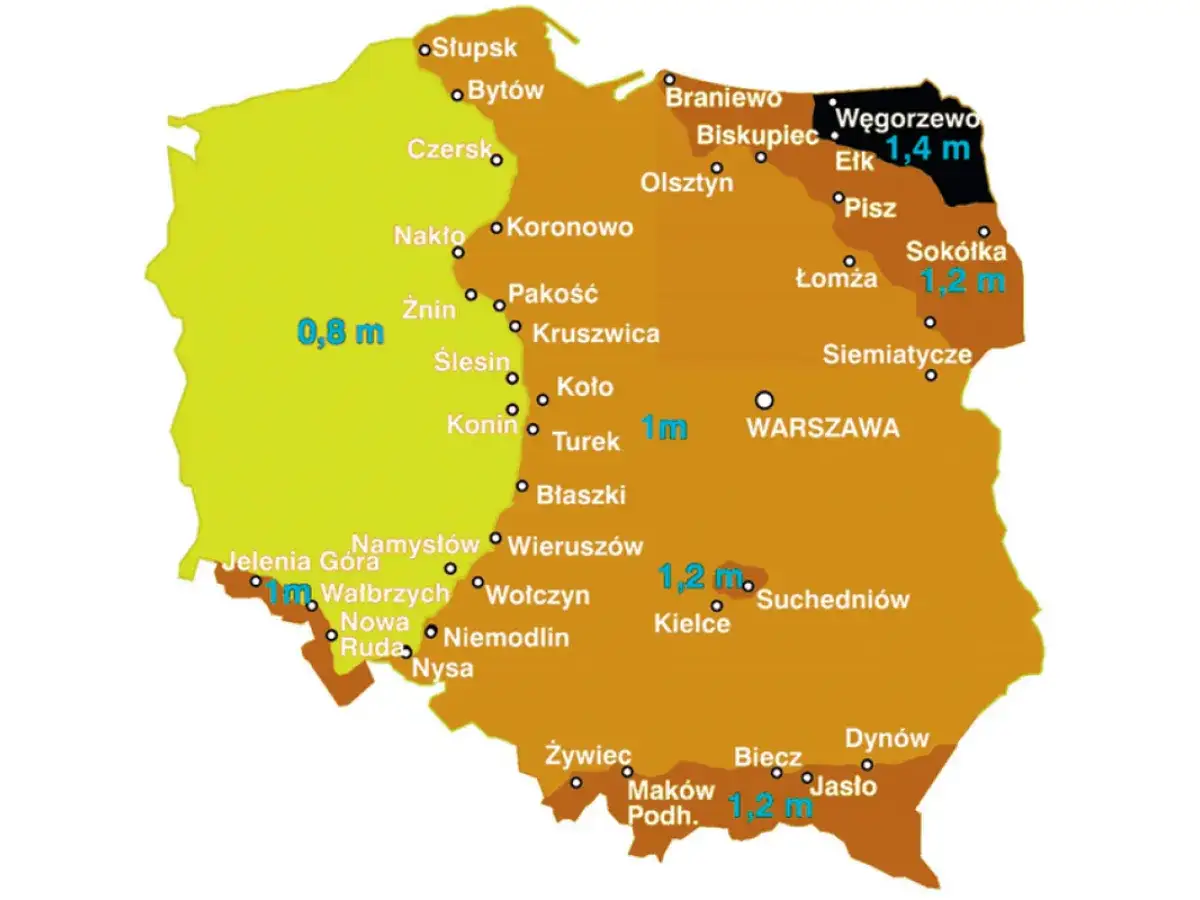

Jak działa podział Polski na strefy przemarzania
Głębokość przemarzania oznacza umowny poziom, do którego w typowych, niekorzystnych warunkach może sięgać zamarzająca warstwa podłoża. W polskiej praktyce projektowej przyjmuje się cztery wartości: 0,80 m, 1,00 m, 1,20 m oraz 1,40 m. Są one związane z mapą stref wykorzystywaną przy projektowaniu posadowienia i instalacji podziemnych.
| Strefa | Przyjmowana głębokość | Orientacyjny obszar występowania |
|---|---|---|
| I | 0,80 m | Najłagodniejsze rejony zachodniej Polski i część wybrzeża |
| II | 1,00 m | Znaczna część Polski centralnej i południowej |
| III | 1,20 m | Chłodniejsze obszary północno-wschodnie, wschodnie i wybrane rejony górskie |
| IV | 1,40 m | Najzimniejsze rejony północno-wschodniej Polski |
Granice na mapie nie pokrywają się idealnie z województwami ani powiatami. Dlatego przy działce położonej blisko granicy dwóch obszarów bezpieczniej jest przyjąć wartość mniej korzystną albo sprawdzić założenia w dokumentacji geotechnicznej. Mapa daje punkt wyjścia, a nie automatyczną odpowiedź dla każdego wykopu.
Warto też pamiętać, że jest to głębokość umowna i klimatyczna. Rzeczywiste przemarzanie zależy między innymi od pokrywy śnieżnej, roślinności, ekspozycji terenu, temperatury, wilgotności oraz tego, czy grunt został wcześniej nasypany lub naruszony. Właśnie dlatego nie traktuję wartości 0,8 czy 1,4 m jako jedynego parametru przy ocenie fundamentu.
Dlaczego mróz może podnieść fundament
Sam spadek temperatury nie powoduje jeszcze poważnego problemu. Ryzyko pojawia się wtedy, gdy woda znajduje się w drobnych porach gruntu i może być podciągana kapilarnie do zamarzającej warstwy. Powstające soczewki lodowe zwiększają objętość podłoża, a efekt nazywa się wysadziną mrozową.
Najbardziej podatne są grunty drobnoziarniste i spoiste, między innymi pylaste, gliniaste oraz takie, w których występuje dużo cząstek mniejszych niż 0,02 mm. Czysty, gruby piasek lub żwir zwykle zachowuje się lepiej, ponieważ woda szybciej odpływa, ale nawet materiał niewysadzinowy nie rozwiąże problemu, jeśli wykop zostanie zalany albo źle zagęszczony.
Podnoszenie nie musi być duże, by uszkodzić budynek. Wystarczy nierównomierne działanie mrozu pod częścią ławy, aby pojawiły się rysy w ścianach, pęknięcia tynku lub odkształcenia posadzki. Wiosną dochodzi jeszcze osłabienie gruntu podczas odmarzania, gdy mokre podłoże ma mniejszą nośność.
Największe znaczenie ma woda
W praktyce często skupiamy się na samej temperaturze, choć ważniejszy bywa poziom wód gruntowych i sposób odprowadzenia deszczówki. Nieszczelna rynna, brak spadku terenu od budynku albo zasypanie wykopu gliną może stworzyć przy fundamencie lokalne warunki gorsze niż wynikałoby z mapy.
Dlatego przy trudnym podłożu projekt powinien uwzględniać odwodnienie, hydroizolację i materiał zasypowy. Nie wystarczy wykopać fundamentu głębiej, jeśli woda nadal będzie gromadzić się przy jego ścianach.
Jak dobrać głębokość fundamentu do działki
Dla tradycyjnych ław i stóp fundamentowych podstawową zasadą jest umieszczenie spodu fundamentu poniżej lokalnej głębokości przemarzania, szczególnie gdy pod budynkiem występuje grunt wysadzinowy. Poziom mierzy się względem projektowanego terenu, a nie przypadkowego obniżenia powstałego po zdjęciu humusu. To ważne, bo późniejsze wyrównanie działki może zmienić rzeczywistą głębokość przykrycia.
Nie oznacza to jednak, że każdy dom w Polsce trzeba posadawiać dokładnie na 1,4 m. Ostateczna głębokość zależy również od warstwy nośnej, poziomu wody, obciążeń budynku i rodzaju fundamentu. Jeżeli nośne podłoże znajduje się głębiej, sama ochrona przed mrozem nie będzie wystarczającym kryterium.
Co zrobić, gdy grunt jest wysadzinowy
Jeśli w poziomie posadowienia znajduje się glina, pył, namuł lub inny grunt wrażliwy na mróz, projektant może przewidzieć jego wymianę. Zastępuje się go zwykle dobrze zagęszczonym piaskiem grubym, pospółką albo żwirem, bez domieszki części ilastych i pylastych. Materiał trzeba układać warstwami, ponieważ sama nazwa kruszywa nie gwarantuje stabilności.
Wymiana gruntu bywa skuteczna, ale nie zawsze jest najtańszym rozwiązaniem. Przy wysokiej wodzie gruntowej, dużej głębokości słabej warstwy albo ograniczonym dostępie dla sprzętu korzystniejsze może okazać się wzmocnienie podłoża, zmiana sposobu posadowienia lub zastosowanie płyty fundamentowej.
Przeczytaj również: Jak wybrać środek antyadhezyjny do szalunków - Czysty beton!

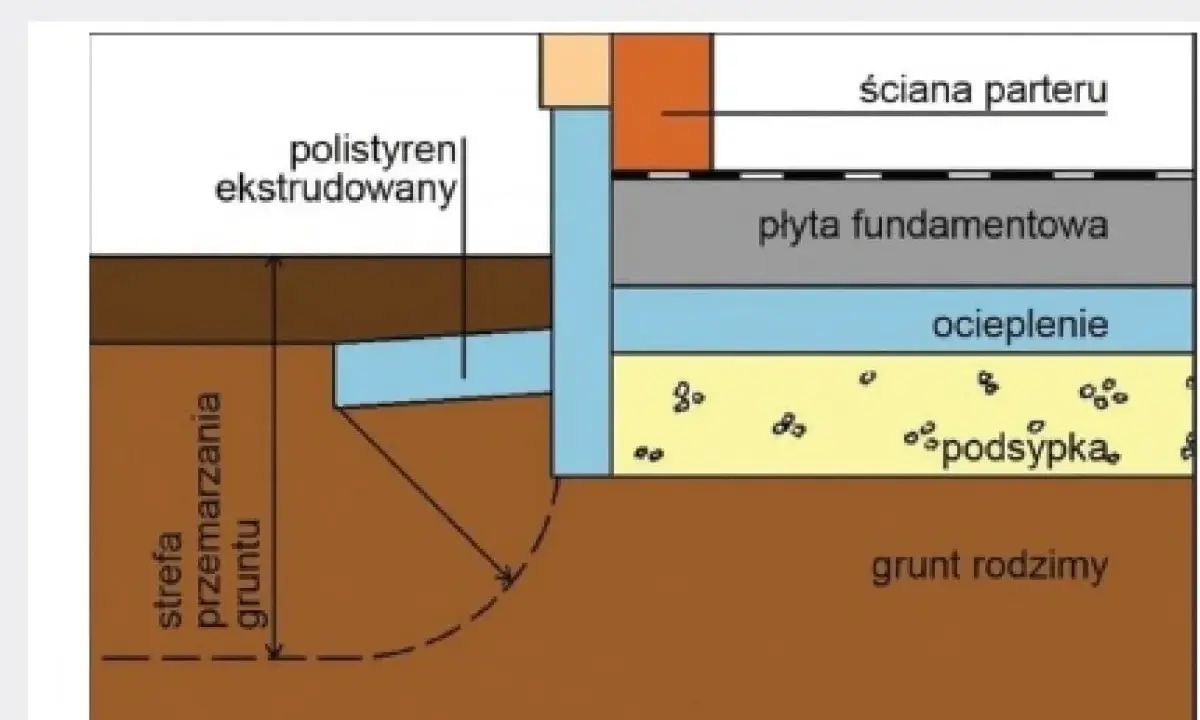

Kiedy płyta fundamentowa zmienia zasady
Płyta fundamentowa rozkłada obciążenie na większej powierzchni i może być posadowiona płycej niż ławy. Nie oznacza to jednak, że wystarczy wylać beton na gruncie powyżej granicy przemarzania. Potrzebny jest cały układ obejmujący warstwę niewysadzinową, odpowiednie zagęszczenie, izolację cieplną i rozwiązanie krawędzi płyty.
To rozwiązanie dobrze sprawdza się przy budynkach bez piwnicy, zwłaszcza gdy zależy nam na ciągłości izolacji termicznej. Przy niejednorodnym lub bardzo słabym podłożu nadal konieczne są badania i obliczenia. Płyta nie jest uniwersalnym sposobem na pominięcie warunków gruntowych.
W dokumentacji projektowej można spotkać rozwiązania posadowione powyżej przyjmowanej granicy przemarzania, ale powinny one wynikać z obliczeń i zastosowanych zabezpieczeń. Sam argument, że sąsiad wykonał płytszy fundament, nie jest wystarczającym uzasadnieniem dla innej działki.
Instalacje podziemne wymagają osobnego sprawdzenia
Rury wodociągowe, przyłącza i przewody prowadzone na zewnątrz są narażone na zamarzanie bardziej bezpośrednio niż fundament, ponieważ znajdująca się w nich woda może stać bez ruchu. Ich głębokość określa się jako przykrycie od projektowanego poziomu terenu do górnej powierzchni przewodu, a nie jako odległość do osi rury.
W praktyce dla przewodów wodociągowych często przyjmuje się zapas względem lokalnej strefy, przykładowo około 40 cm, natomiast dla kanalizacji wartości mogą być inne i zależą od projektu oraz warunków technicznych. Nie należy bezrefleksyjnie przenosić jednej liczby na wszystkie instalacje.
Jeżeli przewód musi przebiegać płycej, można rozważyć izolację, kabel grzejny albo inne zabezpieczenie przewidziane przez projektanta. Izolacja nie zastępuje automatycznie odpowiedniej głębokości, zwłaszcza w miejscu narażonym na długotrwałe zaleganie śniegu lub silne wychłodzenie.
Podobnej ostrożności wymagają poziome kolektory pomp ciepła, zbiorniki i elementy małej architektury posadowione na gruncie. Ich lokalizacja powinna uwzględniać nie tylko mróz, lecz także późniejszy dostęp serwisowy, możliwość naprawy oraz ryzyko przemieszczania się podłoża.
Najczęstsze błędy przy ocenie głębokości przemarzania
- Kopiowanie głębokości od sąsiada bez sprawdzenia poziomu terenu, rodzaju gruntu i wody.
- Traktowanie granicy przemarzania jako jedynego kryterium, mimo że pod fundamentem znajduje się grunt słabonośny.
- Zasypywanie wykopu przypadkową ziemią z gliną, humusem lub odpadami budowlanymi.
- Pozostawienie wykopu otwartego na mróz albo zalanie dna wodą przed betonowaniem.
- Nieuwzględnienie zmiany rzędnej działki po wykonaniu nasypu lub niwelacji.
- Założenie, że płyta fundamentowa zawsze może być płytka bez dodatkowych obliczeń.
Szczególnie często widzę błąd polegający na mierzeniu głębokości od dna wykopu, który został wykonany „na oko”. Tymczasem liczy się relacja fundamentu do docelowego poziomu terenu oraz rzeczywisty układ warstw podłoża. Kilka centymetrów różnicy może nie mieć znaczenia na suchym piasku, ale na mokrej glinie sytuacja wygląda zupełnie inaczej.
Przed rozpoczęciem robót dobrze jest porównać projekt z tym, co faktycznie widać w wykopie. Jeśli pojawiła się inna warstwa gruntu, woda albo nasyp, trzeba przerwać prace i skonsultować zmianę z kierownikiem budowy oraz projektantem. Nie warto ratować harmonogramu kosztem podłoża, którego później nie da się łatwo naprawić.
Trzy sprawdzenia przed rozpoczęciem wykopu
Najpierw ustal lokalną wartość z mapy stref i porównaj ją z poziomem projektowanego terenu. Potem sprawdź opinię geotechniczną, rodzaj gruntu oraz najwyższy spodziewany poziom wód, bo dopiero te informacje pokazują realne ryzyko wysadzin.
Na końcu przeanalizuj cały układ ochrony budynku: głębokość ław lub rozwiązanie płyty, materiał pod fundamentem, zagęszczenie, odwodnienie i przebieg instalacji. Dobrze zaprojektowane posadowienie nie polega na samym wykopaniu się poniżej jednej liczby, lecz na połączeniu ochrony przed mrozem z nośnością i kontrolą wody.
