Poprawnie zaprojektowana instalacja decyduje o tym, czy woda ze studni będzie miała stabilne ciśnienie i czy pompa posłuży bez problemów przez lata. W praktyce liczy się nie tylko sam odwiert, ale też układ rury tłocznej, zaworu zwrotnego, zbiornika, automatyki i filtracji. To właśnie na styku tych elementów najczęściej pojawiają się błędy, które później kosztują najwięcej.
Najważniejszy jest ciąg od warstwy wodonośnej do stabilnego ciśnienia w domu
- Dobry układ zaczyna się od poprawnie wykonanego odwiertu i szczelnej głowicy, a nie od samej pompy.
- Pompa głębinowa musi być dopasowana do wydajności studni, a nie tylko do „mocy z katalogu”.
- Zawór zwrotny, ochrona przed suchobiegiem i właściwe sterowanie mają duży wpływ na trwałość całego zestawu.
- Hydrofor, presostat albo falownik dobiera się do sposobu korzystania z wody w domu i ogrodzie.
- Jakość wody, uszczelnienie głowicy i dostęp serwisowy są równie ważne jak sam schemat hydrauliczny.
Studnia głębinowa schemat instalacji w praktyce

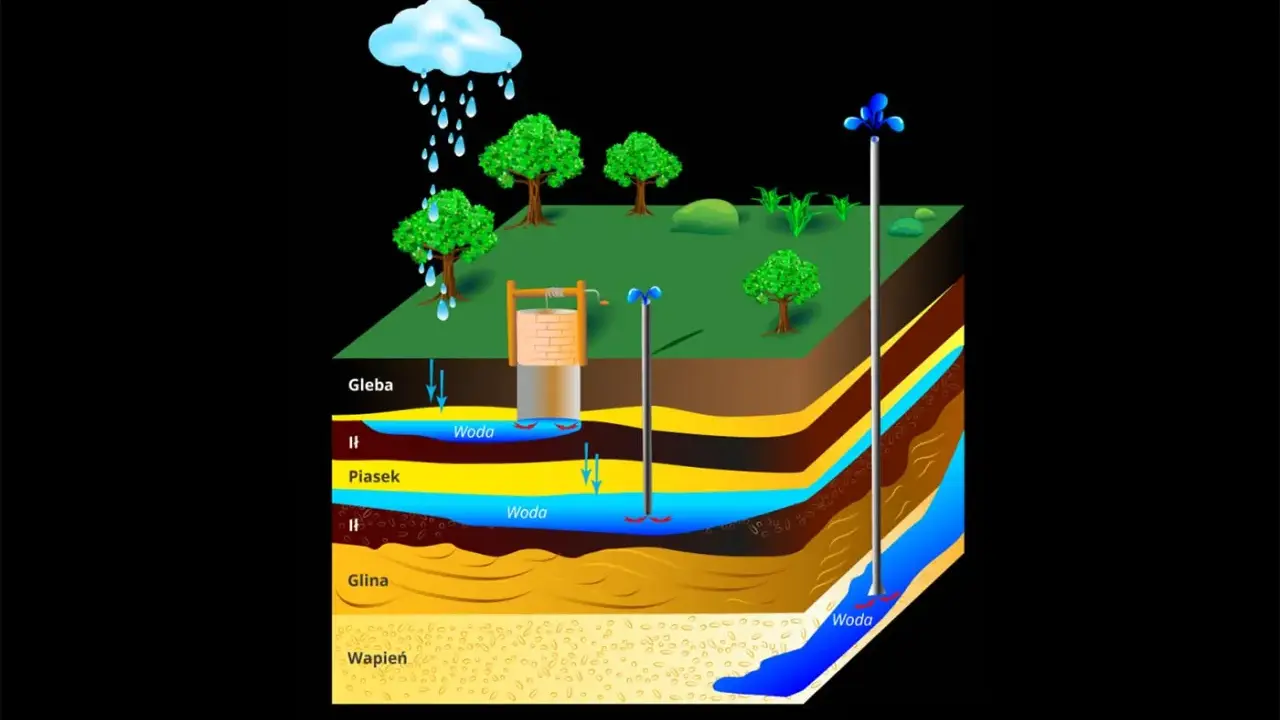

Najprościej można to opisać jako ciąg: warstwa wodonośna, filtr, pompa, rura tłoczna, zabezpieczenia, układ utrzymania ciśnienia i dopiero na końcu instalacja domowa. Taki układ działa dobrze tylko wtedy, gdy każdy element ma swoją funkcję i nie jest dodany „na wszelki wypadek”.
Od filtra do pompy
W części podziemnej najważniejsze są rura osłonowa, sekcja filtrowa i uszczelnienie przestrzeni pierścieniowej. To one decydują, czy do odwiertu nie przedostają się wody powierzchniowe i drobne zanieczyszczenia. W dobrze wykonanej studni filtr pobiera wodę z warstwy wodonośnej, a obsypka żwirowa stabilizuje strefę napływu. Sama pompa nie naprawi błędów w tej części, dlatego jakość odwiertu ma większe znaczenie, niż wielu inwestorów zakłada na początku.
Przeczytaj również: Jakie ogrzewanie do domu 70m2 - Sprawdź, co sprawdzi się najlepiej
Od hydroforu do kranu
Na powierzchni woda przechodzi przez elementy, które odpowiadają za ciśnienie i bezpieczeństwo pracy układu. Najczęściej są to zawór zwrotny, manometr, zbiornik przeponowy lub sterownik ciśnieniowy, a także zabezpieczenie przed pracą na sucho. W praktyce schemat warto czytać od dołu do góry:
- Woda napływa z warstwy wodonośnej przez filtr.
- Pompa głębinowa tłoczy ją do rury prowadzącej na powierzchnię.
- Zawór zwrotny utrzymuje słup wody w przewodzie i ogranicza cofanie się wody po wyłączeniu pompy.
- Hydrofor, presostat albo falownik stabilizuje ciśnienie w instalacji.
- Woda trafia do domu, a jeśli trzeba, po drodze przechodzi przez filtry lub urządzenia uzdatniające.
Ten układ wygląda prosto tylko na rysunku. W praktyce o jego jakości decydują detale: głębokość zawieszenia pompy, średnica odwiertu, długość przewodów, sposób mocowania kabla i to, czy urządzenia są dobrane do realnego poboru wody.
Z czego składa się dobry układ i co robi każdy element
W dobrze zaprojektowanej instalacji nie ma przypadkowych części. Każdy element powinien rozwiązywać konkretny problem: chronić wodę, utrzymać ciśnienie albo ograniczać zużycie pompy. Poniżej najważniejsze komponenty, które najczęściej pojawiają się w praktycznych schematach.
| Element | Rola w instalacji | Na co uważać |
|---|---|---|
| Rura osłonowa | Stabilizuje odwiert i ogranicza napływ zanieczyszczeń z otoczenia. | Słabe uszczelnienie głowicy lub nieszczelna zabudowa szybko pogarszają jakość wody. |
| Filtr studzienny | Pozwala pobierać wodę z warstwy wodonośnej i zatrzymuje większe cząstki stałe. | Zły dobór długości lub strefy filtracyjnej może ograniczyć wydajność studni. |
| Pompa głębinowa | Tłoczy wodę na powierzchnię. | Nie powinna pracować zbyt nisko przy dnie ani poza zakresem wydajności studni. |
| Zawór zwrotny | Nie dopuszcza do cofania się wody po wyłączeniu pompy. | Brak zaworu albo jego zły montaż skutkuje spadkami ciśnienia i częstszymi startami układu. |
| Rura tłoczna | Transportuje wodę od pompy do instalacji naziemnej. | Powinna być odporna na ciśnienie i poprawnie podparta, żeby nie przenosić obciążeń na pompę. |
| Kabel zasilający | Doprowadza energię do silnika pompy. | Luzem puszczony przewód szybciej się zużywa; trzeba go mocować do rury zgodnie z instrukcją urządzenia. |
| Zbiornik hydroforowy | Magazynuje wodę pod ciśnieniem i ogranicza liczbę załączeń pompy. | Zbyt mała pojemność oznacza częstsze starty i szybsze zużycie osprzętu. |
| Presostat lub sterownik | Włącza i wyłącza pompę przy określonym ciśnieniu. | Źle ustawione progi powodują wahania ciśnienia albo zbyt agresywną pracę pompy. |
| Zabezpieczenie przed suchobiegiem | Chroni pompę, gdy w studni chwilowo zabraknie wody. | To jeden z tych elementów, które najłatwiej pominąć, a potem płaci się za uszkodzony silnik. |
| Filtry i uzdatnianie | Poprawiają jakość wody i chronią armaturę w domu. | Dobiera się je po badaniu wody, a nie „na oko”. |
Dwie rzeczy są często niedoceniane: odległość pompy od dna oraz warunki chłodzenia silnika. Zbyt niskie zawieszenie zwiększa ryzyko zasysania osadu, a w niektórych układach trzeba też zadbać o odpowiedni przepływ wody wokół silnika. Gdy średnica odwiertu i pompy nie pasują do siebie, może być potrzebny płaszcz chłodzący.
Hydrofor, presostat czy falownik
W domowych instalacjach spotyka się dziś kilka wariantów sterowania. Na poziomie praktycznym różnią się one przede wszystkim komfortem użytkowania, liczbą startów pompy i kosztem całego zestawu. Nie ma jednego rozwiązania dla wszystkich, bo inne potrzeby ma dom z podlewaniem ogrodu, a inne mała instalacja do jednego budynku.
| Rozwiązanie | Kiedy ma sens | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Zbiornik hydroforowy + presostat | Typowy dom jednorodzinny, ogród, umiarkowany pobór wody. | Prosta konstrukcja, niższy koszt, mniej startów pompy. | Większe gabaryty i pewne wahania ciśnienia przy poborze. |
| Sterownik ciśnieniowy | Gdy zależy na prostocie i kompaktowym układzie. | Mniej osprzętu, wygodna obsługa, szybka reakcja. | Wymaga poprawnego doboru do wydajności studni i instalacji. |
| Falownik | Przy większym komforcie, zmiennym poborze i bardziej rozbudowanej instalacji. | Stałe ciśnienie i łagodny rozruch pompy. | Wyższy koszt i większa wrażliwość na błędy montażowe oraz elektryczne. |
Jeśli dom ma kilka łazienek, ogród i jednoczesne punkty poboru, falownik potrafi dać bardzo dobrą kulturę pracy. Jeśli jednak instalacja jest prosta i budżet ma znaczenie, tradycyjny zbiornik przeponowy zwykle jest rozsądniejszym wyborem. Najgorszy scenariusz to dobór „na modę” bez sprawdzenia parametrów studni.
Jak dobrać instalację do domu i działki
Najczęstszy błąd inwestora polega na skupieniu się na głębokości odwiertu, a nie na jego wydajności. Tymczasem dla działania całego układu ważniejsze są: ilość wody, jaka napływa do studni, wysokość podnoszenia, liczba punktów poboru i sposób użytkowania wody w ciągu dnia.
- Sprawdź wydajność studni. Sama głębokość nie mówi jeszcze, ile wody można bezpiecznie pobierać przez dłuższy czas.
- Uwzględnij dynamiczny poziom wody. To on pokazuje, jak zachowuje się ujęcie pod obciążeniem, a nie tylko „na papierze”.
- Zsumuj realny pobór. Inne wymagania ma dom z jedną łazienką, a inne budynek z podlewaniem ogrodu i pompą do systemu nawadniania.
- Dobierz automatykę do rytmu użytkowania. Przy częstych, krótkich poborach lepiej działa układ ograniczający liczbę startów pompy.
- Zostaw miejsce na serwis. Filtry, zawory i sterownik muszą być dostępne bez rozbierania połowy instalacji.
Na etapie lokalizacji studni trzeba też uwzględnić odległości od źródeł zanieczyszczeń, ukształtowanie terenu i możliwość bezpiecznego doprowadzenia zasilania. To nie są formalności bez znaczenia. Jeżeli odwiert znajdzie się w złym miejscu albo w strefie podatnej na spływ wód powierzchniowych, nawet dobry zestaw pompowy nie rozwiąże problemu do końca.
Najważniejsza zasada brzmi prosto: układ powinien być dopasowany do najsłabszego elementu, czyli do wydajności studni. Zbyt mocna pompa nie poprawi sytuacji, a może wręcz przyspieszyć zużycie całego systemu.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Wiele problemów pojawia się dopiero po pierwszych tygodniach eksploatacji. Instalacja wygląda poprawnie, ale w praktyce coś zaczyna klikać, tracić ciśnienie albo uruchamiać się zbyt często. To zwykle znak, że któryś element został dobrany zbyt optymistycznie.
- Dobór pompy wyłącznie po mocy. Liczy się punkt pracy, wysokość podnoszenia i wydajność studni, a nie sama liczba watów.
- Brak zabezpieczenia przed suchobiegiem. Przy zmiennym poziomie wody to prosta droga do awarii.
- Zbyt mały zbiornik. Efekt to częste starty pompy i szybsze zużycie osprzętu.
- Brak zaworu zwrotnego lub zły jego montaż. Ciśnienie spada, a pompa pracuje bardziej nerwowo.
- Pominięcie badania wody. Bez analizy nie wiadomo, czy wystarczy filtr mechaniczny, czy potrzebne jest coś więcej.
- Słabe uszczelnienie głowicy. Nawet mały przeciek potrafi wprowadzać do studni zanieczyszczenia z otoczenia.
- Luzem prowadzony kabel. Z czasem ociera się o elementy instalacji i utrudnia późniejszy serwis.
Niektóre z tych błędów da się poprawić bez większego remontu, ale część oznacza już wymianę elementów albo ponowne ustawianie całego zestawu. Dlatego lepiej sprawdzić wszystko przed zasypaniem i uruchomieniem niż potem szukać przyczyny w środku sezonu.
Bezpieczna eksploatacja przez lata
Dobrze wykonany schemat to dopiero początek. Równie ważna jest eksploatacja, bo studnia i instalacja pracują w zmiennych warunkach: po deszczu, po okresie suszy, po dłuższym postoju albo po intensywnym podlewaniu ogrodu. Właśnie wtedy wychodzi, czy układ ma zapas, czy działa na granicy możliwości.
Jeśli studnia została podtopiona albo zalana, nie należy od razu używać wody do picia czy gotowania. Trzeba sprawdzić szczelność głowicy, ocenić stan techniczny ujęcia, oczyścić je i dopiero potem wykonać badanie wody. W praktyce to najkrótsza droga do bezpiecznego powrotu do normalnego użytkowania.
- Po zalaniu lub podtopieniu nie korzystaj z wody spożywczo, dopóki nie potwierdzisz jej jakości.
- Skontroluj uszczelnienie głowicy i otoczenie wylotu rury studziennej.
- Po czyszczeniu i ewentualnej dezynfekcji zrób badanie laboratoryjne wody.
- Obserwuj ciśnienie i częstotliwość załączeń pompy, bo to pierwszy sygnał problemów z układem.
- Dbaj o filtry, bo zapchany wkład potrafi imitować awarię pompy.
Jeżeli instalacja ma pracować niezawodnie, warto też zaplanować prosty dostęp serwisowy do manometru, zaworów i sterownika. Dobrze, gdy awaria jednego elementu nie wymaga rozbierania całego układu. To szczegół, który rzadko widać na zdjęciach, ale bardzo mocno czuć w codziennym użytkowaniu.
Kiedy prosty układ wystarczy, a kiedy trzeba rozbudować automatykę
W niewielkim domu jednorodzinnym prosty zestaw z pompą głębinową, zaworem zwrotnym, zbiornikiem przeponowym i presostatem zwykle w zupełności wystarcza. Taki układ jest czytelny, łatwy w serwisie i stosunkowo odporny na drobne błędy eksploatacyjne. Warto jednak przejść na bardziej rozbudowane sterowanie, jeśli pobór wody jest zmienny, instalacja zasila kilka stref albo zależy Ci na bardzo stabilnym ciśnieniu w punktach poboru.Im większa różnica między najniższym a najwyższym poborem wody, tym bardziej opłaca się automatyka, która łagodnie steruje pracą pompy. Przy dobrze dobranym falowniku albo sensownie zaprojektowanym układzie hydroforowym pompa nie uruchamia się nerwowo, woda nie faluje, a cała instalacja pracuje przewidywalnie. I właśnie taki efekt powinien dawać dobry schemat: prosty w zrozumieniu, ale dopracowany w szczegółach.
