Przekrój dachu z jętkami pokazuje więcej niż sam kształt połaci. Widać w nim, jak krokwie pracują pod obciążeniem, gdzie kończy się ich swoboda i dlaczego jedna pozioma belka potrafi zmienić zachowanie całej konstrukcji. To ważny temat zarówno przy projektowaniu domu, jak i przy ocenie, czy poddasze da się wygodnie wykorzystać bez kompromisów w nośności.
Najważniejsze rzeczy, które warto wiedzieć przed oceną więźby jętkowej
- Jętka łączy przeciwległe krokwie i ogranicza ich rozchodzenie się pod obciążeniem.
- Przekrój takiego dachu zwykle pokazuje dwa trójkąty, ale o jakości konstrukcji decydują detale połączeń i dobór przekrojów.
- Dokładne wymiary elementów zależą od rozpiętości, pokrycia, śniegu i wiatru, a nie od jednej uniwersalnej recepty.
- Taki dach dobrze sprawdza się przy poddaszu użytkowym, jeśli jętka nie obcina zbyt mocno wysokości wnętrza.
- Najczęstsze problemy to zbyt słaba więźba, błędne położenie jętki, słabe łączniki i niedoszacowanie ciężaru pokrycia.

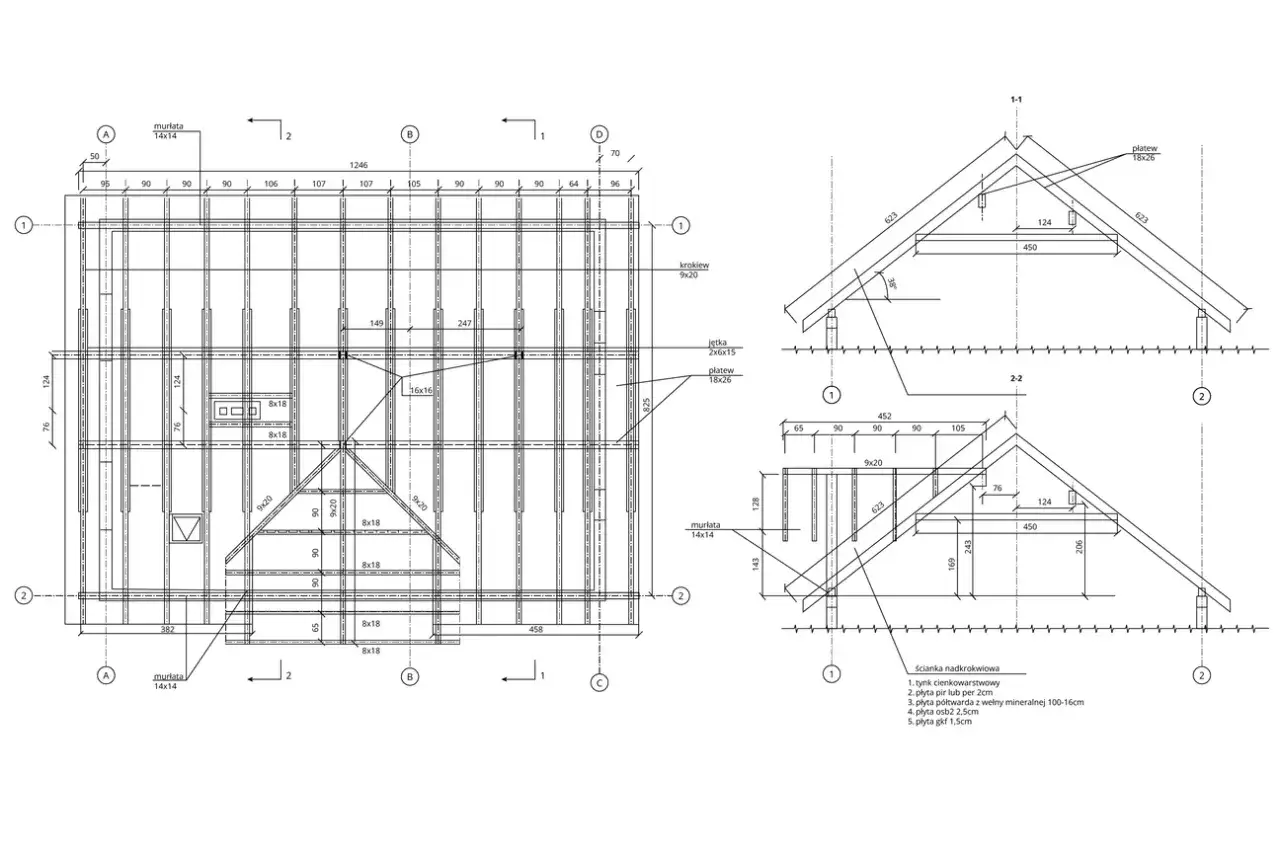

Jak czytać przekrój więźby jętkowej

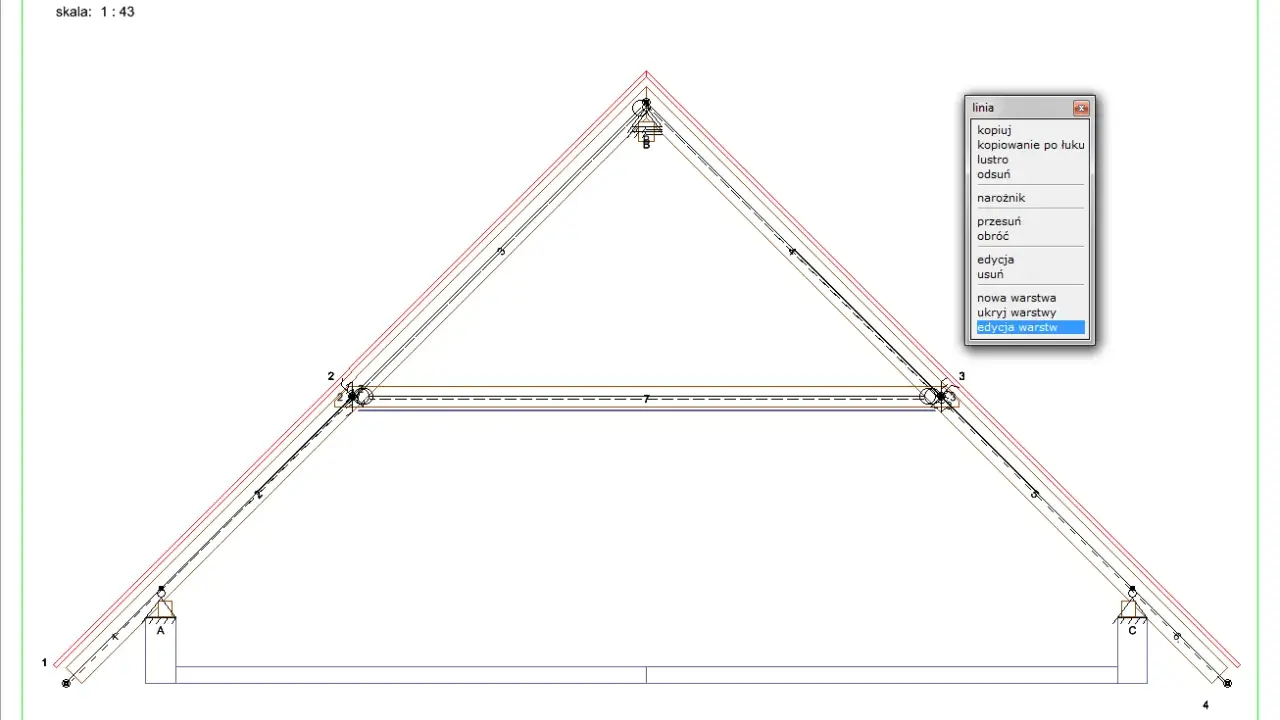

W prostym układzie w przekroju widać trzy rzeczy, które naprawdę mają znaczenie: krokwie, jętkę i oparcie całego układu na murłacie albo wieńcu. Krokwie tworzą skośne boki dachu, jętka spina je mniej więcej w środkowej strefie, a całość musi jeszcze bezpiecznie przenieść obciążenie na ściany zewnętrzne budynku.
To dlatego taki dach jest ceniony w domach jednorodzinnych. Daje czytelny układ konstrukcyjny, a przy rozsądnym projekcie nie wymaga ciężkich podpór w środku poddasza. Jednocześnie nie wolno traktować jętki jak zwykłej belki „na wszelki wypadek” - jej położenie i przekrój wpływają na sztywność całego dachu oraz na to, ile miejsca zostanie pod skosami.
| Element | Gdzie jest w przekroju | Po co go stosuje się w konstrukcji | Na co zwrócić uwagę |
|---|---|---|---|
| Murłata | Na wieńcu lub murze nośnym, przy dolnym oparciu krokwi | Rozkłada obciążenia i stabilizuje strefę oparcia więźby | Liczy się dobre zakotwienie do wieńca i zgodność z projektem ściany |
| Krokwie | Skośne elementy tworzące połać | Przenoszą ciężar pokrycia, śnieg i wiatr | Zbyt mały przekrój szybko ujawnia się ugięciem lub pracą połaci |
| Jętka | Łączy przeciwległe krokwie mniej więcej w środkowej strefie | Usztywnia układ i ogranicza rozpór krokwi | Jej wysokość wpływa i na statykę, i na wygodę poddasza |
| Kalenica | Najwyższy punkt dachu, gdzie spotykają się krokwie | Porządkuje geometrię połaci | Ważna jest dokładność wykonania i symetria obu połaci |
| Ściana stolcowa lub słupki | Występują tylko w niektórych wariantach więźby | Dodatkowo podpierają układ przy większej rozpiętości | Nie każdy dach ich potrzebuje, ale przy większych wymiarach bywają konieczne |
Najważniejsze jest to, że obciążenia nie „wiszą” w próżni. Z połaci trafiają do krokwi, potem do jętki i murłat, a stamtąd do ścian nośnych. Jeśli któryś z tych etapów jest źle zaprojektowany, cała konstrukcja zaczyna pracować mniej stabilnie, nawet jeśli z zewnątrz nadal wygląda poprawnie.
Dlaczego jętka robi tak dużą różnicę
Bez jętki krokwie próbowałyby rozchodzić się na boki, zwłaszcza pod ciężarem śniegu albo przy silnym wietrze. Jętka działa jak element spinający, który ogranicza ten ruch i zamienia luźniejszy układ krokwi w znacznie sztywniejszą konstrukcję.
To nie jest detal kosmetyczny. W praktyce jętka pomaga w trzech obszarach naraz:
- zmniejsza ugięcie krokwi,
- poprawia stateczność dachu przy obciążeniach sezonowych,
- pozwala lepiej wykorzystać poddasze niż układ, który wymaga większej liczby podpór wewnętrznych.
Warto też pamiętać, że jętka nie rozwiązuje wszystkiego. Nie zastąpi dobrze dobranego przekroju krokwi, poprawnego zakotwienia murłaty ani właściwego usztywnienia całej połaci. Jest jednym z kluczowych elementów układu, ale działa skutecznie tylko wtedy, gdy współpracuje z resztą więźby.
Jakie wymiary i rozpiętości spotyka się w praktyce
Przy ocenie dachu najwięcej błędów bierze się z kopiowania cudzych wymiarów bez odniesienia do własnego projektu. To, że u jednego inwestora sprawdziła się konkretna belka, nie oznacza jeszcze, że będzie dobra przy innej rozpiętości, innym pokryciu i innej strefie śniegowej.
| Parametr | Orientacyjna praktyka | Co to oznacza w realnym projekcie |
|---|---|---|
| Rozpiętość układu | Często około 6-9 m w tradycyjnych rozwiązaniach jętkowych | Poza tym zakresem zwykle trzeba bardzo uważnie policzyć przekroje albo rozważyć inne rozwiązanie |
| Położenie jętki | Najczęściej mniej więcej w połowie wysokości krokwi lub nieco wyżej | Wyższa jętka poprawia wykorzystanie poddasza, ale nie zwalnia z obliczeń statycznych |
| Przekrój jętki | W praktyce spotyka się np. 12x14, 12x16, 14x16, 16x18 lub 16x20 cm | To tylko widełki orientacyjne, a nie gotowa recepta do każdego domu |
| Przekrój murłaty | Często 10x10 do 14x14 cm | Zależy od sposobu zakotwienia, rodzaju ściany i przenoszonych obciążeń |
| Materiał | Najczęściej drewno konstrukcyjne odpowiedniej klasy, dobrze wysuszone | Zbyt wilgotne drewno potrafi po czasie zmienić geometrię całego dachu |
Jeśli projektant podaje inne wartości niż te spotykane „na oko” w katalogach, nie musi to oznaczać błędu. Może po prostu pracować z innym kątem nachylenia połaci, cięższym pokryciem albo większą rozpiętością. W konstrukcji dachowej nie ma jednej bezpiecznej liczby dla wszystkich przypadków.
Kiedy ten układ ma sens, a kiedy lepiej go nie forsować
Dach jętkowy jest naturalnym wyborem tam, gdzie potrzebny jest dwuspadowy dach i poddasze ma być czymś więcej niż tylko pustą przestrzenią techniczną. W wielu domach jednorodzinnych to rozsądny kompromis między nośnością, prostotą wykonania i możliwością aranżacji wnętrza.
| Sytuacja projektowa | Ocena | Dlaczego |
|---|---|---|
| Dom jednorodzinny z dachem dwuspadowym | Zwykle bardzo dobry wybór | Układ jest prosty, przewidywalny i dobrze znany wykonawcom |
| Poddasze użytkowe z chęcią ograniczenia słupów | Często najlepsza opcja | Jętka usztywnia więźbę, a wnętrze pozostaje bardziej otwarte |
| Duża rozpiętość i ciężkie pokrycie | Możliwe, ale tylko po dokładnych obliczeniach | Rośnie wymaganie wobec przekrojów, połączeń i oparcia na ścianach |
| Bardzo skomplikowany rzut dachu | Często średni wybór | Układ staje się mniej ekonomiczny i trudniejszy w wykonaniu |
| Potrzeba dużej otwartej przestrzeni bez żadnych podpór | Warto rozważyć alternatywy | Lepsza może być inna więźba albo prefabrykowane wiązary |
W praktyce porównuje się tu najczęściej kilka rozwiązań, nie tylko jedno. Przy większych wymaganiach konstrukcyjnych w grę wchodzi więźba płatwiowo-kleszczowa albo prefabrykowana konstrukcja wiązarowa. Każda z nich inaczej rozkłada obciążenia i inaczej wpływa na przestrzeń pod dachem, więc decyzja powinna wynikać z projektu, a nie z przyzwyczajenia ekipy.
Jak przekrój wpływa na poddasze i izolację
Przy adaptacji poddasza najwięcej problemów nie robi sama geometria dachu, tylko to, że konstrukcja i warstwy wykończeniowe trzeba ze sobą pogodzić. Jętka obniża najwyższy użyteczny fragment pomieszczenia, a po dodaniu izolacji, rusztu i okładzin przestrzeń staje się jeszcze bardziej wymagająca do zaplanowania.
Warto sprawdzić trzy rzeczy:
- czy jętka nie obniża zbyt mocno strefy użytkowej w miejscu, w którym ma stanąć łóżko, biurko albo ciąg komunikacyjny,
- czy w przekroju przewidziano miejsce na ocieplenie i wentylację, żeby nie tworzyć zbędnych mostków termicznych,
- czy detale przy murłacie i w kalenicy da się poprawnie domknąć warstwami dachu bez przypadkowego uszczelniania „na siłę”.
Jeśli plan zakłada otwarte wnętrze z widocznymi belkami, to też trzeba to uzgodnić na etapie projektu. Konstrukcja może wtedy pracować jako element estetyczny, ale nie można zakładać, że wykończenie rozwiąże problemy statyczne. Najpierw musi się zgadzać nośność, dopiero potem efekt wizualny.
Najczęstsze błędy przy projektowaniu i montażu
Przy dachach jętkowych problemy rzadko wynikają z jednego spektakularnego błędu. Zwykle składa się na nie kilka pozornie drobnych decyzji, które później wzajemnie się wzmacniają.
- Kopiowanie przekrojów z innej budowy bez sprawdzenia rozpiętości i obciążeń. To najkrótsza droga do niedoszacowania konstrukcji.
- Zbyt wilgotne drewno, które po wyschnięciu potrafi się skręcać, pękać i zmieniać geometrię połączeń.
- Źle dobrane łączniki, zwłaszcza tam, gdzie połączenie krokiew-jętka powinno być naprawdę sztywne.
- Nieprzemyślane położenie jętki, które pogarsza funkcjonalność poddasza albo nie daje oczekiwanego efektu statycznego.
- Pomijanie strefy śniegowej i wiatrowej, co w Polsce ma realne znaczenie dla doboru przekrojów i mocowań.
- Brak koordynacji między konstruktorem a wykonawcą, przez co na budowie pojawiają się skróty, których projekt nigdy nie przewidywał.
Takie błędy nie zawsze widać od razu. Czasem wychodzą dopiero po pierwszej zimie, kiedy pojawiają się ugięcia, pęknięcia wykończenia albo problemy z pracą połaci. Im prostszy i lepiej uzgodniony detal na starcie, tym mniejsze ryzyko kosztownych poprawek później.
Co sprawdzić przed zamówieniem więźby
Jeśli dach ma być wykonany rozsądnie, a nie „na wyczucie”, warto przejść przez kilka konkretnych punktów jeszcze przed złożeniem zamówienia na drewno i łączniki.
- Sprawdź rozpiętość budynku, kąt nachylenia połaci i planowany rodzaj pokrycia.
- Ustal, czy poddasze ma być użytkowe, czy tylko techniczne, bo to zmienia priorytety projektu.
- Poproś o pokazanie dokładnego położenia jętki i oceń, ile realnie zostanie wysokości w strefie użytkowej.
- Zweryfikuj klasę drewna, jego wilgotność oraz sposób zabezpieczenia materiału przed montażem.
- Sprawdź, jak projekt przewiduje zakotwienie murłaty, połączenie krokwi z jętką i usztywnienie całego układu.
- Upewnij się, że konstruktor uwzględnił śnieg, wiatr i ewentualne dodatkowe obciążenia, na przykład instalacje techniczne lub panele fotowoltaiczne.
Dobrze policzona więźba daje spokój na lata, a nie tylko ładny rysunek w projekcie. W przypadku dachu jętkowego właśnie przekrój, połączenia i detal wykonania przesądzają o tym, czy konstrukcja będzie stabilna, wygodna w użytkowaniu i odporna na warunki, które pojawią się po zakończeniu budowy.
