Dobry projekt wentylacji mechanicznej decyduje nie tylko o komforcie oddychania w domu, ale też o tym, czy instalacja będzie cicha, energooszczędna i możliwa do sensownego wykonania bez przeróbek w trakcie budowy. W praktyce chodzi o dokumentację, która łączy obliczenia, rysunki i wytyczne montażowe, a nie o sam schemat „na oko”. Poniżej pokazuję, co powinno się w niej znaleźć, kiedy ją zamówić i jak ocenić, czy rzeczywiście pomoże uniknąć kosztownych błędów.
Najważniejsze rzeczy, które warto wiedzieć przed zleceniem dokumentacji
- To nie jest tylko rysunek instalacji - dobra dokumentacja zawiera też bilans powietrza, dobór urządzeń i wytyczne montażowe.
- Najlepszy moment na zamówienie to etap projektu domu lub wczesny stan surowy, zanim zamkniesz sufity i wykończenie.
- W 2026 roku sam projekt dla domu jednorodzinnego zwykle kosztuje około 1500-4000 zł, a cała instalacja to osobny budżet.
- Bez projektu łatwo o hałas, złe przepływy, kolizje z innymi instalacjami i problemy z serwisem.
- W szczelnym budynku szczególnie ważne są przejścia przez przegrody, lokalizacja centrali i koordynacja z elektryką oraz wod-kan.
Dlaczego sama centrala nie wystarcza
Wiele osób myli centralę z całym systemem. A przecież urządzenie to tylko serce instalacji. Jeśli dokumentacja nie przewidzi rozmieszczenia kanałów, punktów nawiewnych i wywiewnych, tłumienia hałasu oraz miejsca na serwis, nawet dobry sprzęt będzie działał przeciętnie.
Ja patrzę na to wprost: dopiero zestaw obliczeń i rysunków zamienia urządzenia w instalację, którą da się normalnie użytkować przez lata. To ma znaczenie szczególnie w nowych, szczelnych domach, gdzie przepływy nie „układają się same”, a każda przypadkowa nieszczelność przy przejściach instalacyjnych rozbija bilans powietrza. Ministerstwo Rozwoju i Technologii zwraca uwagę, że szczelność budynku ma bezpośredni wpływ na oszczędność energii, więc koordynacja z konstrukcją i wykończeniem nie jest dodatkiem, tylko częścią projektu.
Właśnie dlatego warto najpierw zobaczyć, co taka dokumentacja powinna zawierać, zamiast skupiać się wyłącznie na modelu centrali.
Z czego składa się kompletna dokumentacja dla wentylacji mechanicznej
Kompletne opracowanie powinno dawać odpowiedź na pięć pytań: ile powietrza trzeba dostarczyć, którędy ma popłynąć, gdzie staną urządzenia, jak połączyć to z budynkiem i w jaki sposób później serwisować całość. W dobrze przygotowanym projekcie nie ma miejsca na zgadywanie.
| Element dokumentacji | Co powinien pokazać | Po co to jest |
|---|---|---|
| Bilans powietrza | Ile powietrza nawiewać i wywiewać w poszczególnych pomieszczeniach | Żeby instalacja była zrównoważona i nie generowała przeciągów ani podciśnień |

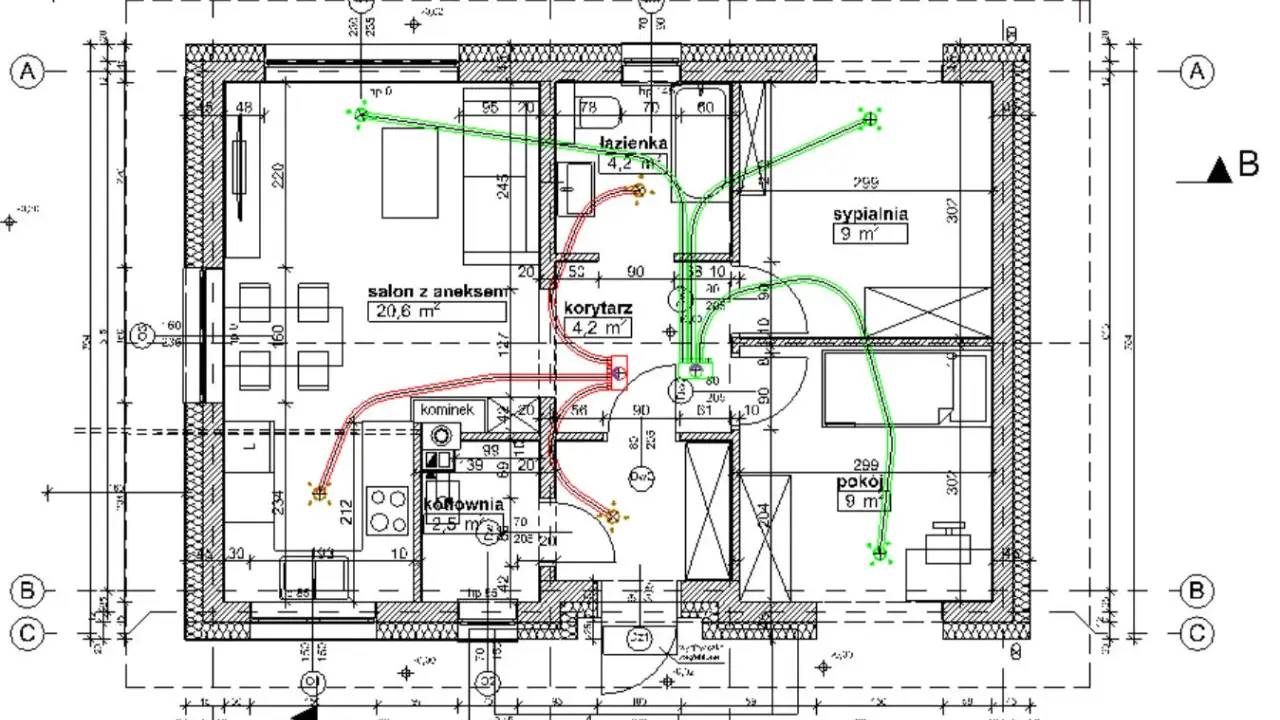

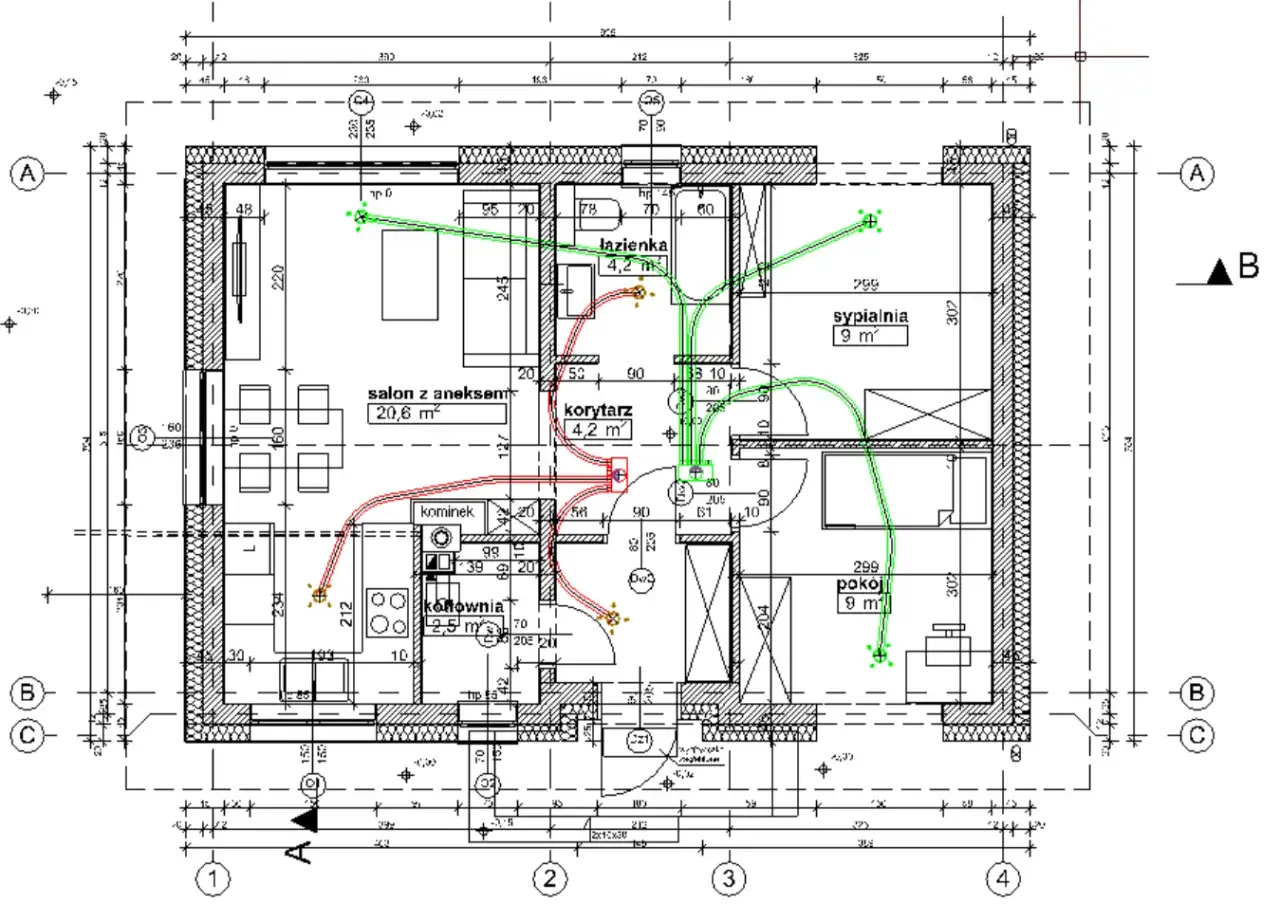

| Rzuty i przekroje | Trasy kanałów, lokalizację centrali, czerpni, wyrzutni i punktów nawiewu oraz wywiewu | Żeby uniknąć kolizji z konstrukcją, elektryką i wod-kan |
| Dobór centrali | Wydajność, spręż, sprawność odzysku ciepła, filtry i automatykę | Żeby urządzenie nie było ani za słabe, ani niepotrzebnie głośne |
| Wytyczne elektryczne i kondensatu | Zasilanie, sterowanie i odpływ skroplin | Żeby montaż i uruchomienie nie zatrzymały się na drobiazgach wykonawczych |
| Zestawienie materiałów | Rodzaj przewodów, kształtek, izolacji i średnic | Żeby dało się realnie wycenić inwestycję i przygotować zakupy |
| Przepusty i miejsca montażowe | Przejścia przez ściany, stropy i inne przegrody | Żeby budynek można było przygotować jeszcze przed wykończeniem |
Anemostat, o którym często mówi się skrótowo, to końcowy element nawiewu lub wywiewu montowany zwykle w suficie albo na ścianie. To właśnie on decyduje o tym, jak powietrze rozchodzi się w pomieszczeniu, więc jego lokalizacja nie może być przypadkowa. W praktyce dobry projekt łączy więc część opisową z rysunkową i pokazuje nie tylko „co ma być”, ale też „jak to wykonać”.
Kiedy już wiesz, co powinno znaleźć się na papierze, liczy się kolejność działania. I tu czas ma większe znaczenie, niż wielu inwestorów zakłada na początku.
Kiedy zamówić dokumentację i na jakim etapie budowy ma największy sens
Najlepszy moment to etap koncepcji domu albo bardzo wczesny stan surowy. Wtedy łatwiej dopasować wysokości sufitów, przestrzeń na kanały, przejścia przez stropy i miejsce dla centrali. Im później zaczynasz, tym więcej kompromisów trzeba zaakceptować.
Jeżeli planujesz sufit podwieszany, zabudowę instalacyjną albo ukrycie kanałów w warstwach podłogi, decyzję trzeba podjąć wcześniej niż później. W modernizacjach też da się to zrobić, ale projekt zwykle zaczyna się od inwentaryzacji istniejącego budynku i sprawdzenia, co da się poprowadzić bez demolowania wykończenia.
| Etap | Co daje | Ryzyko odkładania |
|---|---|---|
| Projekt domu | Najłatwiejsza koordynacja z architekturą, stropami i układem pomieszczeń | Minimalne, jeśli instalacja jest uwzględniona od początku |
| Stan surowy | Wciąż można sensownie zaplanować trasy i przepusty | Rosną szanse na korekty i lokalne przeróbki |
| Po tynkach i wykończeniu | Możliwa modernizacja, ale na trudniejszych warunkach | Więcej cięcia, wyższy koszt i większy bałagan na budowie |
| Stary dom | Da się dopasować system do realnych ograniczeń istniejącej bryły | Nie zawsze uda się uzyskać układ idealny pod kątem akustyki i estetyki |
W nowych domach trzymam się prostej zasady: im wcześniej projekt, tym mniej niespodzianek. To szczególnie ważne, bo przerwy w powłoce budynku najczęściej powstają właśnie przy przejściach instalacyjnych, a szczelność ma realny wpływ na zużycie energii. Dlatego dokumentacja wentylacyjna powinna być uzgodniona z architektem, konstruktorem i wykonawcą, zanim budynek zostanie „zamknięty”.
Skoro moment zlecenia ma znaczenie, trzeba też wiedzieć, na jakiej logice opiera się samo obliczanie instalacji. To już nie jest estetyka rysunku, tylko czysta technika.
Jak projektant dobiera wydajność, centralę i trasę kanałów
Dobry projekt zaczyna się od bilansu powietrza, czyli odpowiedzi na pytanie, ile świeżego powietrza ma trafić do pokoi dziennych, a ile trzeba usunąć z kuchni, łazienek i garderób. Potem wchodzi obliczenie strat ciśnienia, które pokazuje opór przepływu w kanałach, kształtkach i elementach końcowych. Bez tego centrala może być po prostu za słaba albo pracować głośniej, niż powinna.
Ja zawsze sprawdzam kilka rzeczy równolegle, bo technika wentylacyjna nie działa w izolacji od reszty budynku:
- Równowaga nawiewu i wywiewu - jeśli jest zaburzona, pojawiają się przeciągi, podciśnienie albo niekontrolowane zasysanie powietrza.
- Analiza akustyczna - zbyt małe średnice i ostre załamania potrafią wygenerować szum, którego nie da się potem „wyciszyć” samą regulacją centrali.
- Dobór tras - kanały trzeba prowadzić tak, by nie kolidowały z konstrukcją, instalacją wodną, ogrzewaniem i elektryką.
- Dobór centrali - liczy się nie tylko wydajność, ale też sprawność odzysku ciepła, rodzaj filtrów, automatyka i funkcje dodatkowe, takie jak bypass letni.
- Rozmieszczenie anemostatów - to one decydują o rozprowadzeniu strumienia powietrza w pomieszczeniu, więc ich pozycja musi wynikać z układu mebli, sufitu i stref użytkowych.
W domach jednorodzinnych najczęściej projektuje się układ centralny z kanałami i rekuperatorem, ale przy modernizacjach czasem rozważa się rozwiązania bardziej punktowe lub decentralne, jeśli budynek nie daje przestrzeni na pełną sieć przewodów. W szczelnych domach szczególnie ważne są też przejścia przez przegrody i ich uszczelnienie, bo nawet drobny błąd w tym miejscu potrafi rozjechać cały bilans. Taki etap projektu ma sens tylko wtedy, gdy nie rozminie się z budżetem, więc od razu trzeba spojrzeć na koszty.
Ile kosztuje opracowanie i cały system w 2026 roku
W praktyce koszt samego opracowania dla domu jednorodzinnego zwykle zamyka się w przedziale około 1500-4000 zł. Prostsze domy i standardowe układy są bliżej dolnej granicy, a większe, bardziej złożone albo obejmujące dodatkowe funkcje - wyżej. To nadal niewielka pozycja na tle całej inwestycji, ale jedna z tych, na których naprawdę nie opłaca się oszczędzać.
| Zakres | Orientacyjny koszt w 2026 roku | Komentarz |
|---|---|---|
| Projekt dla domu jednorodzinnego | około 1500-4000 zł | Najprostsze układy mogą być tańsze, rozbudowane obiekty zwykle droższe |
| Kompletna instalacja z montażem | najczęściej 16 000-40 000 zł | To osobny budżet, zależny od metrażu, klasy centrali i stopnia skomplikowania |
| Dodatkowe elementy | zależnie od zakresu | Na cenę wpływają m.in. lepsza automatyka, tłumiki akustyczne, GWC, chłodnica czy rozbudowana izolacja kanałów |
Najczęściej cena rośnie wtedy, gdy instalacja musi omijać trudną konstrukcję, gdy dom ma kilka stref użytkowania, gdy inwestor oczekuje niższego poziomu hałasu albo gdy trzeba połączyć wentylację z klimatyzacją. Z mojego doświadczenia najdroższe nie są wcale duże błędy materiałowe, tylko późniejsze poprawki po źle zrobionym projekcie. Dlatego tania dokumentacja często kończy się dopłatami na etapie montażu.
Skoro koszty są już osadzone w realiach, warto zobaczyć, gdzie najczęściej pojawiają się problemy. To właśnie tu wychodzi różnica między poprawnym opracowaniem a takim, które tylko „wygląda technicznie”.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
W wentylacji mechanicznej błędy rzadko ujawniają się od razu w dniu montażu. Częściej wracają po tygodniach albo miesiącach użytkowania, kiedy domownicy zaczynają słyszeć szum, czuć nierówny przepływ albo zauważają, że filtry są trudno dostępne. To jest właśnie moment, w którym oszczędność na projekcie okazuje się fałszywa.
- Brak koordynacji z innymi instalacjami - później wychodzą kolizje z elektryką, wod-kan i ogrzewaniem, a kanały trzeba przekładać na szybko.
- Za długie lub zbyt skomplikowane trasy - każdy dodatkowy łuk i zwężenie podnosi opory i hałas.
- Źle dobrane średnice kanałów - za małe przewody działają głośniej i wymagają większej pracy centrali.
- Pomijanie dostępu serwisowego - jeśli filtrów i rewizji nie da się wygodnie obsłużyć, eksploatacja będzie uciążliwa od pierwszego sezonu.
- Brak wyraźnego miejsca na kondensat - odpływ skroplin musi być przewidziany wcześniej, a nie „dopasowany” na budowie.
- Niedoszacowanie akustyki - przy źle poprowadzonych kanałach hałas bywa większym problemem niż sama wydajność.
Jeżeli dokumentacja ma czegoś unikać, to właśnie improwizacji na budowie. A to prowadzi do ostatniej rzeczy, którą zawsze sprawdzam przed wejściem ekipy: czy projekt da się odczytać bez domysłów.
Co sprawdzić przed startem montażu, żeby nie poprawiać po fakcie
Zanim instalatorzy wejdą na budowę, przejrzałbym dokumentację jak listę kontrolną. Jeśli choć jeden z tych punktów jest opisany zdawkowo, lepiej wrócić do biura projektowego niż liczyć na to, że „na miejscu się dogada”.
- Czy są rzuty wszystkich kondygnacji z naniesionymi kanałami, punktami nawiewu i wywiewu.
- Czy wiadomo, gdzie mają stanąć centrala, czerpnia i wyrzutnia.
- Czy jest bilans powietrza dla poszczególnych pomieszczeń.
- Czy określono średnice kanałów, typ przewodów i rodzaj izolacji.
- Czy przewidziano zasilanie, sterowanie i odpływ skroplin.
- Czy wykonawca dostał jasne wytyczne dotyczące przejść przez ściany i stropy.
- Czy są wskazane miejsca serwisowe i dostęp do filtrów oraz rewizji.
Jeżeli dokumentacja odpowiada na te pytania, masz w ręku coś więcej niż rysunek do wglądu. Masz podstawę do sensownego montażu, regulacji i późniejszego serwisu. I właśnie o to chodzi: żeby instalacja działała przewidywalnie od pierwszego uruchomienia, a nie dopiero po serii poprawek.
