To połączenie decyduje, czy dach będzie pracował spokojnie, czy zacznie przenosić zbędne naprężenia na ściany i elewację. Liczy się nie tylko typ łącznika, ale też poziom wieńca, rozstaw kotew, sposób podparcia i to, czy konstruktor przewidział podporę stałą lub przesuwną. W praktyce dobrze zaprojektowane mocowanie wiązarów do wieńca jest ważniejsze niż sama „mocna” śruba dobrana na budowie. Poniżej znajdziesz konkretne rozwiązania, kolejność prac i błędy, które najczęściej psują montaż.
Najważniejsze jest zgodne z projektem zakotwienie, równe podparcie i właściwy typ łącznika
- Wieniec musi być równy, poziomy i przygotowany pod dokładne osie mocowań.
- Najczęściej stosuje się kątowniki systemowe, kotwy osadzane w betonie oraz mocowania mechaniczne lub chemiczne.
- Nie wolno samowolnie zamieniać podpory przesuwnej na sztywną, bo zmienia się praca całej kratownicy.
- Między drewnem a betonem potrzebna jest izolacja, a same łączniki muszą wynikać z projektu.
- Największe ryzyko powodują: krzywy wieniec, złe kotwy, brak stężeń i montaż „na oko”.

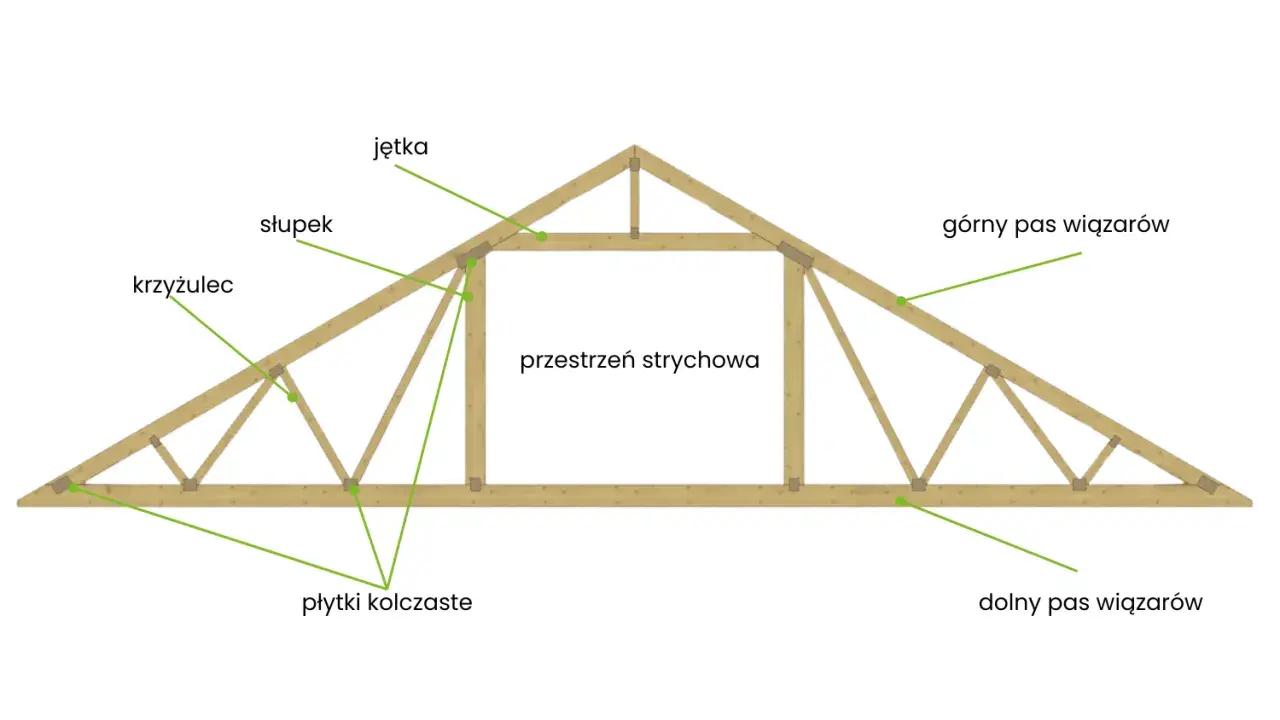

Jak działa połączenie wiązara z wieńcem
Wiązar nie jest tylko „oparciem” dla dachu. To element, który przenosi obciążenie pokrycia, śniegu, własnego ciężaru konstrukcji, a przy wietrze także siły podrywające. Dlatego połączenie z wieńcem musi trzymać nie tylko w pionie, ale też ograniczać przesuw i unoszenie.
W domach jednorodzinnych spotyka się dwa podstawowe układy: wiązar oparty na murłacie albo bezpośrednio na żelbetowym wieńcu. Ten drugi wariant bywa wygodny i skuteczny, ale tylko wtedy, gdy dokładnie przewidziano go w projekcie. Przy prefabrykowanych wiązarach bardzo ważny jest też model pracy podpór: w wielu realizacjach jeden koniec jest projektowany jako stały, a drugi jako przesuwny, żeby drewno mogło pracować bez dokładania dodatkowych sił do konstrukcji i ścian.
Jeżeli na budowie zmieni się ten schemat „na własną rękę”, konsekwencje mogą pojawić się później: od nadmiernych naprężeń w pasie dolnym, przez pęknięcia w wykończeniu, aż po problem z geometrią całej połaci.
Najczęściej stosowane rozwiązania i czym się różnią
Nie ma jednego uniwersalnego sposobu dla każdego dachu. Inaczej wygląda montaż w nowym domu z przygotowanym wieńcem, a inaczej przy modernizacji gotowego budynku. W praktyce najczęściej stosuje się kilka rozwiązań, które różnią się miejscem kotwienia, sztywnością połączenia i zakresem dopuszczalnych ruchów konstrukcji.
| Rozwiązanie | Kiedy ma sens | Na co uważać |
|---|---|---|
| Regulowane kątowniki do wiązarów | Przy prefabrykowanych wiązarach i tam, gdzie trzeba dopasować połączenie do schematu podpory | Muszą mieć nośność dobraną do obciążeń i być zamocowane dokładnie tak, jak przewiduje projekt |
| Kotwy osadzane w betonie podczas betonowania wieńca | Gdy wieniec dopiero powstaje i można od razu zaplanować osie mocowań | Późniejsze korekty są trudne, więc rozstaw i położenie trzeba sprawdzić przed zalaniem |
| Kotwy mechaniczne lub chemiczne w istniejącym wieńcu | Przy modernizacjach albo wtedy, gdy mocowanie trzeba wykonać na gotowej konstrukcji | Liczy się stan betonu, głębokość zakotwienia i jakość wiercenia; nie każdy wieniec nadaje się do takiego rozwiązania bez oceny konstrukcyjnej |
| Murłata na wieńcu z łącznikami ciesielskimi | Gdy projekt przewiduje warstwę pośrednią i wygodniejsze rozłożenie punktów mocowania | Między drewnem a betonem potrzebna jest izolacja, a kotwienie murłaty musi pasować do obliczeń statycznych |
Najrozsądniejsze rozwiązanie to nie „najmocniejsze” rozwiązanie, tylko takie, które pasuje do obciążeń, geometrii dachu i sposobu pracy całej konstrukcji. Dobre złącze ma przenosić siły dokładnie tam, gdzie przewidział to projektant, a nie tam, gdzie akurat da się je przykręcić.
Co sprawdzić przed montażem na budowie
Najwięcej problemów zaczyna się jeszcze przed przyjazdem ekipy montażowej. Jeżeli wieniec jest krzywy, osie podpór są przesunięte albo kotwy wypadają w złych miejscach, nawet bardzo dobry system łączników nie pomoże. To właśnie na tym etapie warto poświęcić chwilę na kontrolę, zamiast potem ratować się podkładkami i prowizorycznymi poprawkami.
- Poziom wieńca - sprawdź go na całym obwodzie, a nie tylko w jednym miejscu.
- Przekątne budynku - jeśli są rozjechane, wiązary nie ustawią się prawidłowo bez korekty.
- Oś kotew - musi zgadzać się z projektem i miejscem pracy łącznika.
- Stan betonu - podłoże powinno mieć odpowiednią wytrzymałość, zanim zacznie przejmować obciążenie dachu.
- Izolacja - drewna nie należy opierać bezpośrednio na betonie bez warstwy oddzielającej, jeśli projekt przewiduje murłatę lub przekładkę.
- Stężenia i miejsce pracy dźwigu - przy prefabrykatach brak logistycznego przygotowania potrafi spowolnić cały montaż.
W praktyce najlepiej działa prosty nawyk: przed montażem spisać krótką kontrolę odbiorową i odhaczyć poziom, osie, rozstaw kotew oraz stan podparć. To mało spektakularne, ale zwykle właśnie takie rzeczy decydują o jakości całego dachu.
Montaż krok po kroku bez improwizacji
- Odbierz wieniec i punkty podparcia. Sprawdź poziom, przekątne i zgodność z projektem, zanim pojawi się pierwszy wiązar.
- Rozłóż łączniki w odpowiednich miejscach. Kątowniki, kotwy i ewentualne podkładki muszą być przygotowane wcześniej, a nie w trakcie pracy dźwigu.
- Ustaw pierwszy wiązar. To on wyznacza geometrię całego dachu, dlatego trzeba go ustawić dokładnie i od razu skontrolować pion oraz rozstaw.
- Zamocuj go zgodnie z typem podpory. Jeśli projekt przewiduje połączenie stałe, wykonaj je tak, jak wymaga dokumentacja; jeśli przegubowo-przesuwne, nie usztywniaj go przypadkowo.
- Dodaj stężenia tymczasowe. Wiązar ustawiony bez zabezpieczenia może się przestawić jeszcze zanim pojawią się kolejne elementy.
- Montuj kolejne wiązary i dopiero na końcu usztywniaj całość. Ostateczne skręcenie i usztywnienie powinno nastąpić wtedy, gdy konstrukcja już trzyma geometrię.
Przy prefabrykowanych wiązarach ogromne znaczenie ma powtarzalność. Jeśli pierwszy element zostanie ustawiony krzywo, reszta będzie tylko powielać błąd. Dlatego warto pilnować pierwszych dwóch lub trzech podpór szczególnie dokładnie.
Najczęstsze błędy, które później kosztują najwięcej
Na budowie najwięcej szkód robią nie spektakularne awarie, ale drobne odstępstwa od projektu. Samo połączenie może wyglądać solidnie, a mimo to pracować źle, bo zostało wykonane w nieodpowiednim układzie albo na nierównym podłożu.
| Błąd | Co się dzieje | Lepsze rozwiązanie |
|---|---|---|
| Montaż bez sprawdzenia projektu | Połączenie nie odpowiada założeniom statycznym i może wprowadzać dodatkowe siły do konstrukcji | Trzymać się dokumentacji i nie zmieniać typu podpory bez akceptacji konstruktora |
| Krzywy lub źle wypoziomowany wieniec | Wiązary ustawiają się z odchyłkami, a dach zaczyna „uciekać” geometrycznie | Skontrolować poziom jeszcze przed montażem i skorygować podłoże, zanim pojawi się konstrukcja |
| Użycie przypadkowych wkrętów lub śrub | Łącznik nie ma wymaganej nośności albo pracuje inaczej niż zakładano | Stosować systemowe elementy i zamocowania wskazane przez projekt lub producenta |
| Brak izolacji między drewnem a betonem | Rośnie ryzyko zawilgocenia i niekorzystnej pracy materiałów | Oddzielić drewno od betonu warstwą przewidzianą w projekcie |
| Zamiana podpory przesuwnej na sztywną | Pojawiają się dodatkowe naprężenia, których nie przewidziano w obliczeniach | Wykonać połączenie dokładnie tak, jak zaprojektowano |
| Brak stężeń podczas montażu | Konstrukcja może się przestawić jeszcze przed zakończeniem prac | Usztywniać kolejne elementy na bieżąco, nie odkładać tego na koniec |
Najbardziej mylący jest błąd, którego nie widać od razu. Dach może wyglądać poprawnie w dniu montażu, a problemy wyjdą dopiero po kilku miesiącach: przy silnym wietrze, po pierwszym śniegu albo po pracach wykończeniowych na ścianach.
Kiedy warto od razu sięgnąć po projektanta lub producenta
Nie każdy dach jest standardowy. Im bardziej złożona geometria, tym mniejszy sens mają gotowe odpowiedzi z internetu, bo w praktyce liczą się szczegóły: strefa śniegowa i wiatrowa, rozpiętość dachu, ciężar pokrycia, ewentualne obciążenie od paneli fotowoltaicznych oraz to, czy w budynku pojawiają się niestandardowe podpory.- gdy dach ma dużą rozpiętość lub nieregularny układ połaci,
- gdy przewidziano ciężkie pokrycie albo dodatkowe obciążenia techniczne,
- gdy wieniec jest już wykonany, ale ma odchyłki i trzeba ocenić, czy da się na nim bezpiecznie pracować,
- gdy inwestor chce zmienić rozwiązanie z murłaty na bezpośrednie oparcie na wieńcu,
- gdy to remont, nadbudowa albo ingerencja w istniejący dach, a nie nowa, czysta realizacja.
W takich sytuacjach najgorszy jest pośpiech. Prefabrykowane wiązary są precyzyjne, ale właśnie dlatego nie lubią poprawek „na miejscu”. Jeżeli projekt i wykonanie nie są spójne, późniejsze korekty bywają trudne, kosztowne i mało eleganckie technicznie.
