Dobór okablowania do automatyki ogrodzenia wpływa nie tylko na wygodę, ale też na awaryjność całego systemu. W praktyce o tym, jakie przewody do bramy i furtki sprawdzą się najlepiej, decydują: rodzaj napędu, liczba akcesoriów, długość trasy i to, czy kabel idzie w ziemi, czy w osłonie. Poniżej znajdziesz konkretny, techniczny przewodnik bez zbędnego teoretyzowania.
Najważniejsze wybory w skrócie
- Do zasilania napędu 230 V najczęściej stosuje się przewód 3x1,5 mm², a przy dłuższej trasie lub większym poborze prądu 3x2,5 mm².
- Do fotokomórek, przycisków i sterowania zwykle wystarczają przewody 2x0,5 mm² lub 4x0,5 mm².
- Do domofonu najczęściej sprawdza się YTDY 4x0,5 mm², ale przy większej liczbie funkcji lepiej od razu wybrać 6x0,5 lub 8x0,5.
- Do wideodomofonu IP praktycznym wyborem jest UTP Cat5e, prowadzone w osłonie i z dala od 230 V.
- W ziemi kabel powinien być prowadzony w rurze osłonowej lub w wersji przeznaczonej do pracy na zewnątrz, a nie luzem.
- Największy błąd to zbyt mała liczba żył i zbyt cienki przewód, bo później oznacza to rozkuwanie podjazdu albo ogrodzenia.
Najpierw policz funkcje, nie metry
Przed wyborem przewodu trzeba ustalić, co dokładnie ma obsłużyć instalacja. Inny kabel będzie potrzebny tylko do napędu bramy, a inny do zestawu z fotokomórkami, lampą ostrzegawczą, domofonem, elektrozaczepem i dodatkowym przyciskiem wyjścia. Jeśli na etapie projektu zabraknie jednej lub dwóch żył, zwykle nie da się tego naprawić bez ponownego kopania albo prowadzenia prowizorki po elewacji.
Najrozsądniej zacząć od prostego podziału na trzy grupy: zasilanie, sterowanie i transmisję sygnału. Zasilanie wymaga odpowiedniego przekroju, sterowanie zwykle ma mały pobór prądu, a sygnał wideo lub rozmowa domofonowa potrzebują stabilnej, dobrze dobranej skrętki albo przewodu domofonowego. Ten podział od razu porządkuje cały projekt.
W praktyce warto też zostawić zapas. Nawet jeśli dziś instalacja ma tylko napęd i unifon, za rok może dojść moduł Wi-Fi, dodatkowa fotokomórka albo drugi przycisk sterujący. Dwie wolne żyły na zapas często oszczędzają najwięcej pieniędzy, bo późniejsza rozbudowa jest znacznie prostsza.
Przewody, które najczęściej sprawdzają się w praktyce
Nie ma jednego kabla do wszystkiego. Dobór zależy od funkcji, napięcia i długości trasy, ale w typowych domowych instalacjach najczęściej powtarzają się poniższe rozwiązania.
| Zastosowanie | Najczęstszy wybór | Kiedy zwiększyć przekrój lub zmienić typ kabla | Krótka uwaga praktyczna |
|---|---|---|---|
| Zasilanie napędu 230 V | 3x1,5 mm² | Przy dłuższej trasie lub wyższym poborze prądu: 3x2,5 mm² | To przewód, który najczęściej decyduje o stabilnej pracy całego napędu. |
| Napęd 24 V DC | Przewód o większym przekroju, często 2x2,5 mm² na dłuższych odcinkach | Gdy odległość rośnie, spadek napięcia robi się realnym problemem | Przy niskim napięciu nie warto oszczędzać na przekroju. |
| Fotokomórki, przyciski, klawiatura, wejścia sterujące | 2x0,5 mm² lub 4x0,5 mm² | Przy większej liczbie urządzeń albo dłuższej trasie warto dać zapas | Tu liczy się liczba żył i porządek w instalacji. |
| Domofon analogowy | YTDY 4x0,5 mm² | Jeśli system ma sterować furtką, zamkiem i dodatkowymi funkcjami: 6x0,5 lub 8x0,5 | To jeden z najczęstszych wyborów w domach jednorodzinnych. |
| Wideodomofon IP | UTP Cat5e | Przy większych odległościach i trudnym prowadzeniu trasy trzeba sprawdzić zalecenia producenta | Skrętka powinna być prowadzona zgodnie z zasadami dla sieci, nie razem z 230 V. |
| Elektrozaczep furtki | 2x1,0 mm² | Przy dłuższej trasie lub większym poborze prądu: 2x1,5 mm² | Warto uwzględnić nie tylko sam zaczep, ale też spadek napięcia na odcinku. |
Jeśli instalacja ma i bramę, i furtkę, sensownie jest myśleć o kablach jako o jednym systemie. Domofon, elektrozaczep, fotokomórki i napęd powinny mieć odrębnie dobrane przewody, a nie być „doklejone” do jednego przypadkowego kabla wielożyłowego. Takie podejście jest po prostu trwalsze i łatwiejsze w serwisie.
Trzy typowe scenariusze instalacji
Najłatwiej dobrać okablowanie, gdy patrzy się na konkretny układ, a nie na abstrakcyjną listę produktów. Poniżej trzy sytuacje, które w domach jednorodzinnych pojawiają się najczęściej.
| Scenariusz | Co zwykle warto przewidzieć | Dlaczego to działa |
|---|---|---|

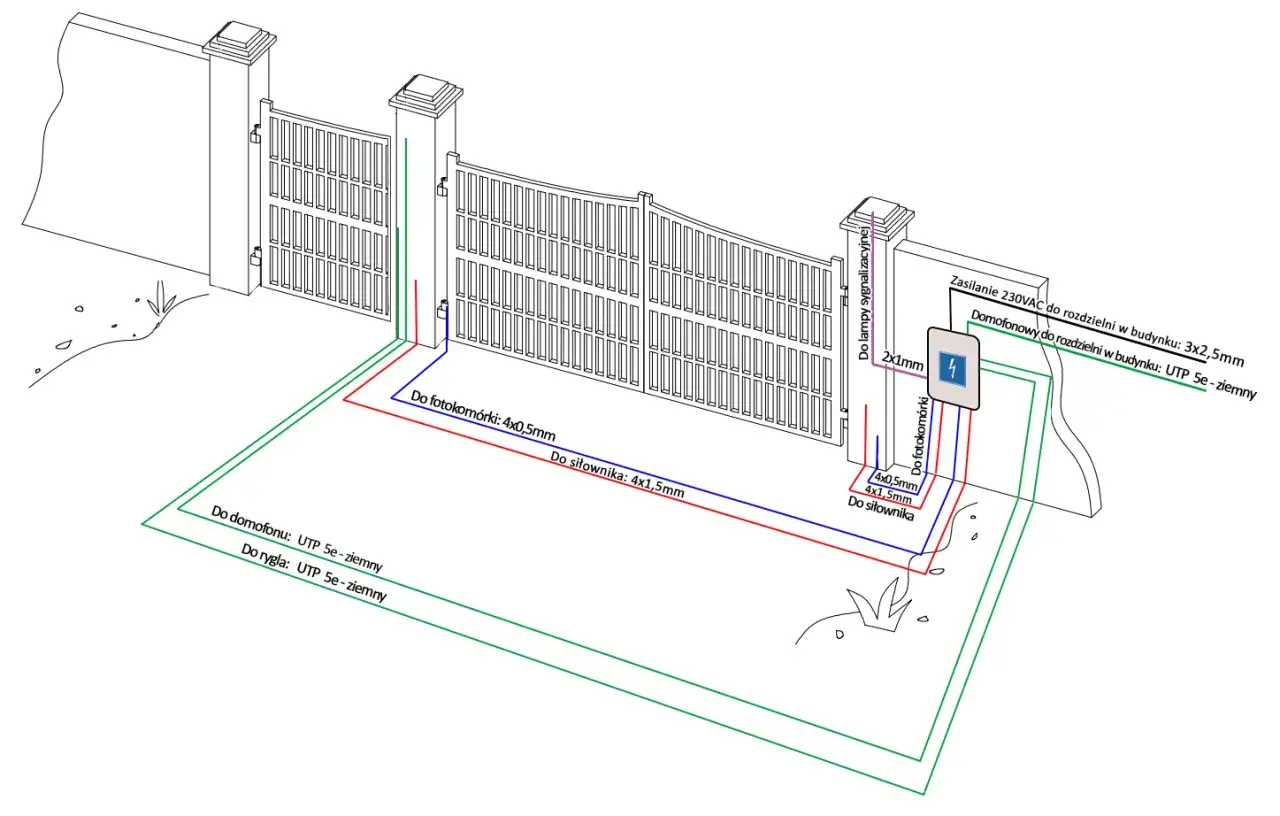

| Brama skrzydłowa z napędem 230 V, fotokomórkami i lampą | 3x1,5 mm² do zasilania, 2x0,5 mm² lub 4x0,5 mm² do akcesoriów, osobny przewód do lampy ostrzegawczej | To zestaw, w którym wyraźnie oddziela się zasilanie od sygnałów sterujących i zabezpieczeń. |
| Brama przesuwna 24 V z wideodomofonem IP | Przewód zasilający dobrany do napędu, UTP Cat5e do wideodomofonu, osobne linie do fotokomórek i sterowania | Niskie napięcie wymaga ostrożniejszego doboru przekroju, a sieć IP najlepiej działa na skrętce. |
| Furtka z elektrozaczepem i domofonem | YTDY 4x0,5 mm² do domofonu, 2x1,0 mm² lub 2x1,5 mm² do elektrozaczepu | To układ prosty, ale łatwo go przeciążyć zbyt cienkim przewodem do zamka. |
Warto zwrócić uwagę na jedną rzecz: w nowoczesnych wideodomofonach producent często narzuca własny sposób połączeń, a czasem także standard prowadzenia przewodów. Jeśli instrukcja wymaga konkretnego kabla albo określonego układu żył, to właśnie ona ma pierwszeństwo przed ogólną zasadą „coś podobnego też będzie działać”.
Błędy, które potem kosztują rozkopywanie ogrodzenia
Przy bramie i furtce błędy kablowe wychodzą zwykle dopiero po montażu nawierzchni, kiedy poprawka staje się droga i nieprzyjemna. Najczęstsze problemy są bardzo powtarzalne.
- Zbyt mało żył - instalacja działa na styk, ale nie da się dołożyć nowej funkcji bez wymiany kabla.
- Zbyt mały przekrój - napęd działa niestabilnie, a przy dłuższej trasie pojawiają się spadki napięcia.
- Mieszanie 230 V z przewodami sygnałowymi - większe ryzyko zakłóceń, a czasem także problemów montażowych.
- Prowadzenie kabla bez osłony - w gruncie, przy słupku albo w strefie ruchu bramy przewód szybciej ulega uszkodzeniu.
- Brak zapasu przy końcówkach - serwis i późniejsze przepięcia są wtedy niepotrzebnie trudne.
- Ignorowanie instrukcji producenta - szczególnie w przypadku wideodomofonów i napędów 24 V, gdzie wymagania bywają bardziej precyzyjne niż się wydaje.
Najbardziej zdradliwe są błędy „prawie dobre”. Kabel działa, ale tylko przy dobrej pogodzie. Kamera działa, ale z zakłóceniami. Napęd rusza, ale po kilku sekundach pracy robi się niestabilny. Tego typu objawy prawie zawsze oznaczają problem z doborem trasy, przekroju albo podziałem obwodów.
Jak poprowadzić kabel, żeby instalacja była trwała
Sam dobór przewodu to połowa sukcesu. Druga połowa to prawidłowe prowadzenie trasy. Przy ogrodzeniu i podjeździe kabel powinien być chroniony przed wilgocią, zgniataniem, promieniowaniem UV i przypadkowymi uszkodzeniami mechanicznymi.

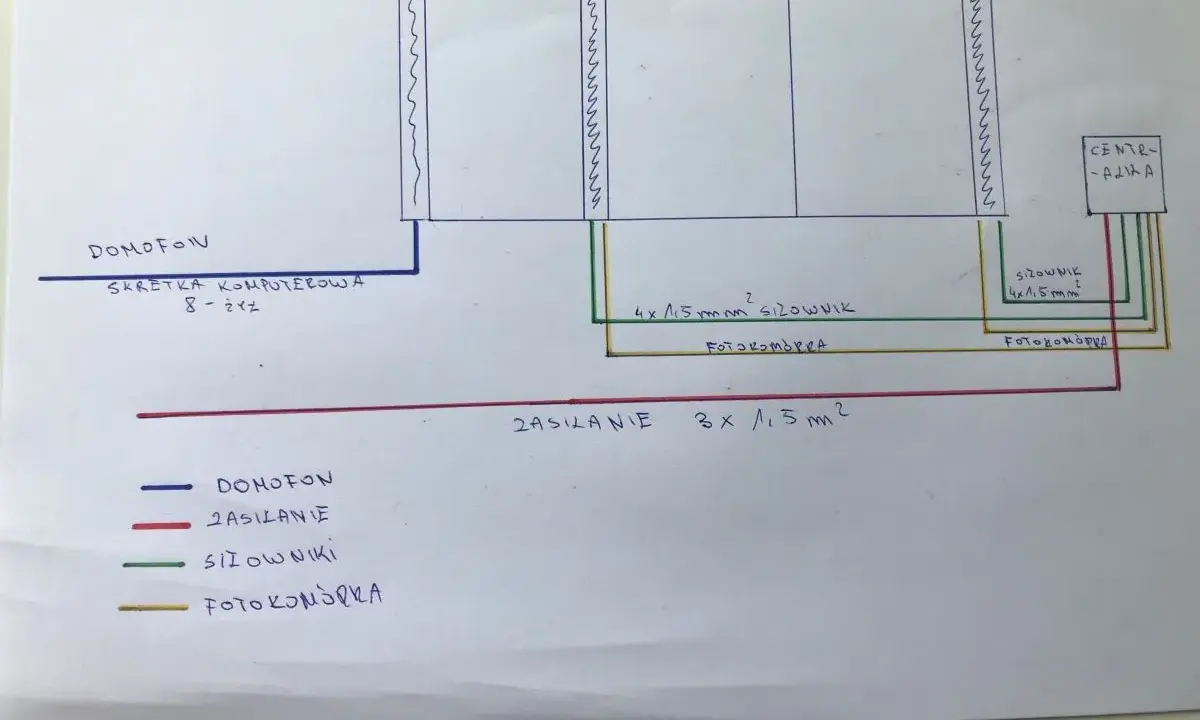

- Najpierw rozrysuj cały układ: napęd, furtka, domofon, fotokomórki, lampa, przyciski i ewentualne dodatkowe moduły.
- Oddziel zasilanie od sygnału, najlepiej prowadząc je w osobnych rurach osłonowych lub peszlach.
- Na odcinkach w gruncie używaj przewodu przeznaczonego do takich warunków albo prowadź kabel w odpowiedniej rurze ochronnej.
- Przy słupkach i zawiasach zostaw większy zapas, bo tam kabel pracuje mechanicznie najmocniej.
- Na końcach przewodów oznacz żyły od razu, zanim wszystko zostanie zamknięte w puszce lub centrali.
To brzmi prosto, ale w praktyce właśnie taki porządek robi różnicę między instalacją „na lata” a systemem, który po pierwszym sezonie wymaga poprawy. Szczególnie przy furtce warto zostawić więcej luzu, bo ruch skrzydła i montaż elektrozaczepu szybko ujawniają każdą oszczędność na długości przewodu.
Kiedy lepiej dać większy przekrój i zapas żył
Są sytuacje, w których bezpieczniej od razu wybrać mocniejszy wariant. Dotyczy to przede wszystkim dłuższych tras, niskich napięć i systemów, które mają się rozbudowywać.
- Jeśli trasa od domu do słupka jest długa, lepiej rozważyć większy przekrój niż liczyć na to, że cienki przewód „jakoś pociągnie”.
- Przy 24 V zapas przekroju ma większe znaczenie niż przy 230 V, bo spadek napięcia szybciej wpływa na pracę napędu.
- Gdy planujesz wideodomofon, sterowanie furtką i dodatkowe akcesoria, sensownie jest wybrać kabel z wolnymi żyłami już na starcie.
- Jeśli przewód będzie przechodził przez kilka stref technicznych, lepiej postawić na rozwiązanie łatwiejsze w serwisie niż na „najtańsze możliwe”.
Warto też pamiętać, że producent napędu albo wideodomofonu może mieć własne wymagania dotyczące przekroju i typu kabla. To nie jest detal. W dobrze zaprojektowanej instalacji właśnie takie szczegóły decydują, czy system będzie działał stabilnie po kilku sezonach, czy zacznie sprawiać kłopoty po pierwszej zimie.
Jeśli projektujesz ogrodzenie od zera albo modernizujesz istniejącą instalację, najlepiej przyjąć prostą zasadę: zasilanie osobno, sygnał osobno, przewód z zapasem i bez kompromisów w gruncie. To najpewniejsza odpowiedź na pytanie o przewody do bramy i furtki, bo łączy praktykę montażową z realnymi potrzebami domowej automatyki.
