Otulina betonu decyduje o trwałości żelbetu bardziej, niż wielu inwestorów zakłada na etapie zbrojenia. Dobrze dobrane dystanse chronią stal przed korozją, pomagają utrzymać projektowane położenie prętów i ułatwiają odbiór robót przed betonowaniem. W tym tekście pokazuję, jakie rozwiązania sprawdzają się w fundamentach, płytach, ścianach i stropach oraz jak uniknąć błędów, które później trudno naprawić.
Najważniejsze zasady wyboru i montażu dystansów decydują o trwałości całego żelbetu
- Otulina chroni stal przed korozją i ogniem, a w projekcie liczy się jej wartość nominalna, nie „oko” wykonawcy.
- Do zbrojeń poziomych najczęściej wybiera się listwy lub podkładki liniowe, a do pionowych elementy boczne typu gwiazdka.
- W praktyce rozstaw podpór zwykle mieści się w granicach 50-100 cm, a przy cięższym zbrojeniu powinien być gęstszy.
- W fundamentach i stropach nie warto zastępować dystansów cegłą, drewnem ani kamieniem.
- Najwięcej problemów powodują zły typ elementu, zbyt mała liczba podpór i przesuwanie się podkładek podczas betonowania.
Po co utrzymuje się otulinę betonu
W praktyce patrzę na dystans jak na prosty element, który ma jedno zadanie: utrzymać zbrojenie dokładnie tam, gdzie przewidział projekt. Otulina nominalna to odległość, którą trzeba osiągnąć na budowie z uwzględnieniem tolerancji wykonania, więc nie chodzi o przypadkową przerwę między stalą a szalunkiem, tylko o świadomie zaprojektowaną warstwę ochronną.
Nie ma jednej uniwersalnej wartości dobrej dla wszystkich elementów. W Eurokodzie 2 otulina zależy między innymi od środowiska pracy konstrukcji, średnicy prętów, klasy betonu, dokładności wykonania i wymaganego okresu użytkowania. Dlatego inne wymagania pojawiają się przy ścianie wewnętrznej, a inne przy fundamencie, płycie na gruncie czy elemencie narażonym na wilgoć.
Ta warstwa ma znaczenie nie tylko dla trwałości, ale też dla przyczepności stali do betonu i odporności ogniowej całego elementu. Kiedy to rozumiem, łatwiej przejść do pytania, który typ elementu sprawdzi się w danym miejscu.
Jakie rodzaje dystansów sprawdzają się w fundamentach, ścianach i stropach
Na rynku spotykam najczęściej wysokości otuliny 20, 25, 30, 35, 40 i 50 mm, ale sama liczba nie wystarcza do dobrego wyboru. Najpierw patrzę na to, czy element ma pracować punktowo, liniowo, czy przenosić ciężar górnej warstwy zbrojenia. Dopiero potem dobieram materiał i kształt.
| Typ dystansu | Najlepsze zastosowanie | Co daje w praktyce | Na co uważać |
|---|---|---|---|
| Plastikowe punktowe | Ściany, słupy, lekkie siatki i zbrojenie boczne | Szybki montaż, duży wybór wysokości, wygodne przy prostych układach | Mogą się wciskać w miękkie podłoże i nie są najlepsze pod ciężkie zbrojenie |

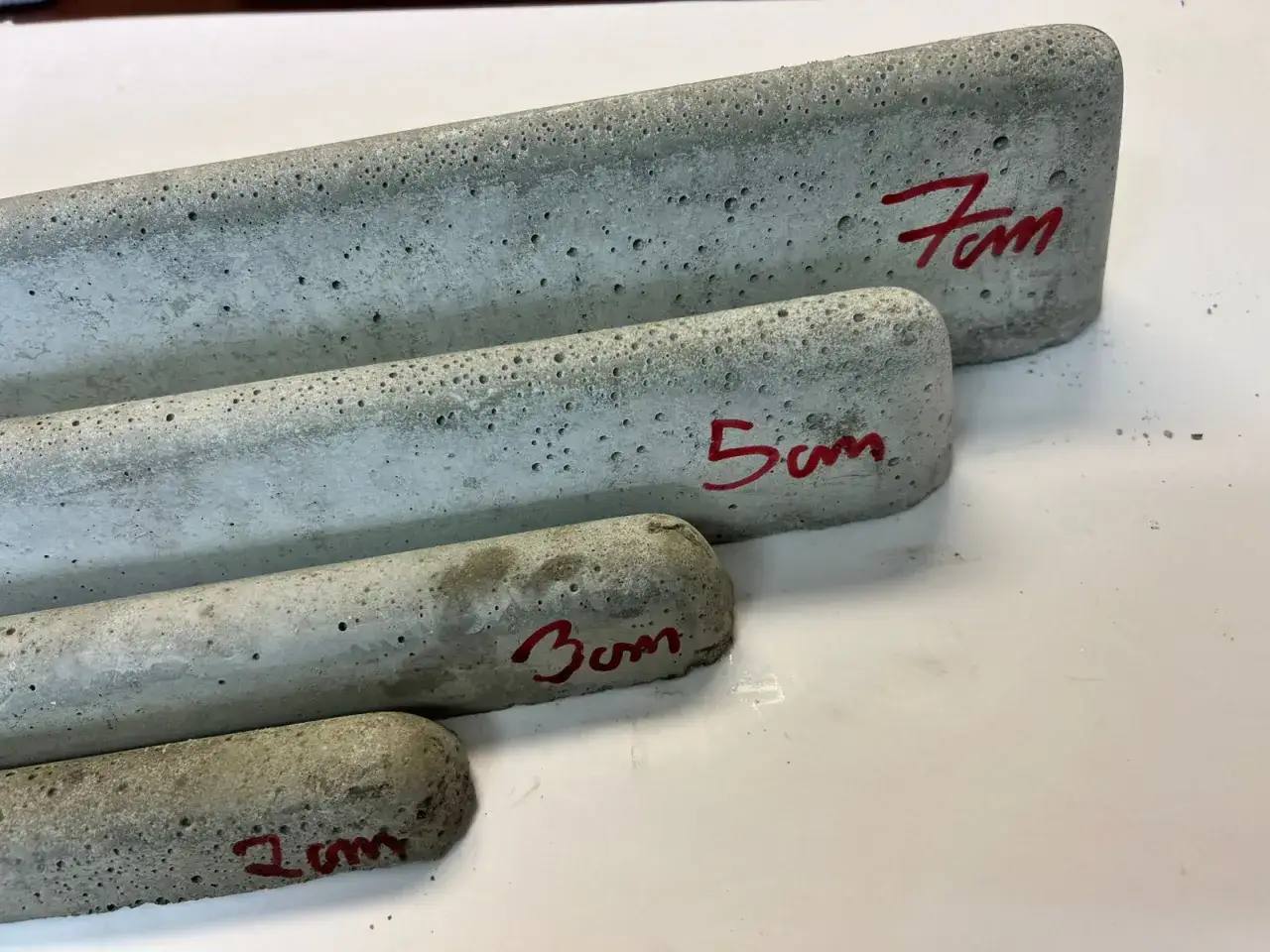

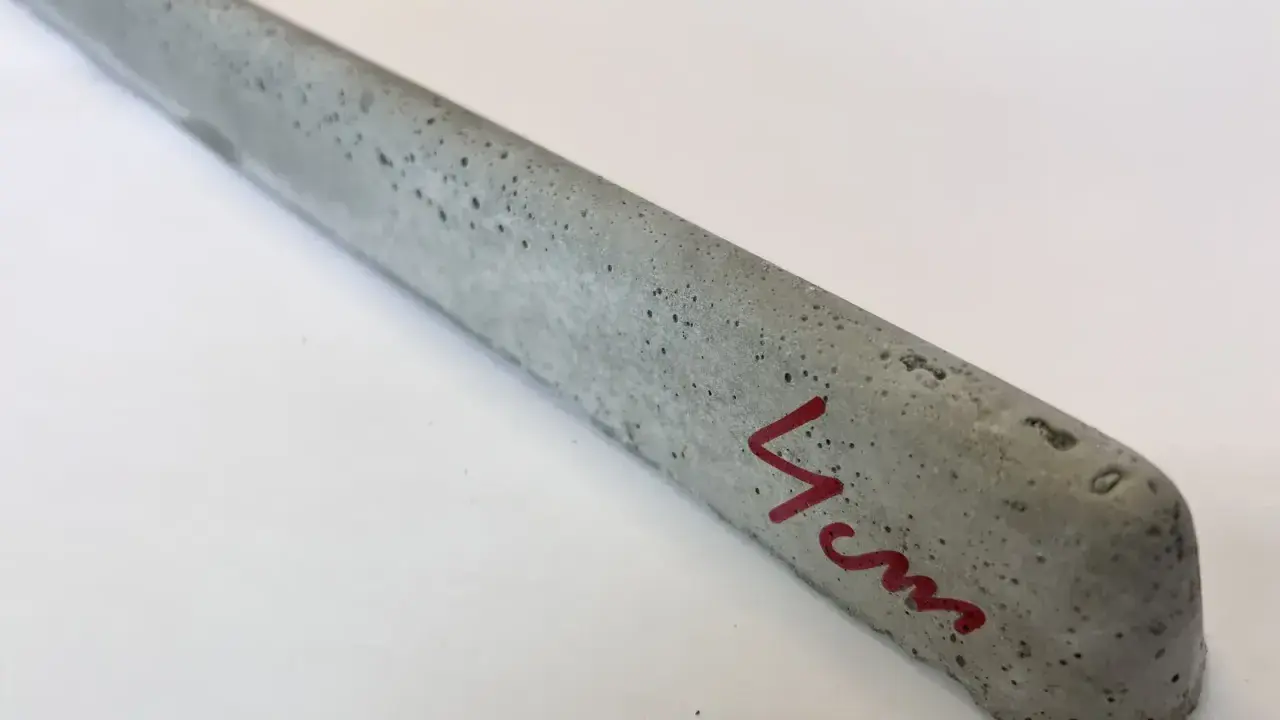

| Betonowe i włóknobetonowe liniowe | Fundamenty, płyty, stropy, dolne zbrojenie poziome | Dobra stabilność, lepsze rozłożenie nacisku, naturalna współpraca z betonem | Są cięższe i mniej wygodne przy szybkim rozkładaniu na budowie |
| Stalowe krzesełka i elementy typu ZET | Górna warstwa zbrojenia, stropy, belki, ciężkie siatki | Duża nośność i sztywność, małe ryzyko ugięcia pod obciążeniem roboczym | Trzeba dobrać odpowiednią wysokość i gęstość podparcia |
| Gwiazdki i podkładki boczne | Ściany, słupy, pionowe układy prętów | Utrzymują otulinę boczną i trzymają pręt od szalunku | Nie zastępują podpór pod ciężkie zbrojenie poziome |
W praktyce dobry wybór sprowadza się do prostego pytania: czy ten element ma tylko zachować odległość, czy ma też przenieść realny ciężar zbrojenia i betonu. Dobór typu to jednak dopiero połowa zadania, bo równie ważne jest jego poprawne rozłożenie przed betonowaniem.
Jak dobieram element do fundamentu, ściany i stropu
Gdy oceniam konstrukcję, nie zaczynam od samego dystansu, tylko od sposobu pracy zbrojenia. Płyta na gruncie, ściana w szalunku i strop monolityczny wyglądają podobnie dla laika, ale dla wykonawcy to trzy różne sytuacje, które wymagają innego podejścia.
Fundamenty i płyty
W fundamentach i płytach wolę rozwiązania liniowe albo szersze podkładki betonowe, bo lepiej rozkładają nacisk na podłoże. Przy płycie na izolacji pilnuję też, aby dystans nie wciskał się w styropian ani nie rozrywał folii. Jeśli zbrojenie jest ciężkie, zagęszczam podpory bliżej krawędzi, naroży i miejsc, w których pręty się krzyżują.
Ściany i słupy
W układach pionowych liczy się przede wszystkim otulina boczna. Dystans musi utrzymać pręt od szalunku na całej wysokości, dlatego elementy typu gwiazdka lub zatrzask montuję regularnie, zwykle gęściej przy narożach i przy otworach. W takich miejscach zbrojenie najłatwiej „ucieka”, więc oszczędzanie na liczbie podkładek nie ma sensu.
Przeczytaj również: Jaki beton na wieniec - Klasa C20/25 czy wyższa? Praktyczne rady
Stropy i górna warstwa zbrojenia
W stropach i belkach górne zbrojenie lubi siadać pod własnym ciężarem i pod obciążeniem ludzi chodzących po szalunku. Dlatego stosuję krzesełka lub dystanse stalowe, które utrzymują wysokość warstwy bez zgniatania podkładek. To nie jest miejsce na kompromisy, bo każdy milimetr utraconej otuliny potem odbija się na trwałości elementu.
Gdy element jest już wybrany, decyduje montaż: nawet dobry dystans nie pomoże, jeśli nie trzyma pozycji.
Jak rozkładam dystanse przed betonowaniem
Najczęściej ustalam rozstaw dopiero po ocenie ciężaru zbrojenia i sposobu betonowania. Nie ma sensu kopiować jednego schematu do wszystkiego, bo siatka na stropie, ściana i płyta fundamentowa pracują inaczej. Orientacyjnie przy lżejszych układach mieszczę się w przedziale 50-100 cm, a przy cięższym zbrojeniu skracam odstęp do około 40-50 cm.
- Sprawdzam otulinę z rysunku i od razu upewniam się, czy chodzi o wartość dla danego elementu, czy o otulinę nominalną.
- Dobieram typ dystansu do kierunku pracy zbrojenia: liniowy pod zbrojenie poziome, boczny do ścian, krzesełka pod górną warstwę.
- Rozkładam elementy równomiernie, a przy narożach, krawędziach i otworach zagęszczam je bardziej.
- Przed betonowaniem sprawdzam, czy podkładki są związane z prętami i czy nie przesuwają się przy nacisku dłoni.
- Po wejściu ekipy betonującej kontroluję jeszcze raz miejsca newralgiczne, bo właśnie wtedy najłatwiej o przemieszczenie.
Jeśli mam wątpliwość, dokładam kolejny dystans. To tańsze niż poprawki po rozszalowaniu i znacznie bezpieczniejsze dla konstrukcji.
Najczęstsze błędy, które psują otulinę
Najbardziej kosztują nie same produkty, tylko skróty, które mają „przyspieszyć” budowę. W praktyce najczęściej widzę pięć powtarzalnych błędów:
- Zastępowanie dystansów przypadkowymi materiałami. Cegła, kamień, drewno czy gruz nie dają powtarzalnej wysokości i często wprowadzają punktowe osłabienie otuliny.
- Zbyt mała liczba podpór. Zbrojenie może się ugiąć podczas chodzenia po szalunku albo przy wibracji mieszanki.
- Dobór złego typu do elementu. Punktowy dystans pod ciężkie zbrojenie górne nie zachowa się tak jak krzesełko lub stalowa podpora.
- Brak mocowania do prętów. Element, który obraca się lub przesuwa, przestaje spełniać swoją funkcję już w trakcie zalewania.
- Ignorowanie krawędzi i otworów. To miejsca, w których zbrojenie najłatwiej „ucieka”, więc rozstaw powinien być tam gęstszy niż na środku pola.
Kiedy popełni się taki błąd, skutki zwykle wychodzą dopiero po rozszalowaniu: nierówna otulina, lokalne odkrycie prętów, a w skrajnych przypadkach przyspieszona korozja i konieczność naprawy powierzchni betonu. Dlatego zanim beton wyleje się na stałe, warto zrobić spokojny obchód po zbrojeniu i poprawić wszystko, co budzi choćby niewielką wątpliwość.
Przed zalaniem zostaje już tylko szybka kontrola.
Co sprawdzam tuż przed betonowaniem, żeby nie wracać do napraw
Jeżeli mam zostawić inwestorowi jedną prostą procedurę, to jest nią szybka kontrola przed zalaniem. W domu jednorodzinnym najwięcej problemów robią płyty, ławy i stropy, bo tam zbrojenie jest najbardziej narażone na przestawienie. Zanim beton trafi do szalunku, sprawdzam więc pięć rzeczy:
- czy dystans odpowiada otulinie z projektu;
- czy element nie zapada się w podłożu, izolacji albo folii;
- czy liczba podpór wystarcza dla ciężaru zbrojenia;
- czy przy krawędziach, narożach i otworach nie trzeba zagęścić rozstawu;
- czy nikt nie zastąpił podkładki przypadkowym materiałem.
Jeżeli te punkty są spełnione, dystanse robią to, co powinny: pozostają niewidoczne, a konstrukcja zyskuje właściwą otulinę i lepszą trwałość na lata. Właśnie tak podchodzę do nich na budowie - jako do małego elementu, który pilnuje dużej sprawy.
